NVSS8
10. DIAGRAMMES DE FONCTIONNEMENT
........................................................................................................................................................
11. MODE D'EMPLOI
........................................................................................................................................................
MIW-NVSS8-EN-000
RÉGULATEUR ÉLECTRONIQUE DE
VITESSE DE VENTILATEUR

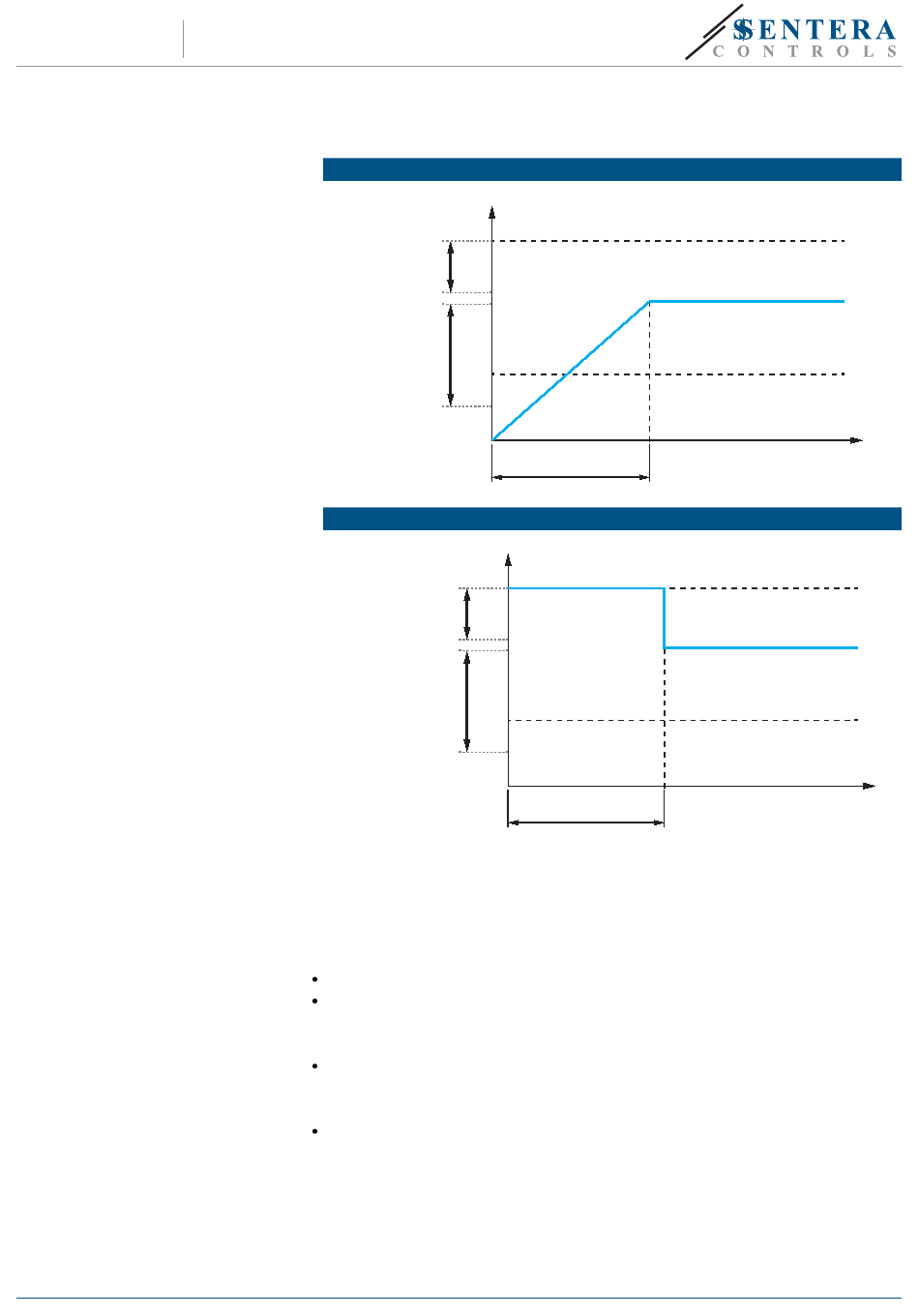

Fig.4 Schéma de fonct. - Démarrage progressif «Softstart»
Sortie régulée,
[% Tension d'alimentation]
Plage Umax
Fig.5 Schéma de fonct. - Démarrage impulsionne «Kickstart»
Sortie régulée,
[% Tension d'alimentation]
Lorsqu'il est activé, le NVSS8 est directement en mode Marche, ou bien « Run »
(selon le mode de fonctionnement réglé dans le HR20, par défaut = mode Run) :
Mode de fonctionnement Marche/ON – La sortie régulée est activée.
Mode de fonctionnement Arrêt/OFF – La sortie régulée est désactivée.
En mode Marche « Run », deux paramètres doivent être réglés pour contrôler la
sortie :
Valeur de sortie de remplacement (HR13) – La sortie régulée est contrôlée
par la valeur écrite dans « Output Overwrite Value » entre Umin (limite de
valeur de sortie minimale) et Umax (limite de valeur de sortie maximale).
Mode de démarrage de la sortie (HR18) – Le mode de démarrage peut être
Démarrage progressif « Softstart » ou Démarrage impulsionnel « Kickstart ».
100
75
70
Plage Umin
20
Durée de démarrage
0
2–20 s (HR19)
100
Plage Umax
75
70
Plage Umin
20
Durée de démarrage
2–20 s (HR19)
www.sentera.eu
Valeur de sortie maximale définie
Valeur de sortie (HR13)
Valeur de sortie minimale définie
t [s]
Valeur de sortie maximale définie
Valeur de sortie (HR13)
Valeur de sortie minimale définie
t [s]
