NVSS8
NOTE
MIW-NVSS8-EN-000
RÉGULATEUR ÉLECTRONIQUE DE
VITESSE DE VENTILATEUR
Bornier à ressort
A
/B
TK, 24V
DI, 24 V
Spécifications du
bornier
Réglages optionnels
La résistance de terminaison de bus réseau (NBT) est contrôlée via Modbus
RTU et est déconnectée par défaut. Pour assurer une communication correcte,
le NBT doit être activé uniquement sur les deux appareils les plus éloignés du
réseau Modbus RTU. Si nécessaire, activez la résistance NBT via SenteraWeb
via le registre de maintien 9.

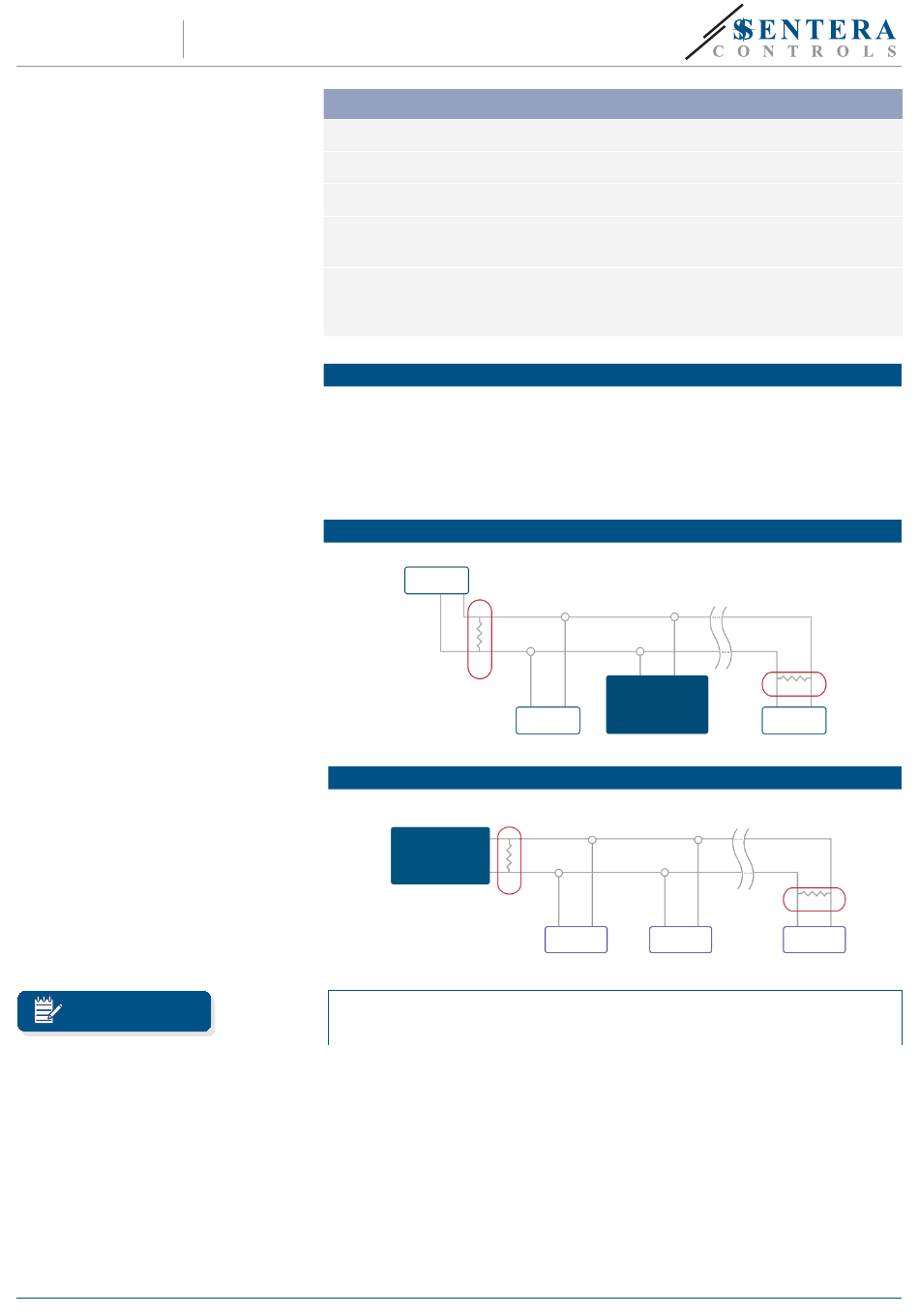

Exemple 1
Exemple 2
Sur un réseau Modbus RTU, deux terminaisons de bus (NBT) doivent être
activées.
Entrée de protection thermique (norm. fermée)
Entrée Marche/Arrêt à distance (norm. fermée)
Longueur maximale de dénudage des fils : 6–8
Esclave 1
NBT
Esclave 2
NBT
Maître
Esclave 1
www.sentera.eu
Modbus RTU (RS485), signal A
Modbus RTU (RS485), signal /B
Section du câble : 1,5 mm²; pas : 3,5 mm
RX
TX
Maître
Esclave 2
mm
NBT
Esclave n
RX
NBT
TX
Esclave n
7
