SD
VARIATEUR ÉLECTRONIQUE
DE VITESSE DE VENTILATEUR

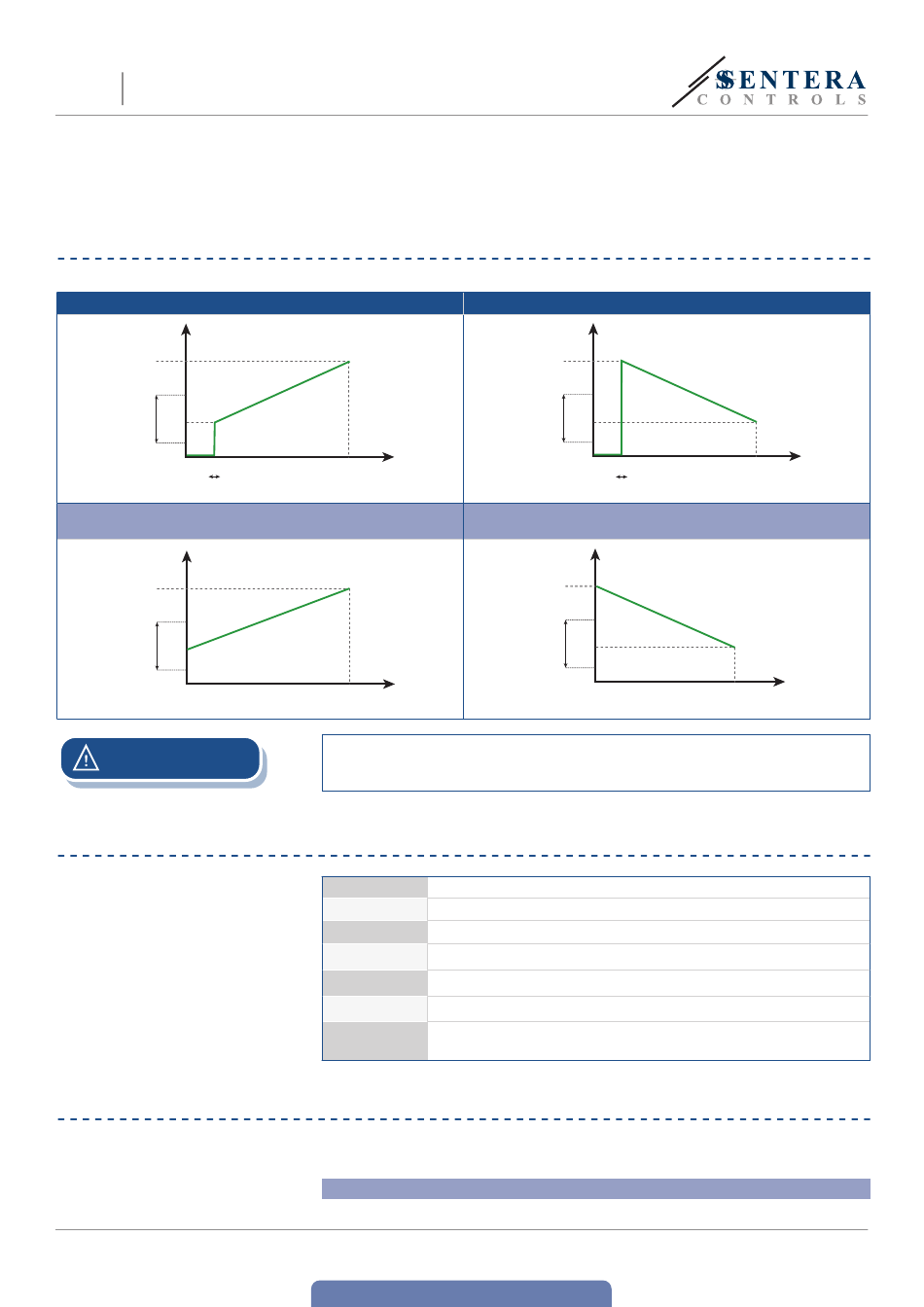

DIAGRAMME DE FONCTIONNEMENT
SDY: de basse à haute vitesse
Uout [%]
Us
70 %
Plage
Umin
20 %
0
Min
Arrêt Arrêt
Commutateur
Position OFF désactivée : tension d'alimentation connectée à L1
et N.
Uout [%]
Us
60 %
Plage
Umin
30 %
0
Min
Position du potentiomètre
ATTENTION
CÂBLAGE ET RACCORDEMENTS
INSTRUCTIONS DE MONTAGE PAR ÉTAPES
MIW-SDX-Y-FR-000 - 10 / 01 / 2025
l'équipement ≤ 16 A par phase)
■
Directive 2012/19/UE relative aux déchets d'équipements électriques et
électroniques (DEEE)
■
Directive 2011/65/UE relative à la restriction de l'utilisation de certaines
substances dangereuses dans les équipements électriques et électroniques (RoHS)
Position du Max
potentiomètre
Max
Pour désactiver la position OFF , connectez la tension d'alimentation 230 VCA à la
sortie non régulée (L1). Dans ce cas, ne connectez pas l'alimentation à L.
L
N
L1
N
U2
U1
Connexions
Avant de commencer à monter l'appareil, lisez attentivement « Sécurité et précautions
» et suivez les étapes suivantes:
Montage encastré
1.
Débranchez l'alimentation secteur.
www.sentera.eu
retour à la table des matières
SDX: de haute à basse vitesse
Uout [%]
Us
70 %
Plage
Umin
20 %
0
Arrêt
Commutateur
Position OFF désactivée : tension d'alimentation connectée à L1
et N.
Uout [%]
Us
60 %
Plage
Umin
30 %
0
Min
Alimentation, phase (230 VCA ±10 % / 50—60 Hz)
Alimentation, neutre
Sortie non régulée, ligne (230 VAC ±10 % / 50—60 Hz, Imax 2 A)
Sortie non régulée, neutre
Sortie régulée vers le moteur, neutre
Sortie régulée vers le moteur, phase
Bornier à vis (6 pôles), pas de 5 mm, section de câble: 1,5 mm²,
longueur de dénudage du fil maximale: 7 mm.
Min Position du Max
Arrêt potentiomètre
Position du Max
potentiomètre
5 - 8
