STR-1
AUTOTRANSFORMATEUR DE
SÉCURITÉ, 230 VCA

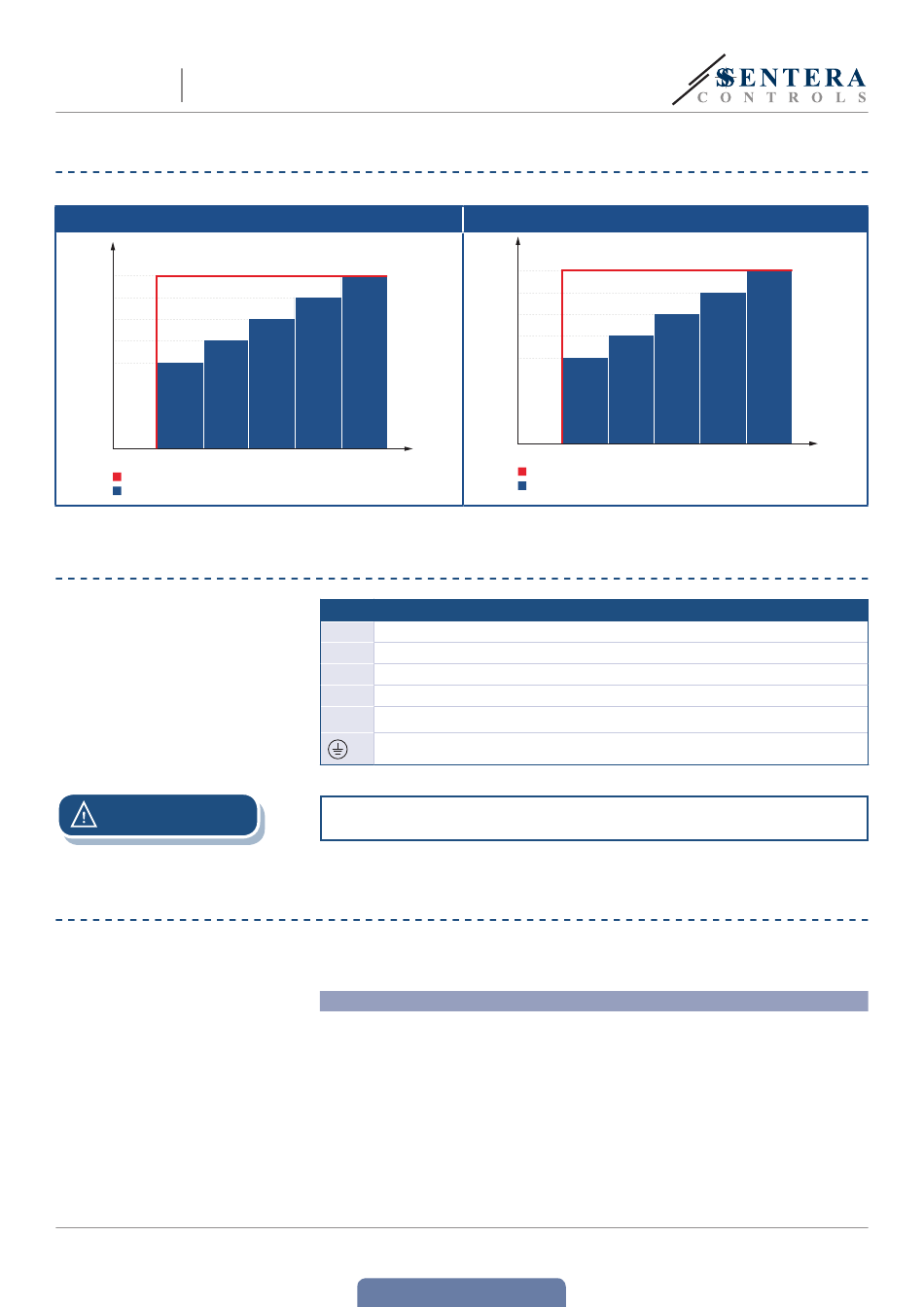

DIAGRAMME DE FONCTIONNEMENT
U [VAC]
230
190
170
140
110
0
1
2
Sortie non régulée (L1)
Sortie régulée (U)
CÂBLAGE ET RACCORDEMENTS
PRUDENCE
INSTRUCTIONS DE MONTAGE EN ÉTAPES
MIW-STR-1100-1200-LXX-FR-000 - 23 / 10 / 18
Diagramme de fonctionnement
L1
Position du
3
4
5
bouton
Raccordements
L
N
L1
N
U
Assurez-vous que vous utilisez des câbles avec un diamètre approprié.
Avant de commencer le montage, veuillez lire attentivement les «Mesures de
sécurité et de précaution». Choisissez une surface lisse comme emplacement
d'installation (un mur, un panneau et etc.).
Suivez ces étapes:
1.
Ouvrez la porte du regulateur. Faites attention aux câbles qui relient le
commutateur rotatif à l'autotransformateur ou avec la carte de circuit imprimé,
selon la version du produit.
2.
Montez le boîtier en utilisant des vis ou des boulons résistants à la corrosion.
Faites attention à la position et les dimensions de montage. Les trous de montage
se trouvent sur le panneau arrière à l'intérieur du boîtier et sont recouverts de
bouchons d'obturation.
3.
Faites l'attention aux instructions suivantes afin de réduire la température dans
l'appareil
3.1
Respectez les distances, entre le mur / plafond et l'appareil et entre deux
appareils, comme montré dans Fig. 2. Afin de garantir une ventilation
suffisante du régulateur, maintien une vide de chaque côté
www.sentera.eu
Retour à la Table des matières
U [VAC]
230
170
140
120
100
0
1
2
Sortie non régulée (L1)
Sortie régulée (U)
Alimentation, phase (230 VCA / 50—60 Hz)
Sortie régulée au moteur / ventilateur, neutre
Sortie régulée au moteur / ventilateur, phase
Diagramme de fonctionnement
L1
3
4
5
Position du
bouton
Alimentation, neutre
Sortie non-régulée, phase
Borne de terre
5 - 8
