SC2A4
VARIATEUR DE VITESSE À AUTOTRANSFORMATEUR TRIPHASÉ
400 VCA À DEUX VITESSES AVEC CT ET MARCHE / ARRÊT

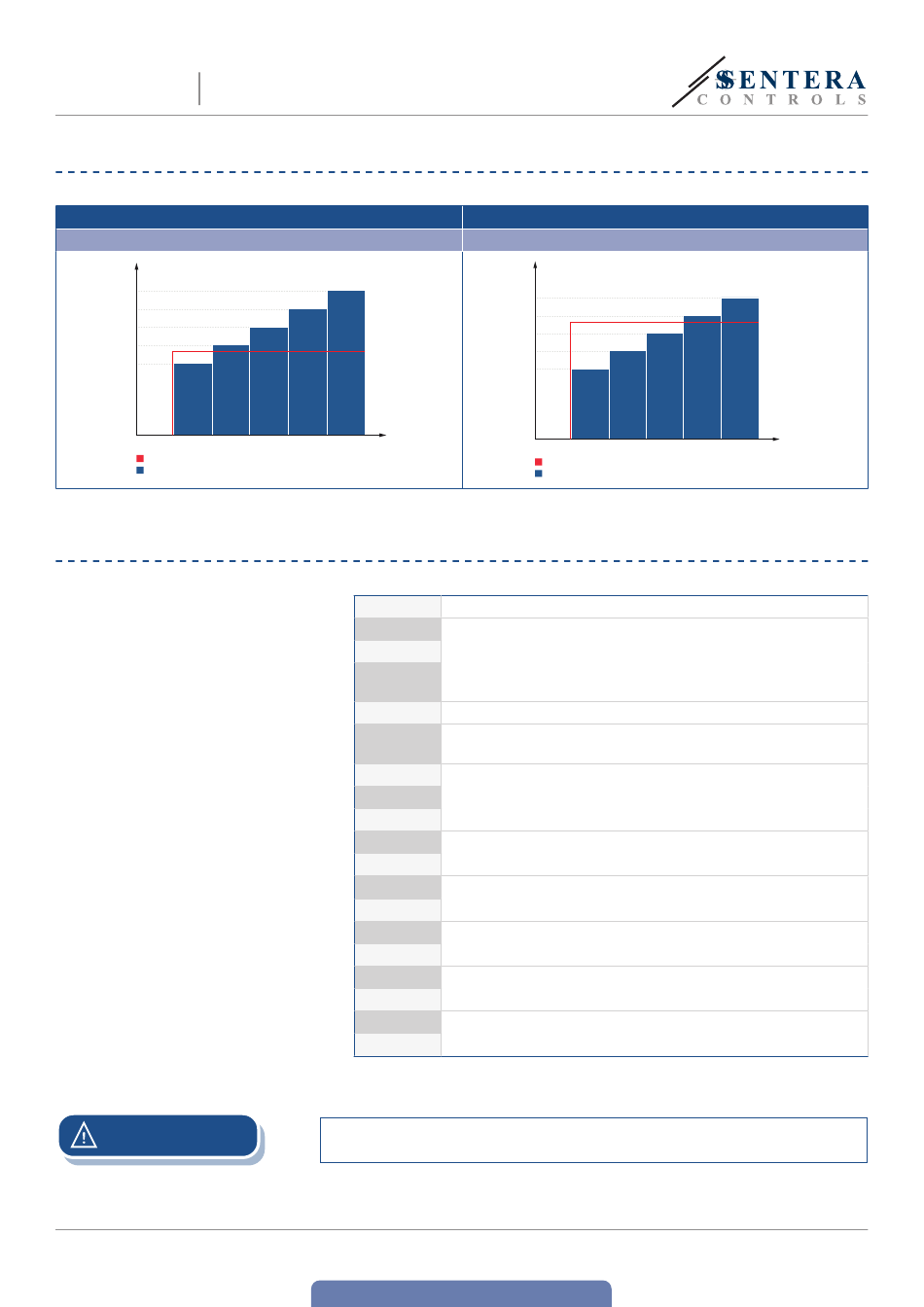

DIAGRAMME DE FONCTIONNEMENT
Diagramme de fonctionnement 1
Vitesse 1 - Haute (entrée CL fermée)
U [VAC]
400
330
290
250
210
0
1
Sortie non régulée (L1)
Sortie régulée (U)
CÂBLAGE ET RACCORDEMENTS
PRUDENCE
MIW-SC2A4-FR-000 - 18 / 05 / 2021
L1 (230 VAC)
2
3
4
5
Position du
bouton
Pe
R
S
T
N
L1
U
V
W
N
AL
TK
TK
CC
CC
OC
OC
CL
CL
Assurez-vous que vous utilisez des câbles avec un diamètre approprié.
Retour à la Table des matières
Diagramme de fonctionnement 2
Vitesse 2 - Basse (entrée CL ouverte)
U [VAC]
290
250
210
170
130
0
1
Sortie non régulée (L1)
Sortie régulée (U)
Alimentation, phase 3*400 VCA / 50—60 Hz
Sortie non régulée, (active lorsque le moteur est activé) -
Entrée CT pour protection thermique du moteur
Contact sec pour la télécommutation Marche / Arrêt
Contact sec pour la télécommutation Marche / Arrêt
Contact normalement fermé pour la commutation entre haute
et basse vitesse (par exemple via une horloge externe)
www.sentera.eu
L1 (230 VAC)
2
3
4
5
Position du
bouton
Bornes de terre
phase 230 VCA / 50—60 Hz / 2 A)
Sortie régulée au moteur
Sortie d'alarme (230 VCA / 1 A)
Neutre
5 - 8
