MVS
RÉGULATEUR ÉLECTRONIQUE DE VITESSE DE
VENTILATEUR POUR RAIL DIN
ATTENTION

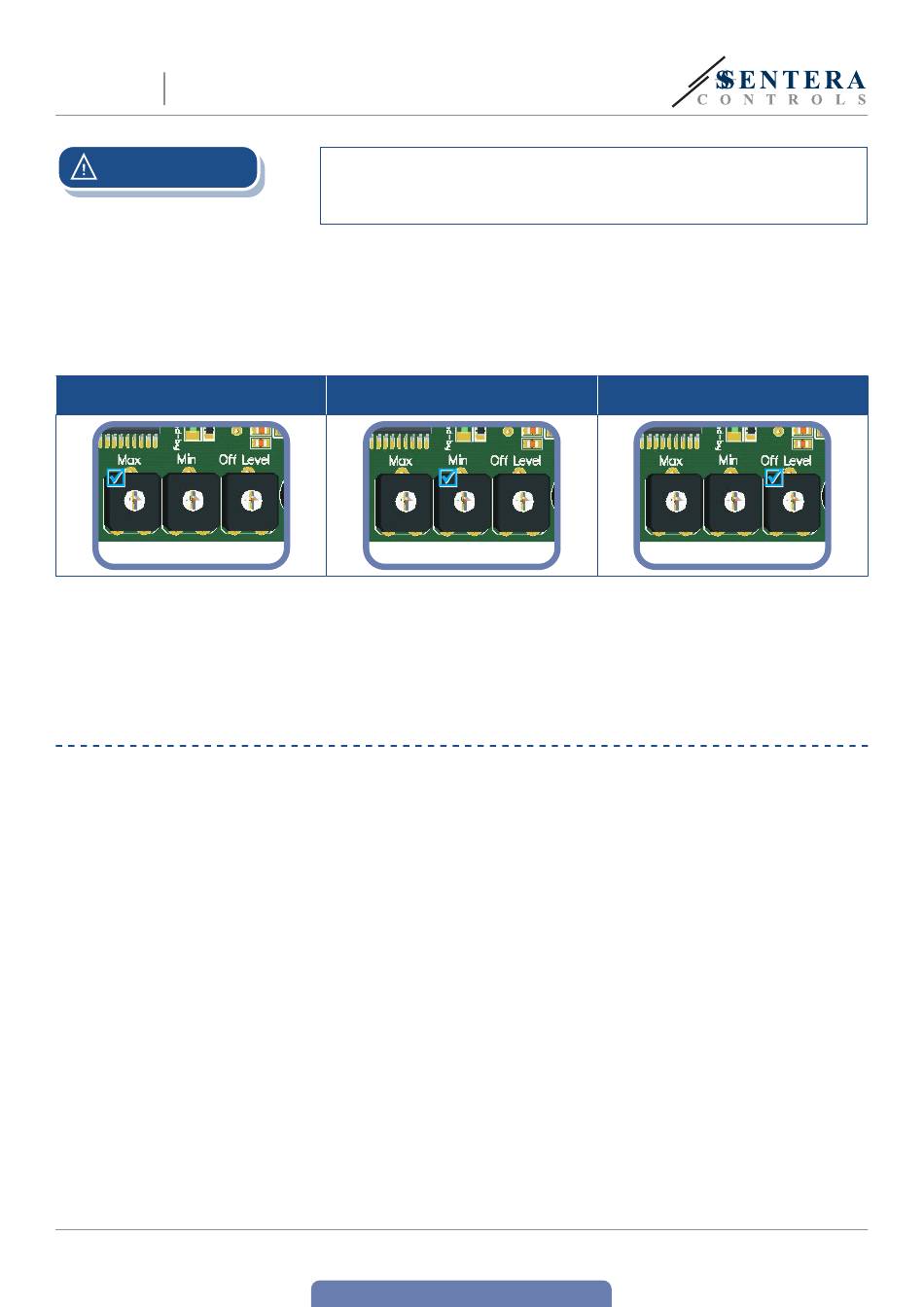

Fig. 6 Potentiomètre de la vitesse
maximale.
VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION
MIW-MVS-FR-000 - 10 / 07 / 2024
Si une alimentation AC est utilisée avec l'un des appareils sur un réseau Modbus,
la borne GND NE DOIT PAS ÊTRE CONNECTÉE aux autres unités du réseau ou
via le convertisseur CNVT‑USB‑RS485. Cela pourrait endommager de manière
permanente les semi‑conducteurs de communication et/ou l'ordinateur !
8.
Branchez le câble d'alimentation.
9.
Réglez la vitesse max. via le potentiomètre (si nécessaire). Le paramètre par
défaut est Us (230 VCA). Voir Fig. 6 Potentiomètre de vitesse maximale.
10.
Réglez la vitesse min. via le potentiomètre (si nécessaire). Le paramètre par
défaut est 30 % Us (69 VCA). Voir Fig. 7 Potentiomètre de vitesse minimale.
11.
Ajustez la valeur du niveau ARRET via le potentiomètre (si nécessaire). Le
paramètre par défaut est 0 VCA. Voir Fig. 8 potentiomètre du niveau ARRET.
Fig. 7 Potentiomètre de la vitesse
minimale.
12.
Fermez le boîtier et fixez le couvercle transparent.
13.
Allumez l'alimentation électrique.
14.
Personnalisez les paramètres d'usine en fonction de ceux souhaités, via le logiciel
3SModbus (si nécessaire). Pour les paramètres d'usine par défaut, voir Tableau
Cartes de registre Modbus .
Suivez les instructions ci-dessous:
1.
Allumez l'alimentation secteur.
2.
Réglez le cavalier NBT, le commutateur DIP, le potentiomètre de vitesse Max.,
le potentiomètre de vitesse Min. et le potentiomètre du niveau d'arrêt aux
positions / valeurs souhaitées. Les paramètres d'usine sont les suivants:
Le cavalier NBT est ouvert (la résistance de terminaison du bus réseau est
►
déconnectée);
►
Mode ascendant: 0—10 VCC / 0—20 mA
►
Niveau ARRET - ARRET;
Démarrage impulsionnel -Kick start- désactivé;
►
►
Mode de tension d'entrée (0—10 VCC);
►
Réglage minimal du potentiomètre de vitesse minimale
►
Réglage maximal du potentiomètre de vitesse maximale;
Réglage minimal du potentiomètre de niveau d'arrêt.
►
3.
Réglez le signal d'entrée analogique sur la valeur maximale de 10 VCC ou 20 mA.
4.
Le moteur connecté fonctionnera à la vitesse maximale ou à la vitesse minimale
en fonction du mode d'entrée analogique (ascendant / descendant).
5.
Si le niveau d'arrêt est activé et que le mode d'entrée analogique descendant est
sélectionné, le moteur cesse de fonctionner.
6.
Réglez le signal d'entrée analogique sur la valeur maximale de 0 VCC ou 0 mA.
7.
Le ventilateur connecté fonctionnera à la vitesse minimale ou maximale en
fonction du mode d'entrée analogique (ascendant / descendant).
8.
Si le niveau d'arrêt est activé et que le mode d'entrée analogique ascendant est
sélectionné, le moteur cesse de fonctionner.
www.sentera.eu
retour à la table des matières
Fig. 8 Potentiomètre du niveau
ARRET
