MVS
RÉGULATEUR ÉLECTRONIQUE DE VITESSE DE
VENTILATEUR POUR RAIL DIN
ATTENTION
MODE D'EMPLOI
MIW-MVS-FR-000 - 10 / 07 / 2024
9.
Si le niveau d'arrêt est activé et que le signal d'entrée est égal à la valeur du
niveau d'arrêt, la vitesse du moteur sera la vitesse minimale en mode croissant
ou la vitesse maximale en mode décroissant.
10.
Si le variateur ne fonctionne pas conformément aux instructions ci-dessus, les
connexions et les paramètres de câblage doivent être vérifiés.
11.

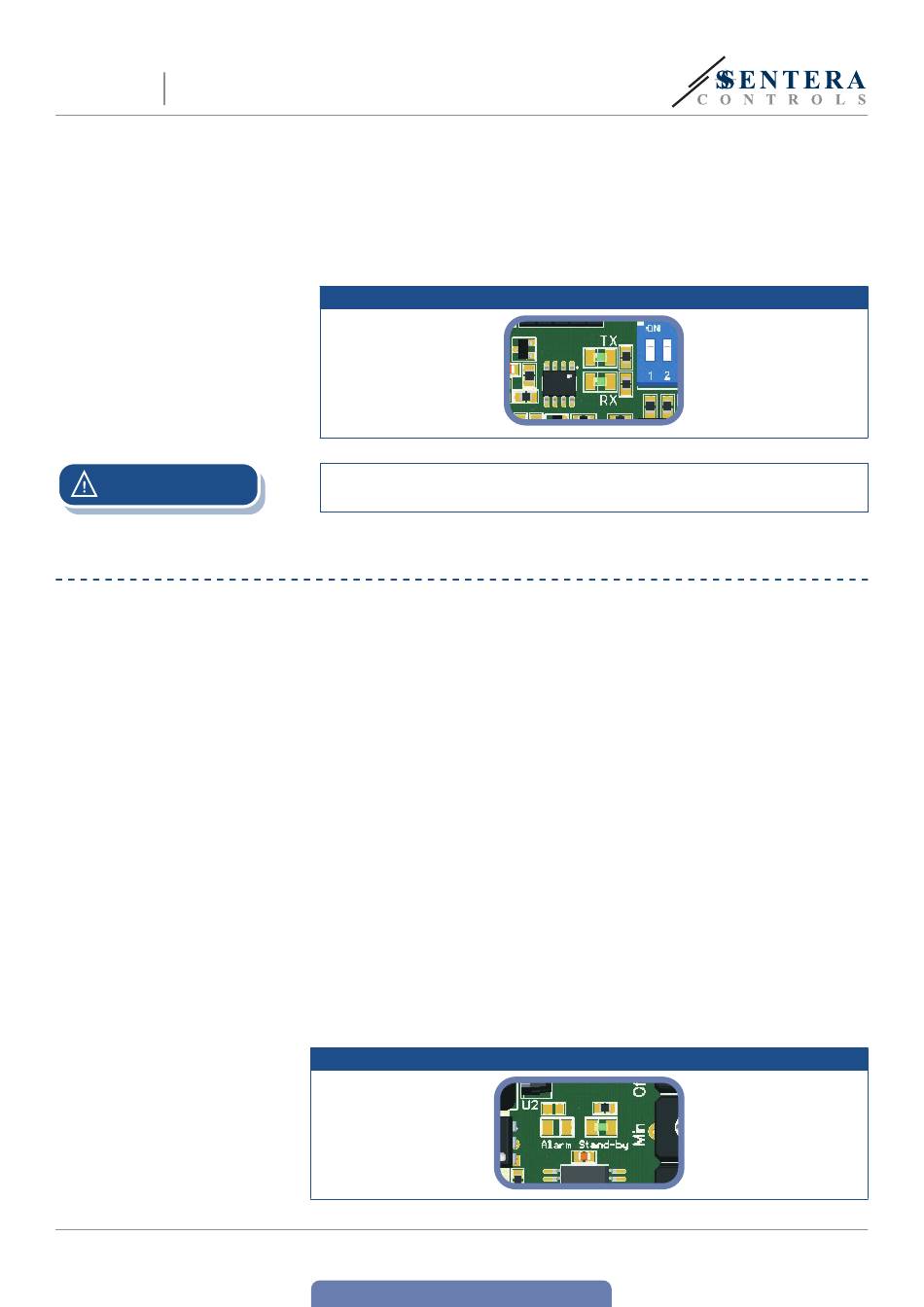

Vérifiez si les deux voyants LED (Fig. 9) clignotent après avoir allumé votre
appareil. Si c'est le cas, votre appareil a détecté un réseau Modbus. Si ce n'est
pas le cas, vérifiez à nouveau les raccordements
Fig. 9 Indication de détection de communication
L'état des LED ne peut être vérifié que lorsque l'appareil est sous tension. Prenez
les mesures de sécurité appropriées!
MODES DE FONCTIONNEMENT
En mode Modbus
vous contrôlez les paramètres: Umax, Umin, Kick start / Soft start,
niveau d'arrêt activé / désactivé et valeur niveau d'arrêt via les registres Modbus.
En mode autonome
vous contrôlez les paramètres: Umax, Umin, démarrage
impulsionnel / démarrage progressif, activation / désactivation du niveau d'arrêt et
valeur du niveau d'arrêt sont réglés par les paramètres matériels (interrupteurs DIP,
potentiomètres, cavaliers).
En mode Normal
Si le niveau d'arrêt est désactivé, le démarrage progressif /
démarrage impulsionnel est exécuté une seule fois, après la mise sous tension du
contrôleur; sinon, le démarrage progressif / démarrage impulsionnel est exécuté
chaque fois que le contrôleur est allumé.
Lorsque
le mode Minuterie
d'impulsion du commutateur de la télécommande. Lorsque le mode logique est
sélectionné, le variateur reçoit un signal de contrôle d'impulsion de l'entrée Ai.
Dans les deux modes
Mode minuterie
être supérieure à 30 ms; sinon, le signal est filtré.
INDICATION LED DE FONCTIONNEMENT
Lorsque la LED verte sur la Fig. 10 est allumée en continu, le contrôleur fonctionne
en mode normal. Quand il clignote :
►
le variateur fonctionne en mode de commande à distance, ou
►
le niveau d'arrêt est activé et le signal d'entrée analogique est inférieur à la
valeur du niveau d'arrêt.
Fig. 10 Indication de fonctionnement
www.sentera.eu
retour à la table des matières
est sélectionné, le variateur reçoit un signal de commande
et
Mode
logique-, la largeur d'impulsion doit
11 - 120
