RDCV
RÉGULATEUR CVC
RÉSIDENTIEL
INSTRUCTIONS DE MONTAGE ÉTENDUS

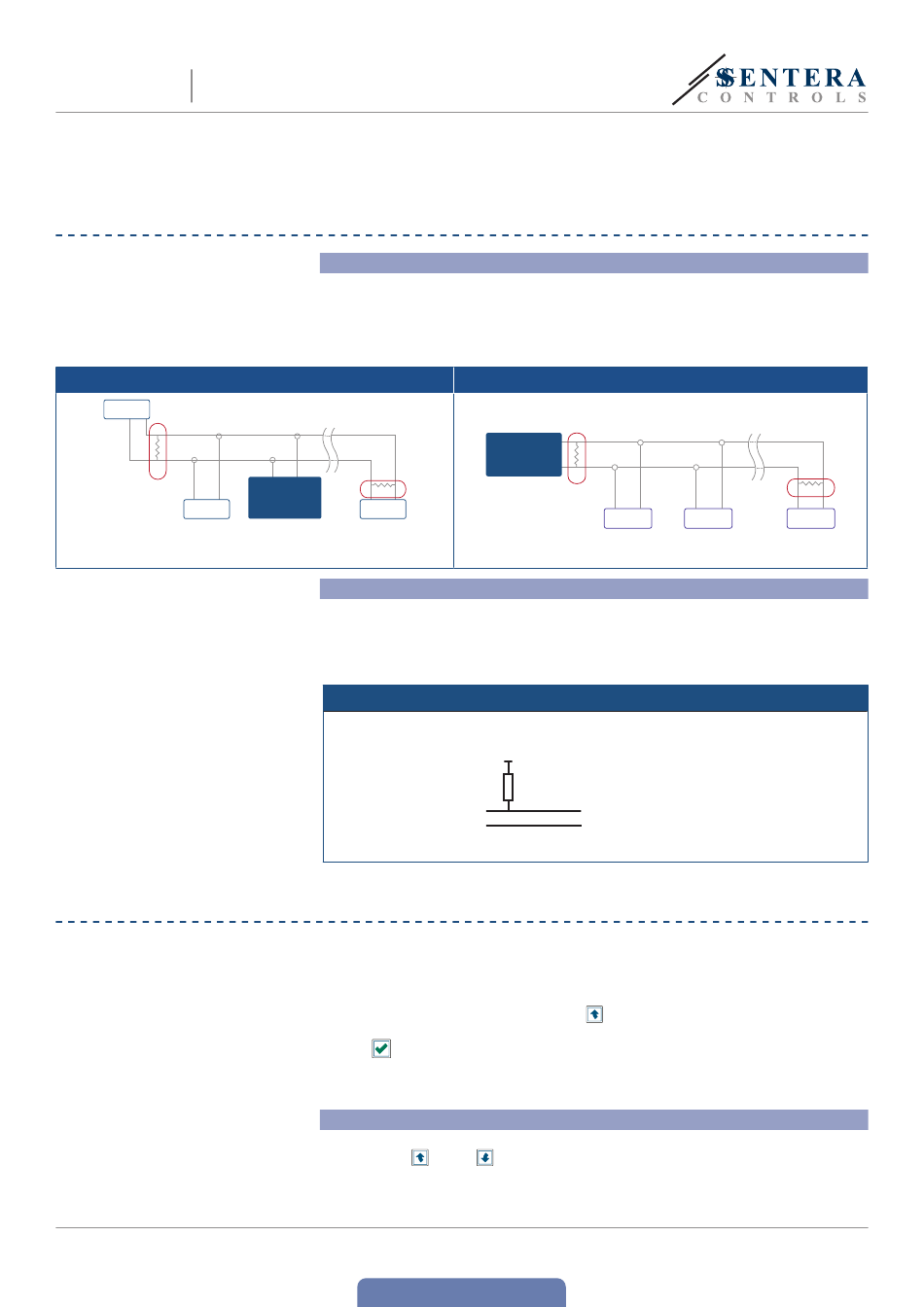

Exemple 1
Slave 1
NBT
Slave 2
MODE D'EMPLOI
MIW-RDCV-FR-003 - 16 / 01 / 2021
10.
Personnalisez les parmètres d'usine à celles désirées via l'interface à 3 boutons,
via le logiciel 3SModbus ou via le pocket "Sensistant".
Si votre appareil est le premier ou le dernier dans le réseau Modbus RTU:
Si votre appareil commence ou termine le réseau (voir Exemple 1 et Exemple 2),
activez la résistance NBT via 3SModbus ou via le menu du régulateur. Si votre
appareil n'est pas un appareil final, laissez le NBT désactivé (paramètre Modbus par
défaut).
RX
ТX
NBT
Master
Slave n
Si le sortie doit être PWM:
Personnalisez les paramètres d'usine pour la sortie PWM (si nécessaire). Par défaut,
la sortie PWM est à collecteur ouvert. Pour connecter la sortie à une source de
voltage externe via une résistance de traction externe, voir la Fig. 6 Exemple de
raccordement PWM.
Fig. 6 Exemple de raccordement PWM
Si vous allumez l'appareil pour la première fois, l'affichage indique "888" pendant 2
secondes. Ensuite "20" apparaît, et le moteur EC fonctionne à la vitesse minimale.
Si ce n'est pas le cas, vérifiez les raccordements.
Appuyez et maintenez le bouton "haut"
de sortie maximale de '100'. Le moteur EC tourne à la vitesse maximale. Appuyez le
bouton
durant 4 secondes jusqu'à ce que l'écran affiche un point decimal '.'. Le
RDCV est maintenant en mode veille, la sortie est 0 et le moteur s'arrête.
Si ce n'est pas le cas, vérifiez les raccordements.
Choisir le mode de fonctionnement
Pour choisir le mode de fonctionnement désiré, appuyez simultanément sur les
boutons haut
et bas
derrière les valeurs indique que l'apareil est en mode de configuration.
www.sentera.eu
Retour à la Table des matières
Exemple 2
Master
NBT
Slave 1
Alimentacion externe: 3—50 VCC
résistance - 10—100 kΩ
Ao
GND
jusqu'à ce que vous atteigniez la valeur
pour accéder au Menu de configuration. Le point décimal
RX
ТX
NBT
Slave 2
Slave n
8 - 13
