VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION
ATTENTION
MODE D'EMPLOI
MIW-EVSS-FR-000 - 21 / 01 / 25
11.
Fermez le boîtier et fixez le couvercle.
12.
Mettez sous tension.
13.
Personnalisez les paramètres d'usine à ceux souhaités, au moyen du logiciel
3SModbus (si nécessaire). Pour consulter les paramètres d'usine, voir Registres
Modbus.
Suivez les instructions ci-dessous:
1.
Mettez sous tension.
2.
Mettez le cavalier NBT, l'interrupteur DIP, les trimmers Min. et Max. et le trimmer
niveau "OFF" dans les positions désirées. Les réglages d'usine sont les suivants:
Le cavalier NBT est ouvert (la résistance de terminaison de bus est
►
déconnectée);
►
Mode ascendant: 0—10 VDC / 0—20 mA;
►
Niveau "OFF" désactivé;
«Kick start» désactivé
►
►
Mode de tension d'entrée (0-10 VCC);
►
Réglage minimale de trimmer pour la vitesse minimale;
►
Réglage maximale de trimmer pour la vitesse maximale;
Réglage minimum du trimmer de niveau "OFF".
►
3.
Mettez le signal d'entrée analogique à la valeur maximale de 10 VDC ou 20 mA.
4.
Le moteur raccordé fonctionnera à la vitesse maximale ou minimale selon le
mode d'entrée analogique (ascendant / descendant).
5.
Si le niveau "OFF" est activé et le mode entrée analogique descendant activé, le
moteur s'arrête.
6.
Mettez le signal d'entrée analogique à la valeur maximale de 0 VDC ou 0 mA.
7.
Le moteur raccordé fonctionnera à la vitesse minimale ou maximale selon le
mode d'entrée analogique (ascendant / descendant).
8.
Si le niveau "OFF" est activé et que le mode d'entrée analogique ascendant est
sélectionné, le moteur cessera de fonctionner.
9.
Si le niveau "OFF" est activé et que le signal d'entrée est égal à la valeur du
niveau "OFF", la vitesse du moteur sera la vitesse minimale en mode ascendant
ou la vitesse maximale en mode descendant.
10.
Si le régulateur ne fonctionne pas selon les instructions ci-dessus, les connexions
et les réglages doivent être vérifiés.
11.
Vérifiez si les deux voyants (Fig. 9) clignotent après avoir mis votre unité
sous tension. S'ils clignotent, votre unité a détecté le réseau Modbus. S'ils ne
clignotent pas, vérifiez à nouveau les connexions.

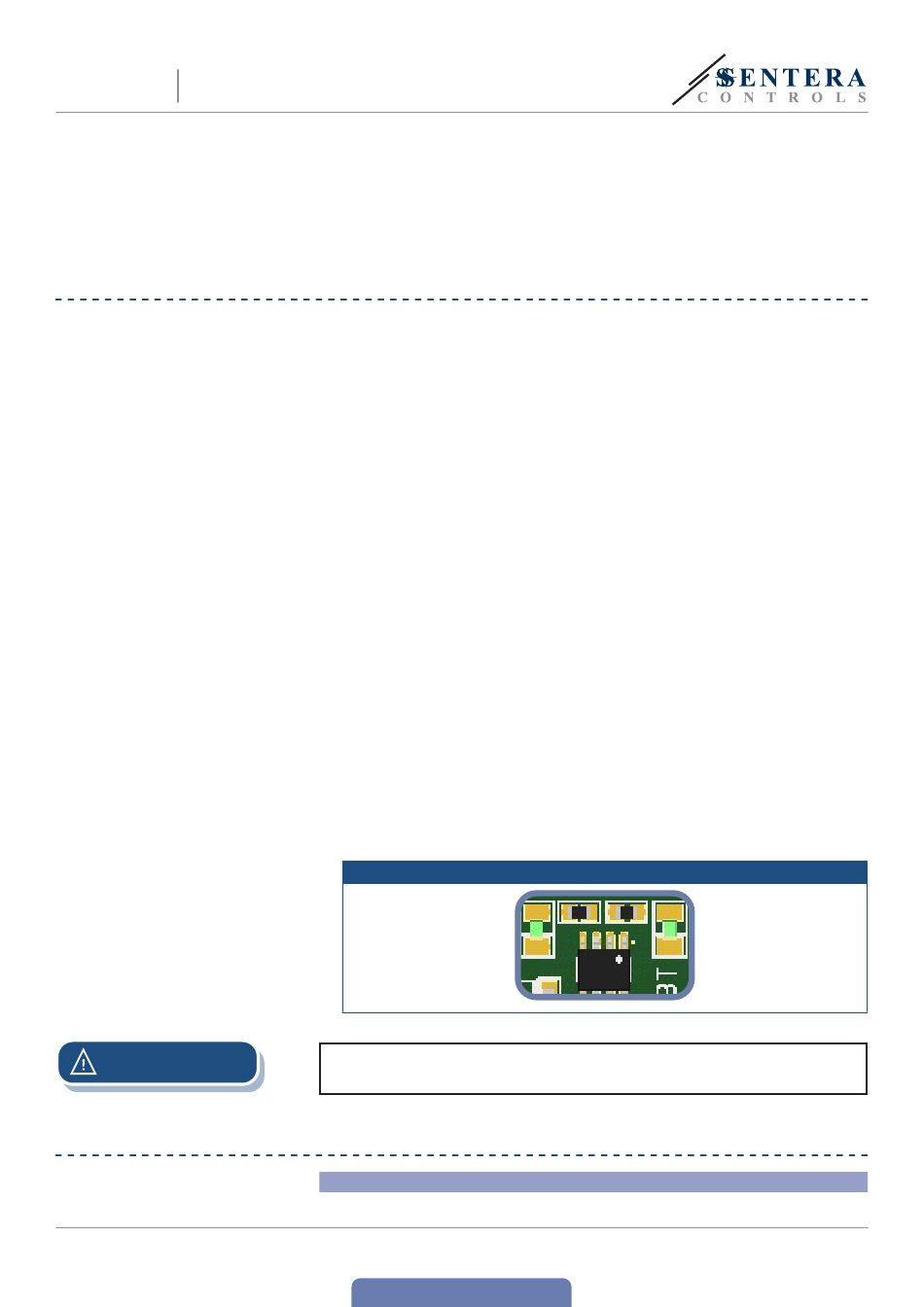

Fig. 9 Affichage de la communication Modbus
L'état des voyants ne peut être vérifié que lorsque l'unité est sous tension. Prenez
les mesures de sécurité appropriées.
Modes de fonctionnement
Dans le mode «Modbus» vous contrôlez les paramètres : Umax, Umin, «Kick- start» /
«Soft start», niveau "OFF" activé / désactive et valeur de l'niveau "OFF" par les
