EVSS
VARIATEUR ELECTRONIC
AVEC TK
VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION
PRUDENCE
MIW-EVSS-FR-000 - 11 / 04 / 16
11.
Fermez le boîtier et fixez le couvercle.
12.
Mettez sous tension.
13.
Personnalisez les paramètres d'usine à ceux souhaités, au moyen du logiciel
3SModbus (si nécessaire). Pour consulter les paramètres d'usine, voir Table 1
Registres Modbus.
Suivez les instructions ci-dessous:
1.
Mettez sous tension.
2.
Mettez le cavalier NBT, l'interrupteur DIP, les trimmers Min. et Max. et le trimmer
«OFF level» dans les positions désirées. Les réglages d'usine sont les suivants:
Le cavalier NBT est ouvert (la résistance de terminaison de bus est
►
déconnecté);
Mode ascendant: 0—10 VDC / 0—20 mA;
►
«OFF level» – OFF;
►
«Kick start» désactivé
►
►
Mode de voltage d'entrée (0—10 VDC);
►
Réglage minimale de trimmer pour la vitesse minimale;
Réglage maximale de trimmer pour la vitesse maximale;
►
Réglage minimale de trimmer pour l'«OFF level».
►
3.
Mettez le signal d'entrée analogique à la valeur maximale de 10 VDC ou 20 mA.
4.
Le moteur raccordé fonctionnera à la vitesse maximale ou minimale selon le
mode d'entrée analogique (ascendant / descendant).
5.
Si l'«OFF level» est active et la mode d'entrée analogique descendant est
sélectionnée, le moteur s'arrête.
6.
Mettez le signal d'entrée analogique à la valeur maximale de 0 VDC ou 0 mA.
7.
Le moteur raccordé fonctionnera à la vitesse minimale ou maximale selon le
mode d'entrée analogique (ascendant / descendant).
8.
Si l'«OFF level» est activé et la mode d'entrée analogique ascendant est
sélectionnée, le moteur s'arrête.
9.
Si le «OFF level» est activé et le signal d'entrée analogique est égal à la valeur de
l'«OFF level», la vitesse du moteur sera la vitesse minimale en mode ascendant
ou la vitesse maximale en mode descendent.
10.
Si le régulateur ne fonctionne pas selon les instructions ci-dessus, les connexions
et les réglages doivent être vérifiés.
11.
Vérifiez si les deux LEDs (Fig. 9) clignotent après que vous allumez votre appareil.
Si elles le font, votre appareil a détecté un réseau Modbus . Si elles ne le font pas,
vérifiez de nouveau les connexions.
L'état des les LEDs peut être vérifié que lorsque l'appareil est sous tension.
Prenez les mesures de sécurité nécessaire!
www.sentera.eu
Retour à la Table des matières

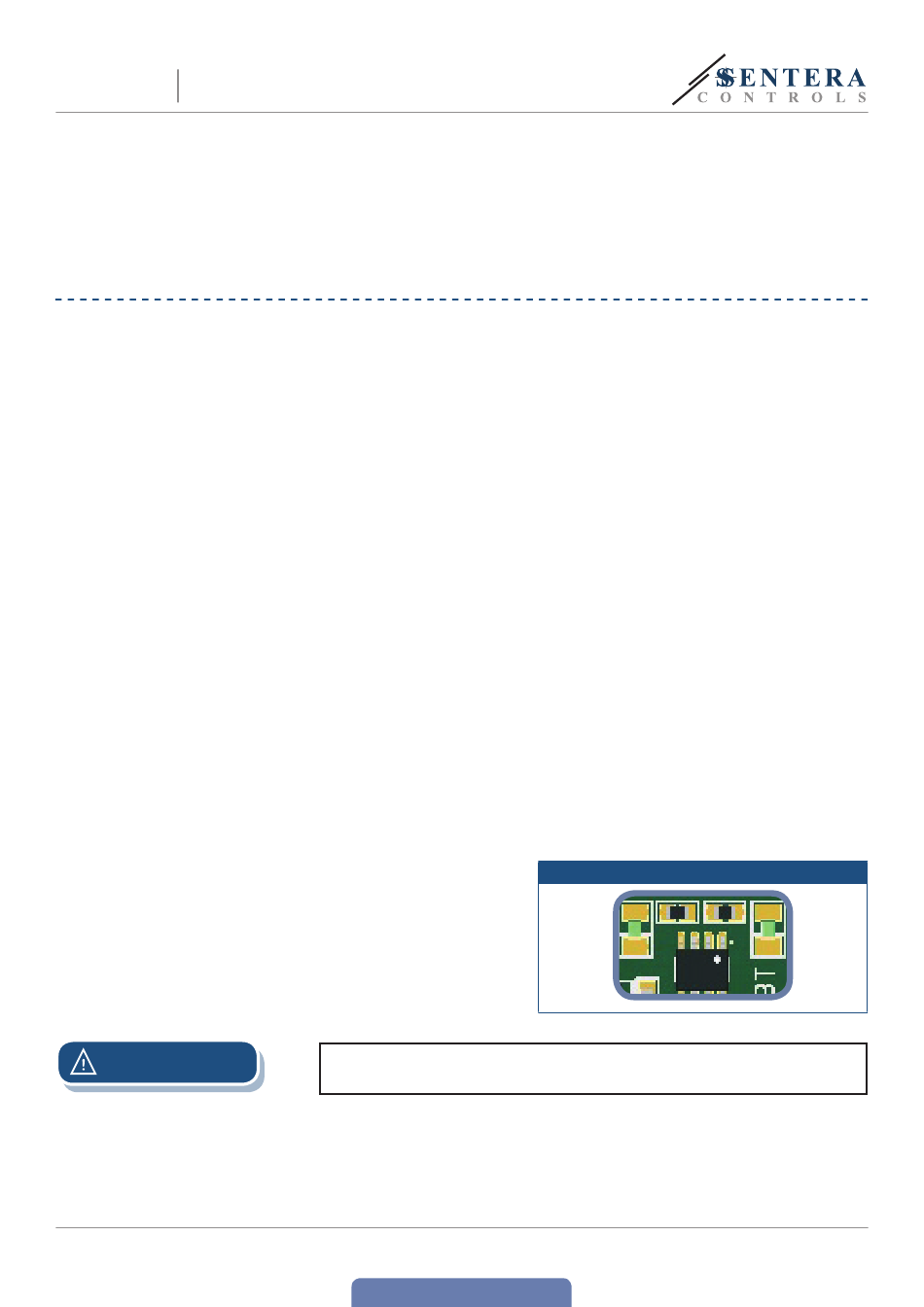

Fig. 9 Affichage de la communication Modbus
10 - 17
