GTEX1-60

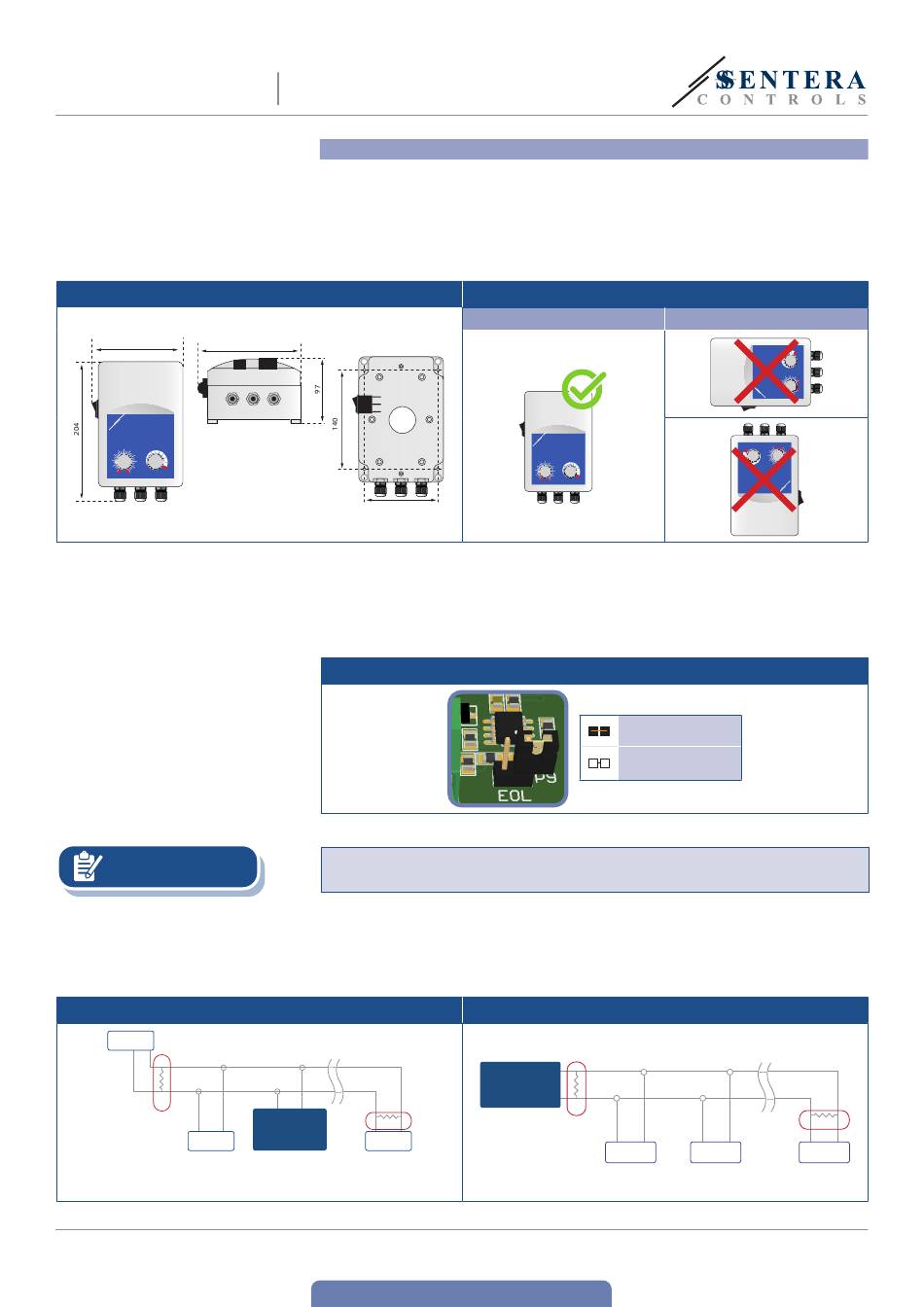

Fig. 3 Dimensions de montage
124
NOTE
Exemple 1
Slave 1
NBT
Slave 2
MIW-GTE-FR-000 - 29 / 06 / 2022
VARIATEUR DE VITESSE
ÉLECTRONIQUE
Étapes de montage de la version DM:
1.
Assurez-vous que le contrôleur GTE n'est pas connecté à l'alimentation secteur.
2.
Dévissez le couvercle avant et ouvrez le boîtier. Attention aux fils qui relient le
potentiomètre à la carte de circuit imprimé.
3.
Fixez l'appareil au mur ou au panneau à l'aide des vis et des chevilles fournies.
Gardez à l'esprit la position de montage correcte et les dimensions de montage
de l'appareil. (Voir Fig. 3 Dimensions de montage et Fig. 4 Position de montage.)
124
102
4.
Réglez le trimmer de vitesse maximale sur la valeur souhaitée. Vous pouvez
choisir dans la plage 170—230 VCA. Le réglage d'usine est de 230 VAC.
5.
Paramètre facultatif :
■
Le Network Bus Terminator (NBT) (voir Fig. 5 NBT jumper) utilisé avec Modbus
RTU. Par défaut, le NBT est déconnecté.
Fig. 5 Cavalier NBT
Connectez le NBT uniquement dans les deux unités les plus éloignées de la ligne
du réseau!
■
Connectez le NBT en plaçant le cavalier sur les broches comme indiqué ci-dessus
uniquement si votre appareil démarre ou termine le réseau. Ignorez cette étape
si votre appareil n'est pas le premier ou le dernier sur le réseau. Voir les exemples
ci-dessous pour plus d'informations.
RX
ТX
NBT
Master
Slave n
www.sentera.eu
retour à la table des matières
Fig. 4 Position de montage
Correct
F
Exemple 2
Master
NBT
Slave 1
▶
Passer à la version -DT
Incorrect
NBT est connecté
NBT est déconnecté
(préréglé d'usine)
RX
ТX
Slave 2
NBT
Slave n
7 - 9
