DIG-M-2
PRUDENCE

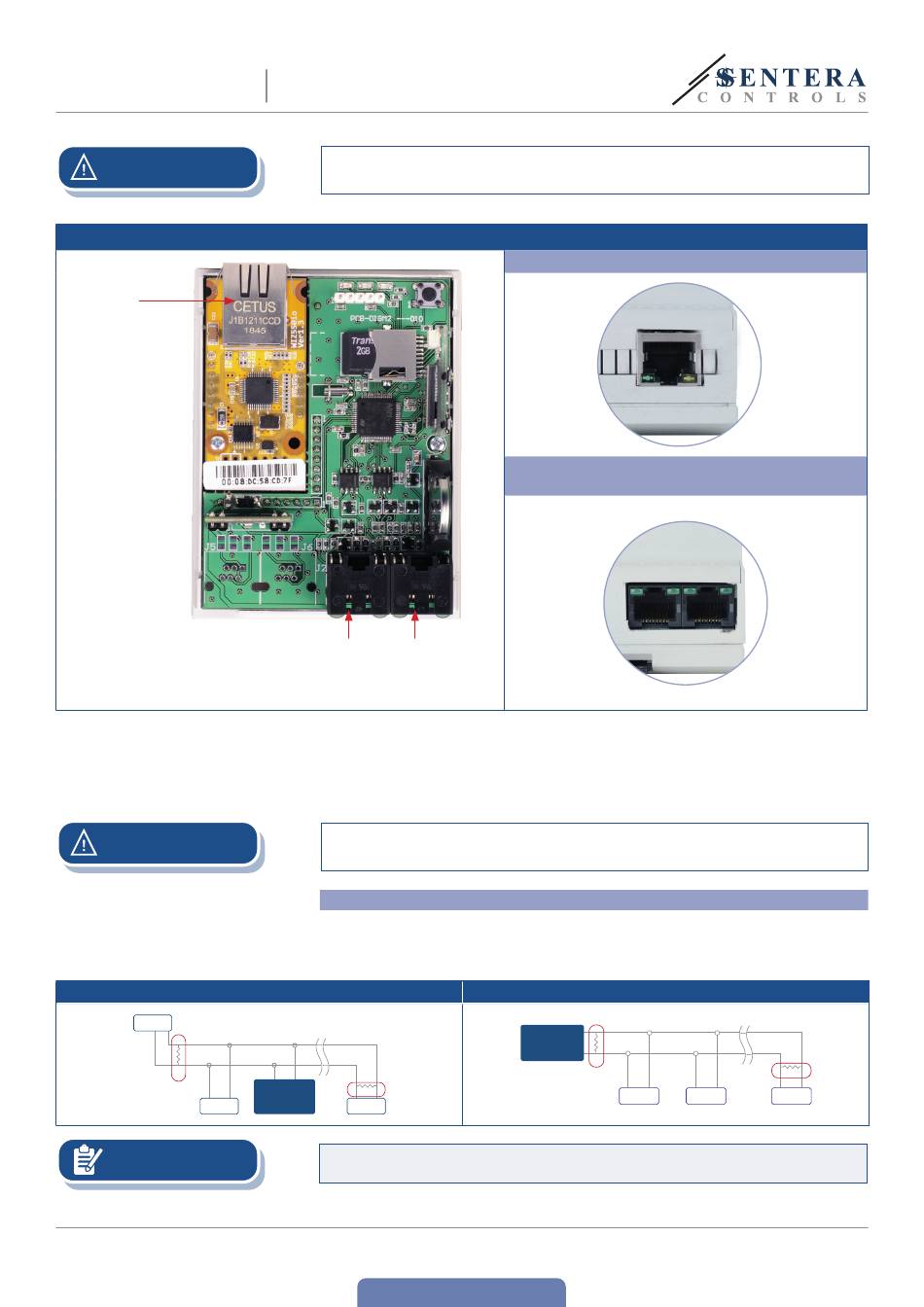

Fig. 3 Câblage
Ethernet
PRUDENCE
Exemple 1
Slave 1
NBT
Slave 2
NOTE
MIW-DIG-M-2-FR-000 - 07 / 10 / 2021
PASSERELLE INTERNET SENTERA -
MONTAGE SUR RAIL DIN
NE PAS connecter les deux circuits avec une alimentation PoM 24 VCC
simultanément!
Canal esclave pour
Canal maître
connecter un Maître
pour connecter
Modbus ou GTB
des appareils
esclaves
5.
Si vous choisissez une connexion filaire, insérez un câble Ethernet standard dans
le port Ethernet et connectez-le au routeur.
6.
Consultez le Guide de l'utilisateur, disponible sur le site Web de Sentera pour
connecter l'unité au réseau Wi-Fi et à SenteraWeb.
Ne connectez PAS de câble PoM au connecteur Ethernet. Cela peut détruire
l'appareil! Ce port Ethernet doit être connecté au routeur Internet uniquement.
Paramètres facultatifs
Si votre appareil démarre ou termine le réseau (voir Exemple 1 et Exemple 2), activez
la résistance NBT via 3SModbus. Si votre appareil n'est pas un appareil final, laissez
le NBT désactivé (paramètre Modbus par défaut).
RX
ТX
NBT
Master
Slave n
Raccordez le NBT seulement dans les deux appareils les plus loins (l'un par rapport
à l'autre) dans le réseau Modbus!
www.sentera.eu
Retour à la table des matières
Vue de dessus - Connexion Ethernet RJ45
Vue de dessous - PoM RJ45: Communication Modbus
RTU et alimentation 24 VCC
Exemple 2
Master
NBT
Slave 1
vt
RX
ТX
NBT
Slave 2
Slave n
7 - 10
