DPSA -2
NOTE
Exemple 1
Slave 1
NBT
Slave 2
NOTE
MIW-DPSAX-2-FR-000 - 14 / 11 / 20
RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC
AFFICHAGE POUR ACTIONNEUR DE REGISTRE
Pour les procédures d'étalonnage du capteur et de réinitialisation des registres
Modbus, reportez-vous à la section «Mode d'emploi».

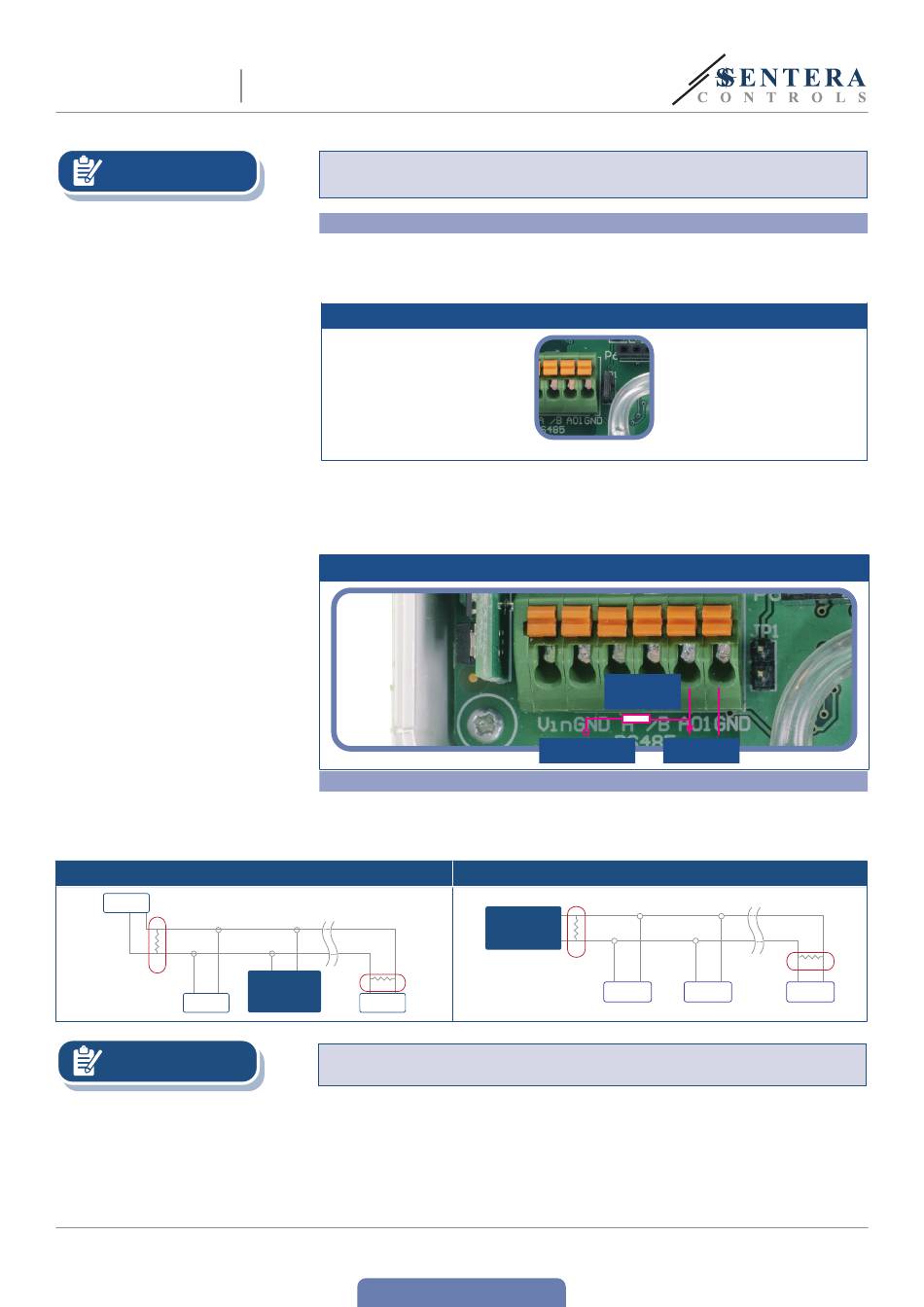

Sélection de la tension PWM:
Lorsque la résistance de traction interne (JP1) est connectée, la source de tension
est réglée via le registre de stockage Modbus 54, c'est-à-dire 3,3 VCC ou 12 VCC.
Voir Fig. 5 Cavalier de résistance de traction connecté.
Fig. 5 Cavalier de résistance de traction connecté
■
Lorsque JP1 est enlevé, la sortie est du type collecteur ouvert. Voir Fig. 6. Une
résistance de traction externe doit être utilisée et la sortie analogique (AO1) doit
être assignée comme sortie PWM (dans le registre de stockage 54 - voir Table
Registres Modbus).
Fig. 6 Connexion PWM (collecteur ouvert) (JP1 déconnecté)
Paramètres facultatifs
Pour assurer la communication correcte, le NBT doit être activé sur seulement deux
appareils du réseau Modbus. Si nécessaire, activez la résistance NBT via 3SModbus
ou via le pocket Sensistant (Registre de stockage 9).
RX
ТX
NBT
Master
Slave n
Dans un réseau Modbus, deux terminateurs NBT doivent être activés.
8.
Remettez le couvercle avant et fixez-le avec les vis.
9.
Personnalisez les paramètres d'usine à celles désirées via le logiciel 3SModbus
ou via le pocket "Sensistant". Pour consulter les paramètres d'usine, voir Table
Registres Modbus.
www.sentera.eu
Retour à la Table des matières
Résistance de
traction externe
50—100 kΩ
Source de voltage
externe (5—30 VCC)
Exemple 2
Master
NBT
Slave 1
PWM GND
RX
ТX
NBT
Slave 2
Slave n
8 - 13
