MODBUS RTU
Exemple 1
Slave 1
NBT
NBT
Slave 2
MODIFIER OU SURVEILLER LES PARAMÈTRES
MIW-MODBUS-RTU-FR-000 - 21 / 01 / 20
GUIDE D'INSTALLATION
RX
ТX
NBT
Master
Slave n
Adresse Modbus
Dans un réseau Modbus RTU, chaque appareil doit avoir une adresse unique. Par
défaut, tous les appareils Sentera ont l'adresse Modbus 1.
modifier cette adresse:
1.
Via le système de distribution automatique Sentera ID
Si un appareil avec une adresse Modbus RTU par défaut «1» est connecté à un
contrôleur, l'appareil sera automatiquement reconnu. Le contrôleur suggérera une
nouvelle adresse unique pour cet appareil. Suivez les instructions sur l'écran du
RDPU.
2.
Manuellement
Nous vous conseillons d'utiliser le logiciel Sentera 3S Modbus pour modifier l'adresse
Modbus RTU ou d'autres paramètres.
Pour modifier ou contrôler les paramètres d'un appareil Sentera via Modbus RTU,
nous vous conseillons d'utiliser le logiciel Sentera 3SModbus.
Le logiciel 3SModbus a été conçu pour activer le NBT, pour modifier l'adresse Modbus
RTU ou pour surveiller ou modifier d'autres paramètres d'un appareil Sentera. Le
logiciel 3SModbus est gratuit et peut être téléchargé sur notre site Web:
www.sentera.eu/fr/3SMCenter
Modbus vers USB «CNVT-USB-RS485»
Sentera au port USB de votre ordinateur et de surveiller ou de modifier les différents
paramètres.
1.
Connectez le signal A de l'appareil 3SModbus à la borne A du CNVT-USB-RS485.
2.
Connectez le signal / B de l'appareil 3SModbus à la borne / B du CNVT-USB-
RS485.
(*)
(*) Connectez uniquement
d'endommager le port USB de votre ordinateur.
3.
Branchez le convertisseur sur le port USB de votre ordinateur. Il sera reconnu et
installé automatiquement une fois les connexions établies (voir Fig. 10).

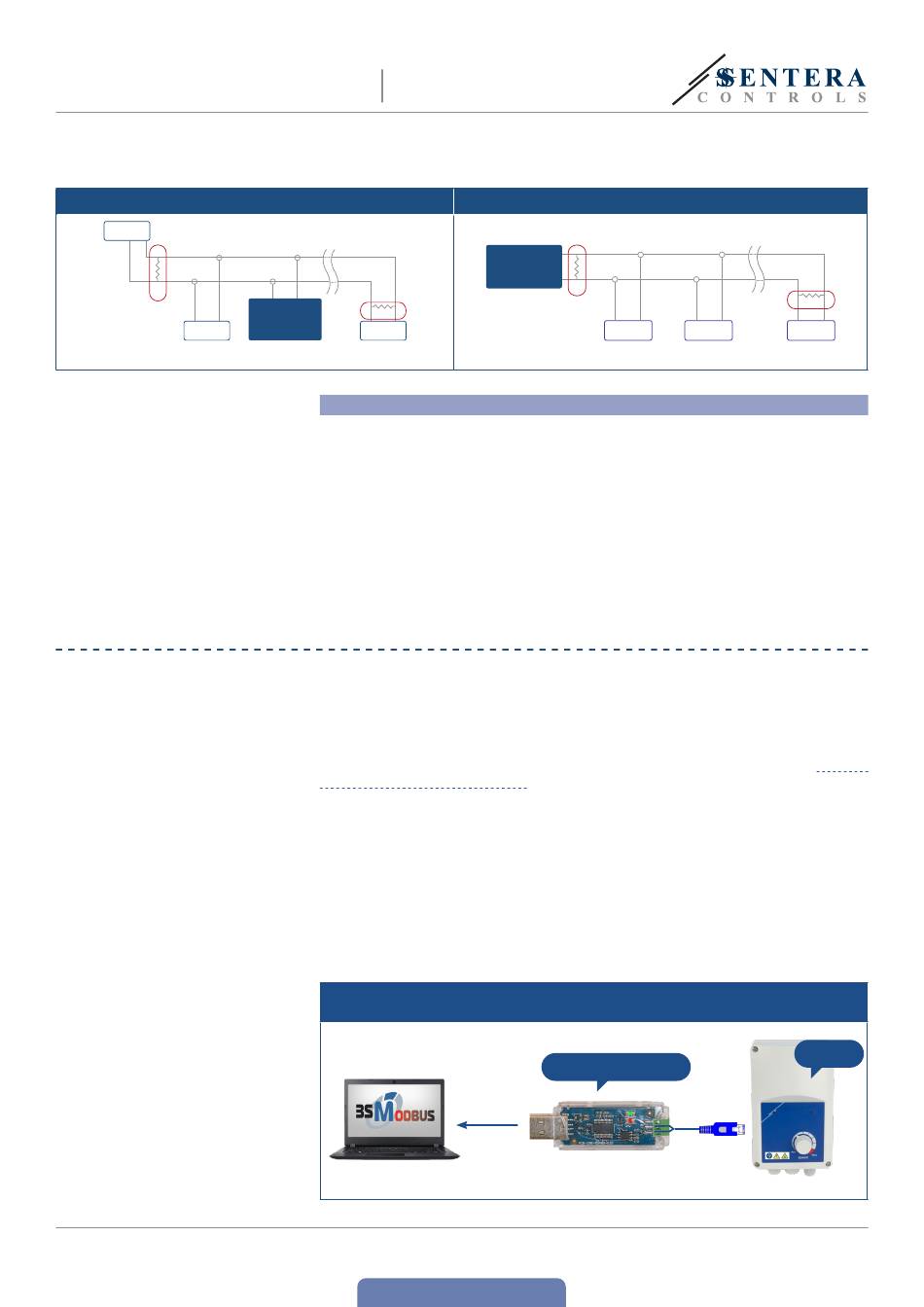

Fig. 10 Exemple de connexion du régulateur de vitesse électronique Sentera
VFSC9 à un ordinateur via CNVT-USB-RS485
www.sentera.eu
Retour à la table des matières
Exemple 2
Master
NBT
Slave 1
et installé sur votre ordinateur.
(*)
vous permet de connecter un appareil
A et / B. Si GND est connecté, vous risquez
CNVT-USB-RS485
RX
ТX
NBT
Slave 2
Slave n
Il y a deux façons de
https://
Le convertisseur
VFSC9
10 - 12
