MODBUS RTU
PRUDENCE
PRUDENCE
PRUDENCE
ALIMENTATION PAR MODBUS (PoM)
PRUDENCE
MIW-MODBUS-RTU-FR-000 - 21 / 01 / 20
GUIDE D'INSTALLATION
N'utilisez pas de topologie en étoile!
Évitez de faire des branches sur la ligne.
réseau, ils doivent être aussi courts que possible.

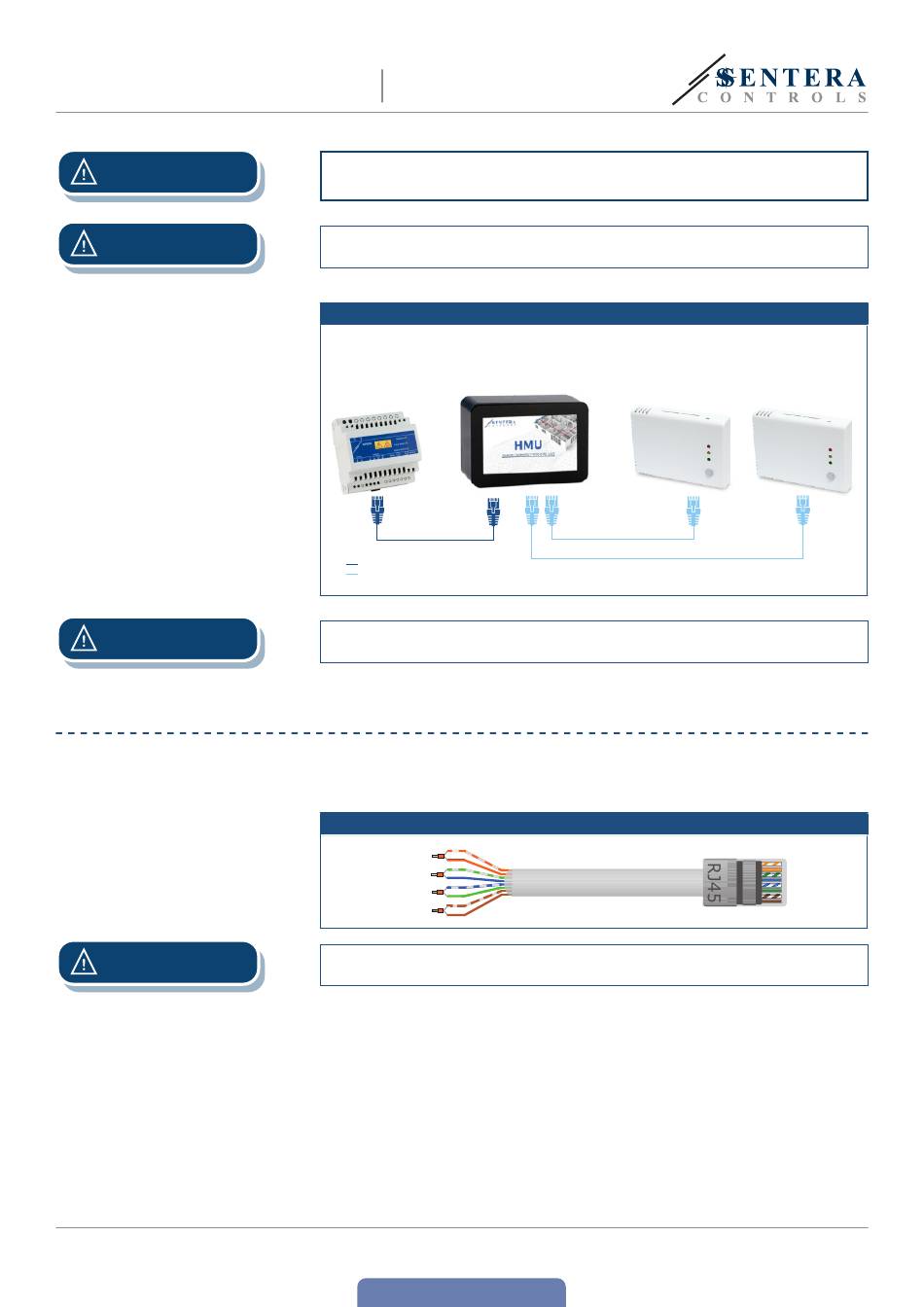

Fig. 2 Raccordements
DPOM8-24/20
Unité de traitement domestique à
Module d'alimentation
distance avec micrologiciel HCU
par Modbus / répéteur
pour rail DIN
24 VCC + Modbus RTU
Ligne principale
Branches
La longueur totale de tous les branches ne doit pas dépasser 20 m.
'PoM' ou 'Power over Modbus' signifie que la communication Modbus RTU et
l'alimentation 24 VCC sont distribuées via un seul câble de réseau à paire torsadée
non blindée (UTP) avec connecteurs RJ45.
Fig. 3 Câble RJ45
1
8 mm
24 VDC
2
3
8 mm
A
4
5
8 mm
/B
6
7
GND
8 mm
8
Ne connectez pas directement le câble PoM au port Ethernet d'un ordinateur.
Les grands réseaux contenant de nombreux appareils doivent être divisés en
différents segments. Pour chaque segment, la consommation de courant maximale
doit être limitée à 1,5 A.
Pour sélectionner la source d'alimentation appropriée, calculez la somme totale
de la consommation de courant maximale de tous les appareils connectés dans le
segment. Sélectionnez une alimentation d'une capacité suffisante pour alimenter
tous les appareils connectés en fonction de cette somme. Nous vous conseillons
d'utiliser au maximum 90% de la capacité maximale de l'alimentation pour compenser
les pertes d'énergie dans les câbles.
www.sentera.eu
Retour à la table des matières
Si des branches sont présents sur le
RSMFM-2R
HMU-RDPU
Transmetteur d'ambiance
multifonctionnel
24 VCC + Modbus RTU
24 VCC + Modbus RTU
RSMFM-2R
Transmetteur d'ambiance
multifonctionnel
1
2
3
4
5
6
7
8
5 - 12
