DIG-M-2
INSTRUCTIONS DE MONTAGE EN ÉTAPES

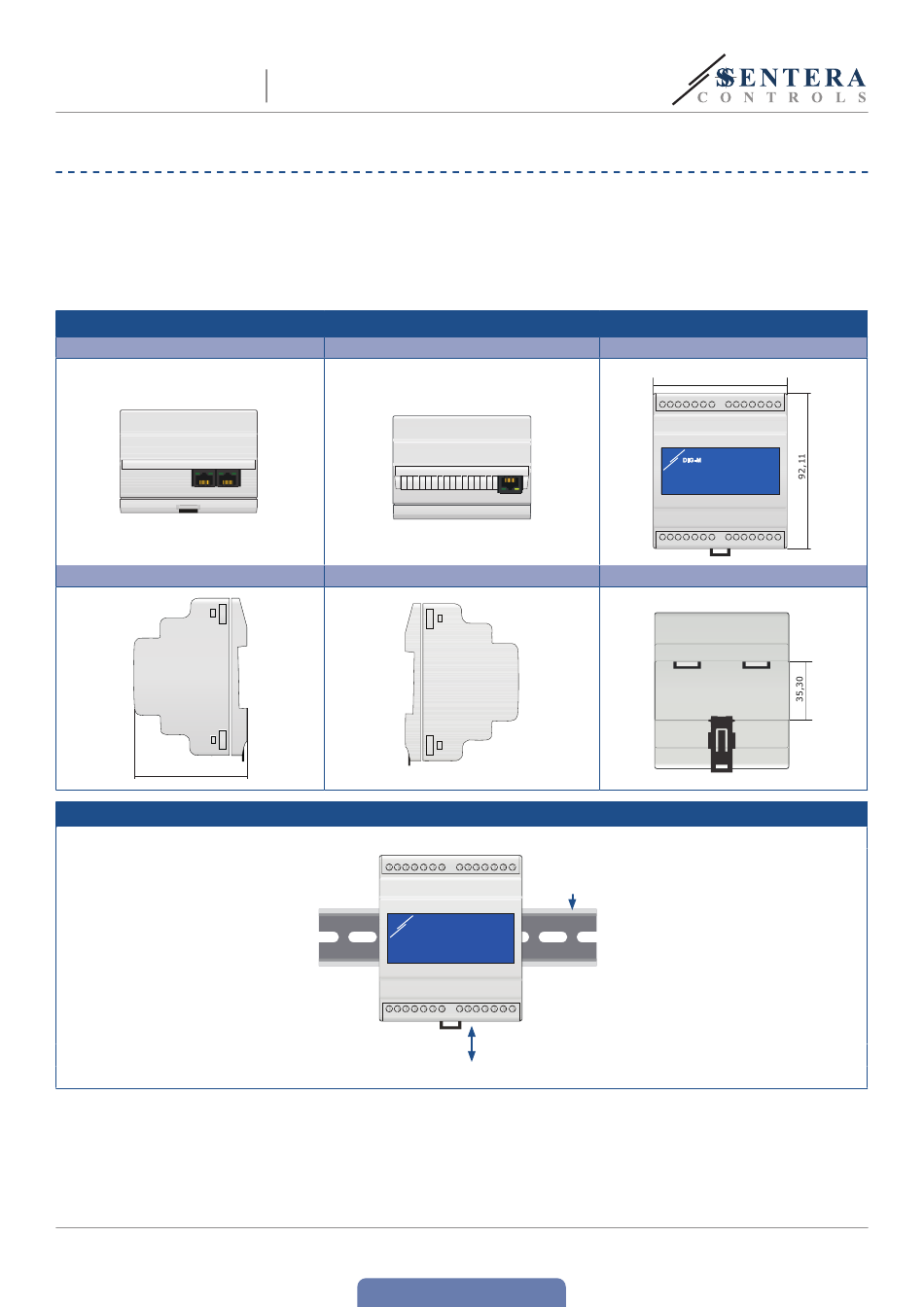

Fig. 1 Dimensions de montage
Vue de dessous
Vue latérale
65,8
Fig. 2 Position de montage
MIW-DIG-M-2-FR-000 - 07 / 10 / 2021
PASSERELLE INTERNET SENTERA -
MONTAGE SUR RAIL DIN
Avant de commencer le montage, veuillez lire attentivement les "Mesures de
sécurité et de précaution" et suivez ces étapes:
1. Faites glisser l'appareil le long des guides d'un rail DIN standard 35 mm et fixez-
le au rail à l'aide du clip de verrouillage noir situé sur le boîtier. Faites attention
à la position correcte et aux dimensions de montage indiquées dans la Fig. 1
Dimensions de montage et Fig. 2 Position de montage.
Vue de dessus
Vue latérale
DIG-M DIG-M
Clip de verrouillage
2. Connectez les appareils esclaves (Sentera) à la prise RJ45 droite (voir « Câblage
et connexions »).
3. Le cas échéant, le système GTB ou maître Modbus RTU externe peut être
connecté via la prise RJ45 gauche.
4.
L'appareil a besoin de PoM (24 VCC). Ainsi, soit le canal esclave soit le canal
maître doivent être alimentés en 24 VCC.
www.sentera.eu
Retour à la table des matières
Rail DIN
Verrouillé
Déverrouillé
Vue de face
70,10
Vue arrière
6 - 10
