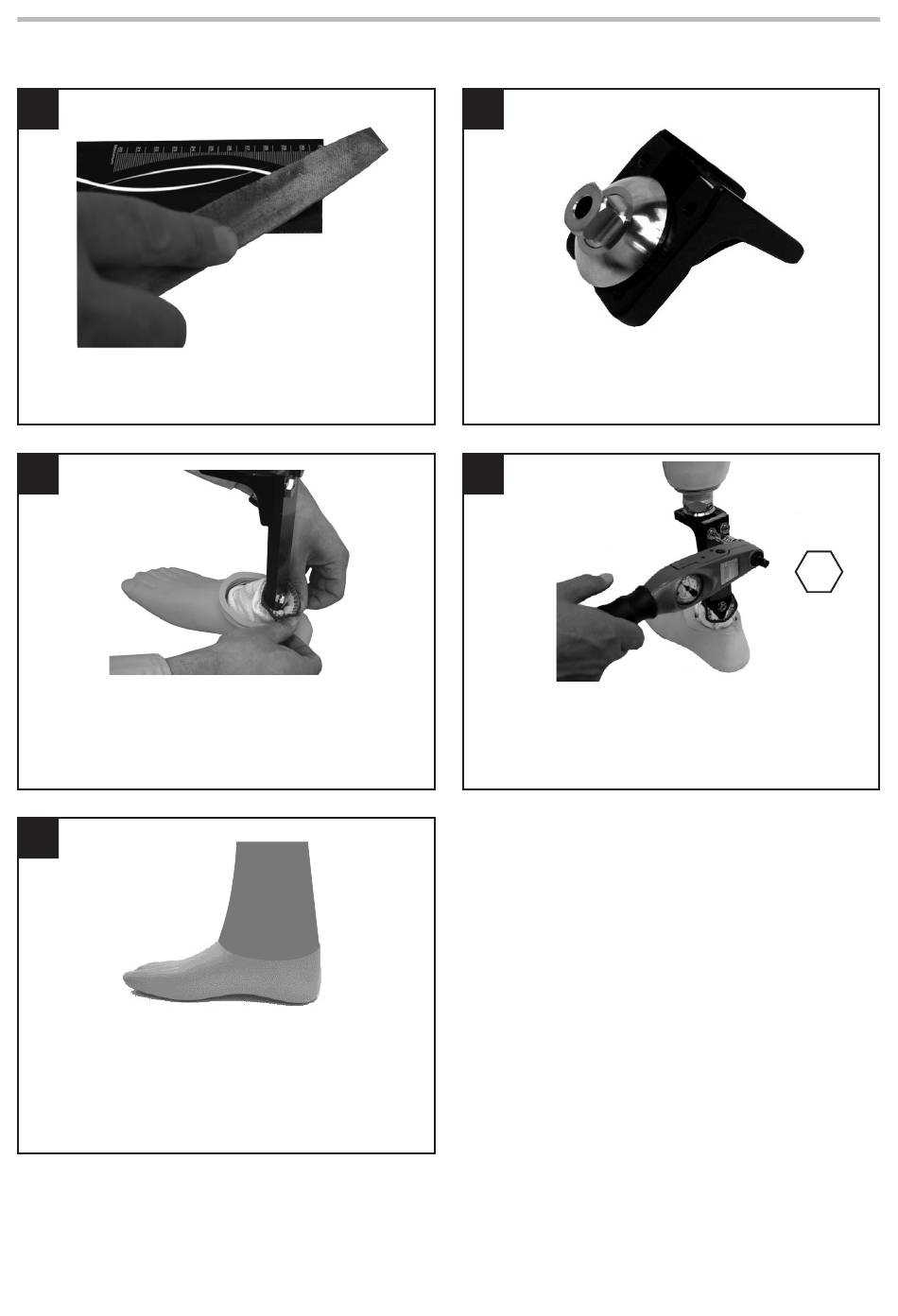

Fortsetzung Bestimmung und Anpassung der Unterschenkellänge
7
Entgraten Sie die Schnittstelle.
9
Setzen Sie die Befestigungsplatte in die Rille
um die Fußschalenöffnung. Stellen Sie sicher,
dass die Gleitsocke bei der Befestigung an den
pyramidalen Teil nicht eingeklemmt wird
11
Befestigen Sie den kosmetischen Schaum
an die obere Fläche der Befestigungsplatte
indem Sie Thixofix Klebstoff (926204) oder ein
entsprechendes Ersatzmittel benutzen. Lassen
Sie den Klebstoff oder Schaum nicht mit der
Fußschale in Berührung kommen.
8
Schieben Sie die Pyramide in das obere
Anschlussgehäuse.
10
Die Schrauben des oberen Anschlussgehäuses mit
Loctite (243) Schraubensicherung sichern und mit
einem Anzugsdrehmoment von (25Nm) anziehen.
Montieren Sie den Schaft und justieren Sie diesen.
32
4
25Nm
