mycom CLM 121 / 151 -CD/-MM
Câble de mesure
KMK (CYK 7)
S
Coax. (blc)
Boîte de
jonction VS
Cellules de
mesure de
conductivité
Câble de mesure
KMK (CYK 7)
Câble de mesure
KMK (CYK 7)
3,3 Ω
≤ 1 %
χ
ϑ
83 84 11 12 13
vt br rs
j blc vt br Couleurs de câble pour cellules de mesure de
conductivité types CLS 11, CLS 30, CLS 31,
CLS 32
ϑ
Pt 100
br
vt
rs
Désignation des bornes de raccordement des
cellules de mesure de conductivité
types CLS 10, CLS 15, CLS 19, CLS 20, CLS 21
ϑ
br
vt
rs
Désignation des bornes de raccordement des
cellules de mesure de conductivité
types CLS 12 , CLS 13
ϑ
83 84
Résistance de mesure pour ajustement du
câble de mesure
χ
mA
81 82 S 31 32
Entrée Hold ou
commutation à
distance
Sortie signal
conductivité
4. Raccordement électrique

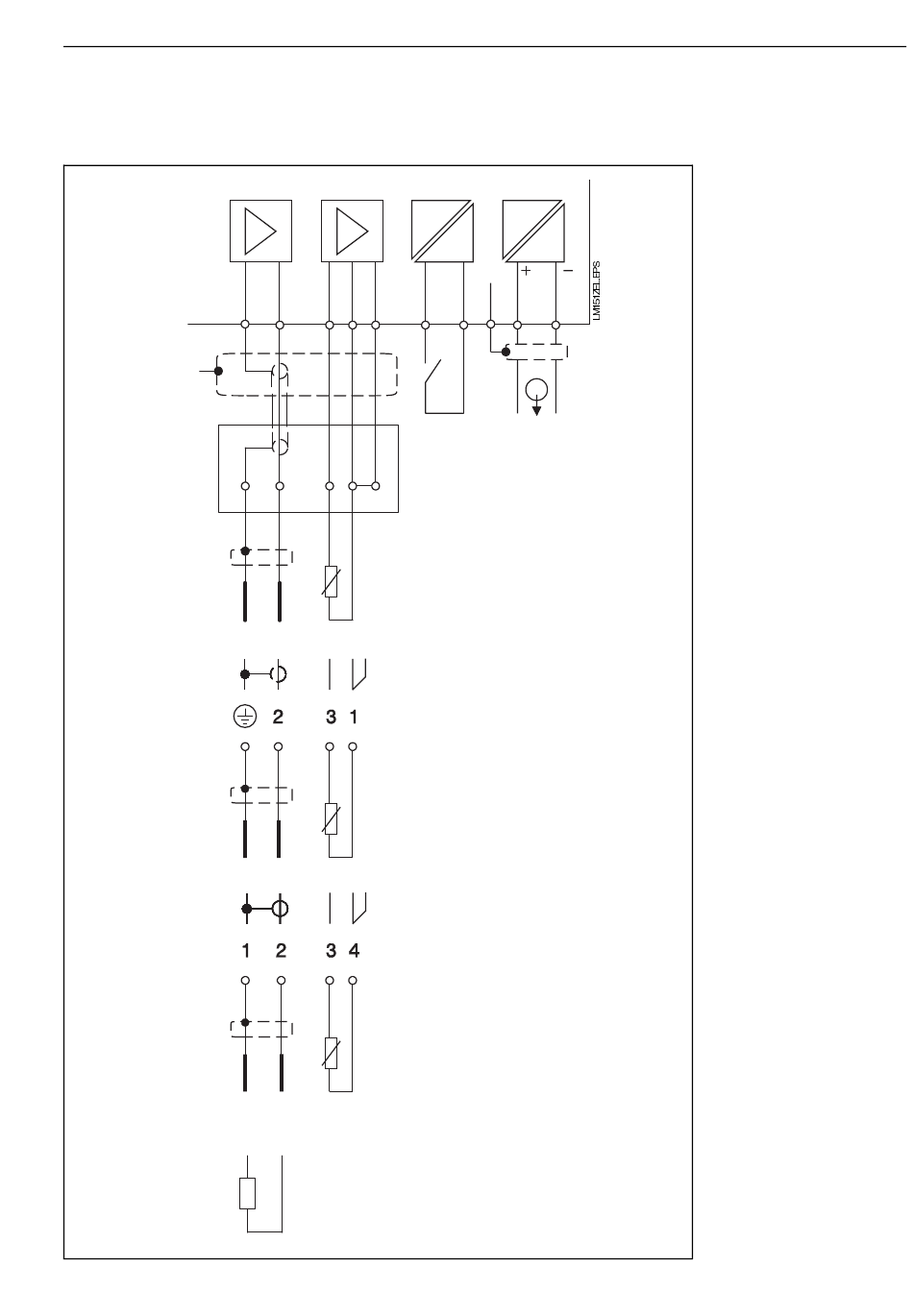

Fig. 4.6 : Raccordement des cellules
de mesure de conductivité
à 2 électrodes au Mycom
CLM 121/151
13
