Installera Intelliducer-enheten
Så här installerar du Transom Mount Intelliducer-enheten:
1. Sätt ihop Intelliducer-enheten.
2. Montera Intelliducer-enheten.
3. Anslut Intelliducer-enheten till det befintliga NMEA 2000-nätverket.
ELLER
Anslut Intelliducer-enheten till en strömkälla och sedan till en NMEA 0183-kompatibel enhet.
4. Uppdatera din Garmin-plotter (om det behövs).
Steg 1: Montera ihop Intelliducer-enheten

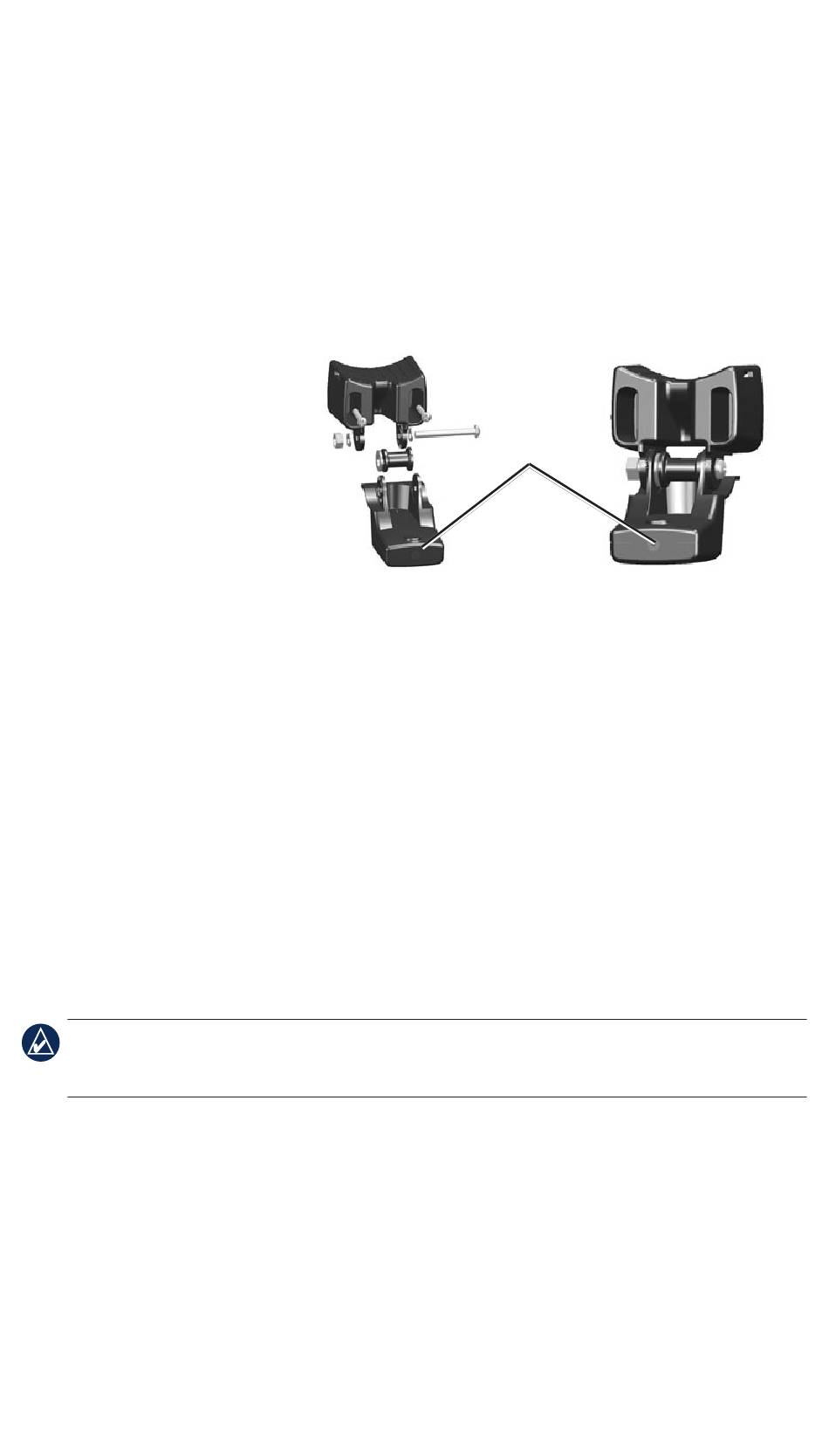

Så här monterar du ihop Intelliducer-enheten:
1. Sätt in gummibrickan och
plastmellanlägget i Intelliducer-
enheten samtidigt. Smörj INTE
gummibrickan.
2. Dra NMEA 2000- eller ström/
datakabeln mot baksidan av
Intelliducer-enheten. Skjut in
Intelliducer-enheten i fästet.
3. Placera den platta 5 mm-brickan
på 10-32 × 1,75-tumsskruven
och för in skruven genom Intelliducer-enhetens fäste, mellanlägget och gummibrickan.
4. Placera den återstående platta 5 mm-brickan på den exponerade änden av 10-32 ×
1,75-tumsskruven. Dra åt 10-32-låsmuttern med handen. Dra åt Intelliducer-enheten
efter att den installerats på båten.
Steg 2: Montera Intelliducer-enheten
När du väljer en monteringsplats på en akterspegel bör du tänka på följande för att få bästa
prestanda:
• Ekolodet fungerar på rätt sätt om Intelliducer-enheten sitter i lugnt vatten.
• Montera Intelliducer-enheten så nära båtens mitt som möjligt.
• Montera INTE Intelliducer-enheten på platser där den kan stöta i vid sjösättning, flyttning
eller förvaring.
• Montera INTE Intelliducer-enheten i vägen för propellern på båtar med ett drev. Intelliducer-
enheten kan orsaka kavitation som kan försämra båtens prestanda och skada propellern. På
båtar med dubbla drev monterar du Intelliducer-enheten mellan dreven, om möjligt.
oBS! Montera INTE Intelliducer-enheten bakom stråk, stag, beslag, vattenintag eller utloppsportar
eller annat som kan skapa luftbubblor eller orsaka turbulens i vattnet. Intelliducer-enheten måste
sitta i rent vatten (utan turbulens) för bästa prestanda.
50
Intelliducer- Intelliducer-
enhetens baksida enhetens baksida
Installationsinstruktioner för Transom Mount Intelliducer-enheten
