Schritt 3 (NMEA 2000): Anschließen des Intelliducers an ein
NMEA 2000-Netzwerk
Im Lieferumfang des Intelliducers ist ein NMEA 2000-T-Stück enthalten. Eine NMEA 2000-
Stichleitung ist in den Intelliducer integriert. Diese beiden Komponenten dienen zum
Anschließen des Intelliducers an das vorhandene NMEA 2000-Netzwerk. Wenn auf Ihrem
Boot kein NMEA 2000-Netzwerk vorhanden ist, müssen Sie ein solches Netzwerk einrichten.
Weitere Informationen über NMEA 2000 finden Sie unter www.garmin.com.
So schließen Sie einen am Heckspiegel montierten Intelliducer an ein vorhandenes
NMEA 2000-Netzwerk an:
1. Ermitteln Sie eine geeignete Stelle zum Anschließen des Intelliducers an den Backbone
(Zentralleitung) des vorhandenen NMEA 2000-Netzwerks.
2. Trennen Sie in der Nähe der Stelle, an der Sie den Intelliducer anschließen möchten, eine
Seite eines NMEA 2000-T-Stücks vom Backbone.
Wenn Sie den NMEA 2000-Backbone erweitern müssen, schließen Sie ein passendes
Verlängerungskabel (nicht im Lieferumfang enthalten) für den NMEA 2000-Backbone an das
T-Stück oder an den Abschlusswiderstand an, an dem Sie die Verbindung getrennt haben.
3. Schließen Sie das mitgelieferte T-Stück für den Intelliducer an den NMEA 2000-Backbone
an.
4. Verlegen Sie die im Intelliducer integrierte NMEA 2000-Stichleitung zur Unterseite des in das
NMEA 2000-Netzwerk eingesetzten T-Stücks.

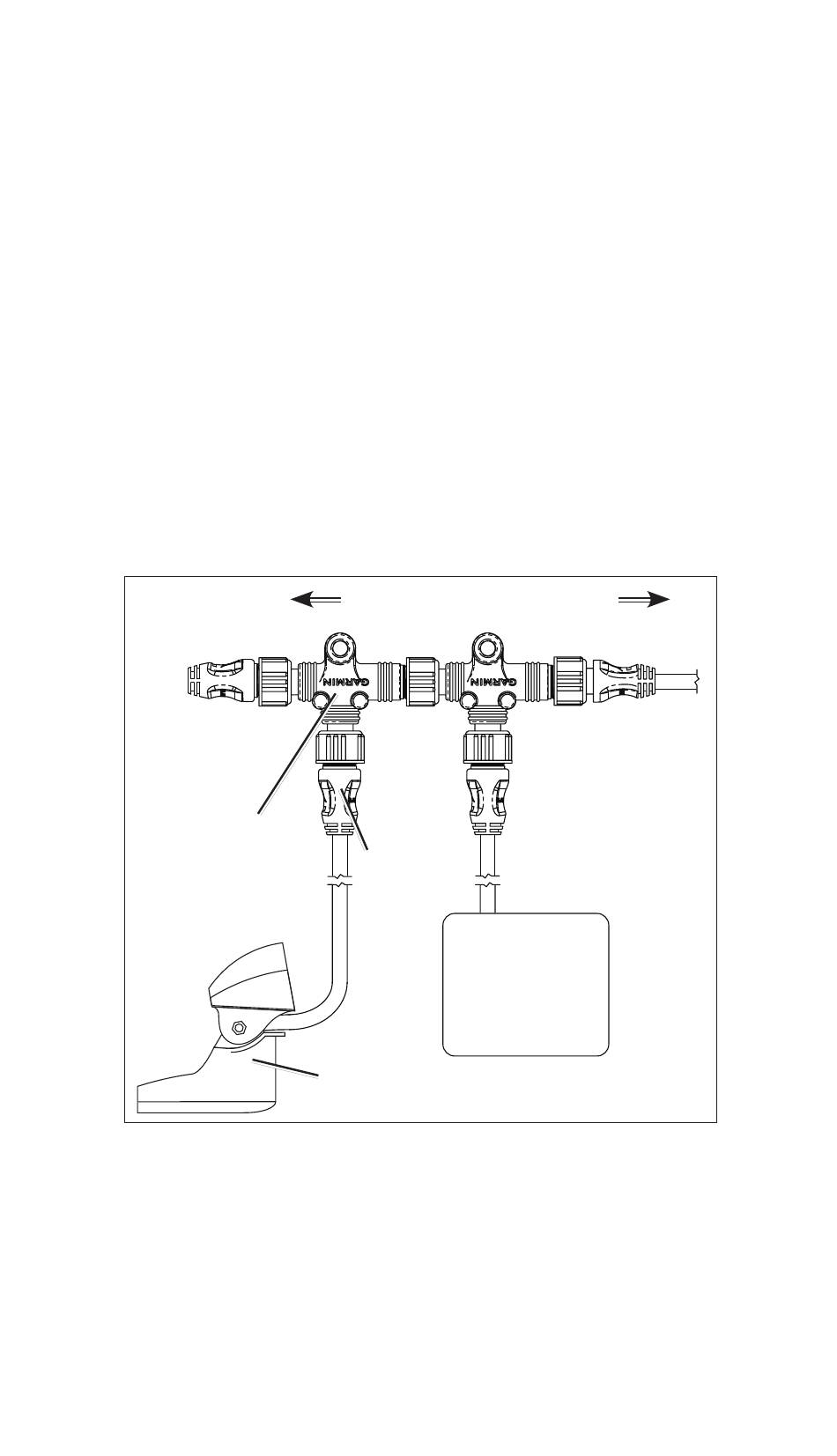

Anschließen des Intelliducers an ein NMEA 2000-Netzwerk
0
Vorhandenes NMEA 2000-Netzwerk
T-Stück
(enthalten)
Intelliducer für Heckmontage
(nicht enthalten)
Stichleitung
(integriert)
Weiteres
NMEA 000 -
Gerät
(nicht enthalten)
