Einbau des Intelliducers
So bauen Sie den heckspiegelmontierten Intelliducer ein:
1. Zusammensetzen des Intelliducers.
2. Montage des Intelliducers.
3. Anschluss des Intelliducers an das vorhandene NMEA 2000-Netzwerk.
ODER:
Anschluss des Intelliducers an die Stromversorgung und an ein NMEA 0183-kompatibles
Gerät.
4. Aktualisierung des Garmin-Plotters (sofern vorhanden).
Schritt 1: Zusammensetzen des Intelliducers
So setzen Sie den Intelliducer zusammen:

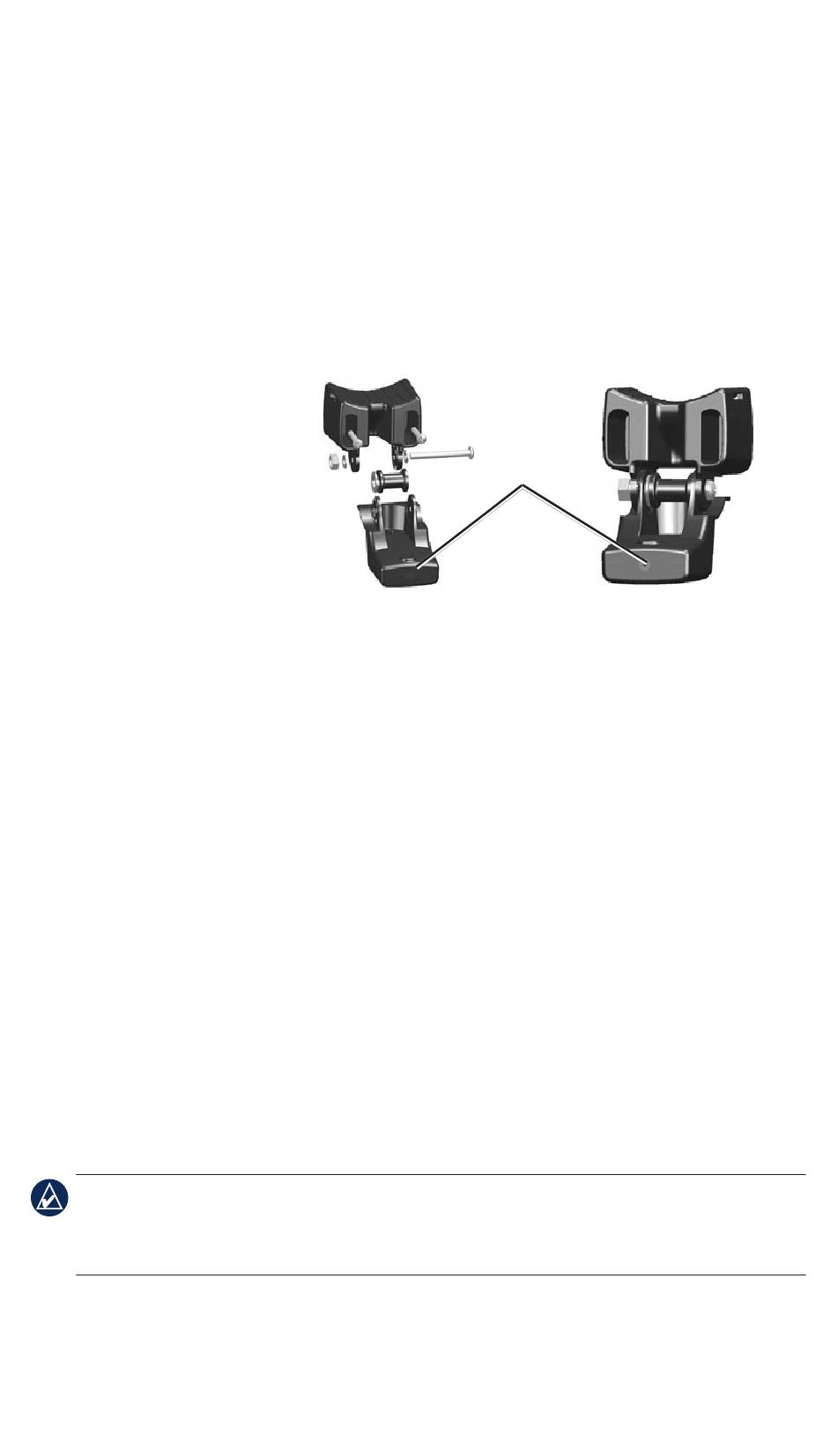

1. Setzen Sie die
Gummischeibe und das
Kunststoff-Distanzstück
gleichzeitig in den
Intelliducer ein. Tragen Sie
KEINEN Schmierstoff auf die
Gummischeibe auf.
2. Verlegen Sie das
NMEA 2000-Kabel bzw.
das Stromversorgungs-/
Datenkabel zur Rückseite
des Intelliducers. Schieben Sie den Intelliducer in die Intelliducer-Halterung.
3. Bringen Sie die flache 5-mm-Unterlegscheibe an der Schraube 10-32 × 4,445 cm (1,75 Zoll)
an und setzen die Schraube in die Intelliducer-Halterung, das Distanzstück und die
Gummischeibe ein.
4. Bringen Sie die zweite flache 5-mm-Unterlegscheibe am überstehenden Ende der Schraube
10-32 × 4,445 cm (1,75 Zoll) an. Ziehen Sie die Sicherungsmutter 10-32 handfest an.
Ziehen Sie den Intelliducer nach dem Einbau auf dem Boot erneut fest an.
Schritt 2: Montage des Intelliducers
Bei der Anbringung an einem Heckspiegel müssen die folgenden Punkte beachtet werden,
um eine optimale Leistung zu erzielen:
• Damit das Echolot ordnungsgemäß funktioniert, muss sich der Intelliducer in ruhigem
Wasser befinden.
• Montieren Sie den Intelliducer so nahe wie möglich an der Bootsmitte.
• Montieren Sie den Intelliducer NICHT an Stellen, an denen er beim Zuwasserlassen,
Schleppen oder Unterstellen beschädigt werden könnte.
• Montieren Sie den Intelliducer bei Booten mit nur einem Propeller NICHT zu nahe am
Propeller. Der Intelliducer kann zu Kavitation führen, wodurch sich die Fahrleistung
des Bootes verschlechtern oder der Propeller beschädigt werden kann. Sofern möglich,
montieren Sie den Intelliducer bei Schiffen mit zwei Propellern zwischen die Antriebe.
HINWEIS: Montieren Sie den Intelliducer NICHT hinter Stabilisierungsflügeln, Verstrebungen,
Armaturen, Wassereinläufen, Wasseraustrittsöffnungen oder hinter anderen Stellen, an denen
Blasen oder Wasserturbulenzen entstehen. Um optimal zu funktionieren, muss sich der Intelliducer
in homogenem Wasser (keine Turbulenzen) befinden.
18
Rückseite des Intelliducers Rückseite des Intelliducers
Einbauanweisungen Intelliducer für Heckmontage
