Quinta – Centrale de commande
2.4

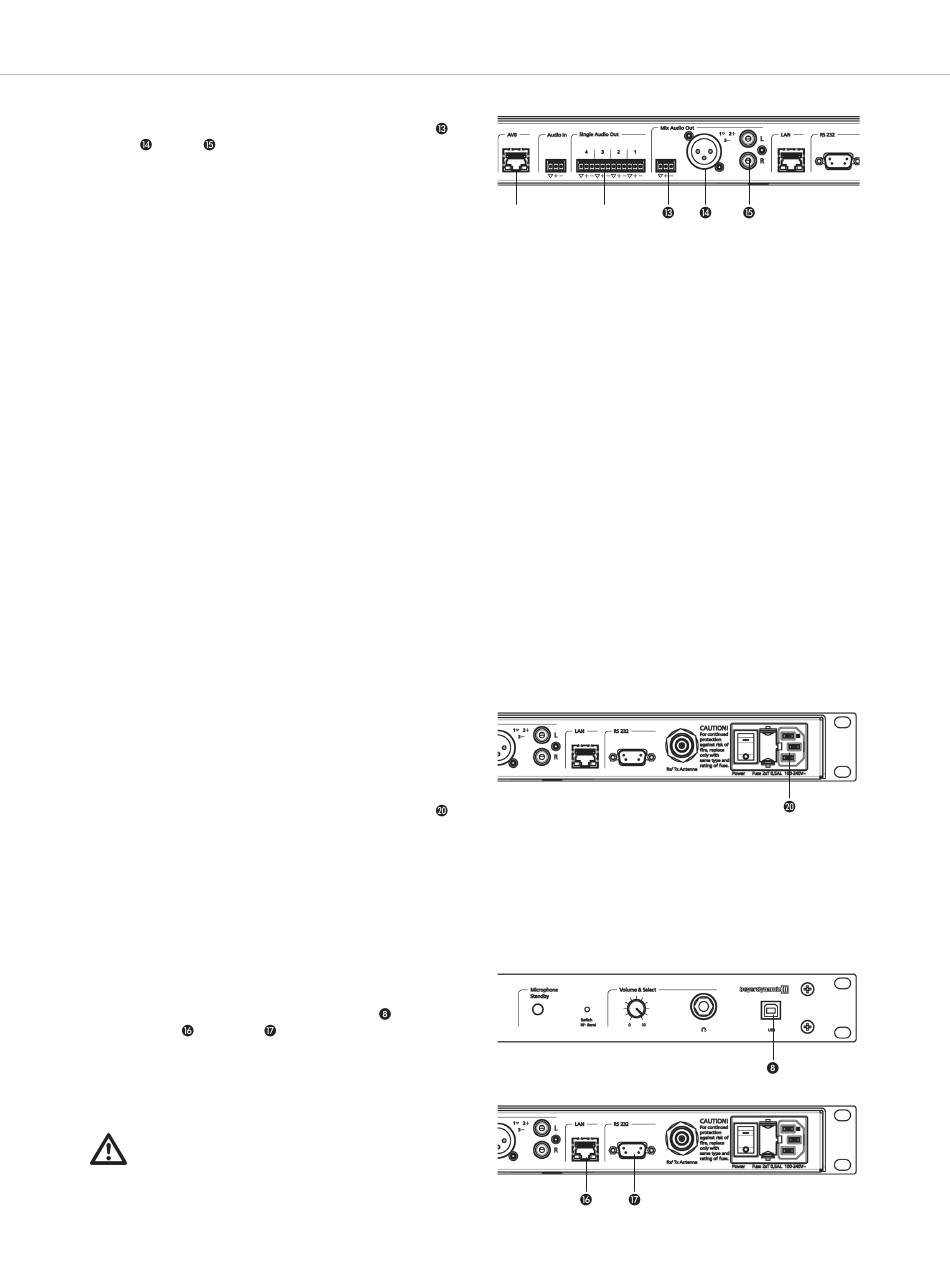

Branchement audio

• Si nécessaire, raccordez la sortie principale audio Mix
XLR ou RCA de la centrale de commande Quinta CU à
l'entrée d'un amplificateur mélangeur ou d'une table de
mixage.
• Pour injecter les signaux audio dans un réseau, veuillez
raccorder le port réseau AVB* µ via un câble CAT5 avec le
réseau. Vous pouvez également raccorder d'autres sources audio
ou appareils audio avec port AVB ayant fonction de « talker »
(p. ex. microphone) ou « listener » (p. ex. haut-parleurs) ainsi
que des appareils DSP pour le traitement des données audio.
• Vous pouvez par exemple brancher des haut-parleurs externes
sur les différents canaux de la sortie audio ¹.
• Veillez à ce que les câbles ne puissent être tordus ou sectionnés.
*AVB est une série de standards développés pour les réseaux
audio/vidéo pour la transmission des données et grâce auxquels les
composants les plus divers peuvent communiquer entre eux.
AVB est basé sur IEEE 802 Ethernet pour le streaming en temps réel
de contenus audio et vidéo via Ethernet.
AVB se caractérise par une réservation de flux large bande, une
horloge low-jitter master clock, des temps de latence courts et un
mécanisme de timing pour la synchronisation. AVB met suffisam-
ment de largeur de bande brute à disposition pour transmettre
jusqu'à 200 canaux audio via un seul port Ethernet Gigabit. Dans la
pratique, une partie d'entre eux peut être utilisée pour permettre des
fonctions étendues. Pour ce faire, un réseau AVB sépare le
trafic de données AVB du trafic de données standard Ethernet et
gère les flux en conséquence. Ce qui signifie qu'un réseau AVB peut
être raccordé à un réseau Ethernet standard et ainsi transférer des
données vers et depuis le réseau. Le débit de streaming de médias
peut uniquement être garanti à l'intérieur d'un groupe d'appareils
tous compatibles AVB.
2.5

Connexion secteur

• Assurez-vous que les valeurs de raccordement correspondent
à celles de votre alimentation secteur. Un raccordement du
système à la mauvaise alimentation peut provoquer de graves
dommages.
• Veillez à ce que le cordon d'alimentation ne puisse être tordu
ou sectionné.
• Raccordez la centrale de commande Quinta CU au secteur
L'alimentation de la centrale de commande peut commuter
automatiquement sur une tension alternée entre 100 et
240 volts pour 50 - 60 Hz.
2.6 Raccordement du système de contrôle
multimédia et de l'ordinateur
• Pour l'intégration dans un système de contrôle multimédia ou
pour la configuration, le pilotage et la surveillance du système
via le logiciel Quinta, veuillez relier le port USB
réseau LAN ou RS 232
au contrôleur multimédia ou au PC. L'adresse IP par défaut
de Quinta CU est : 192.168.1.55
• Si la centrale de commande Quinta CU est reliée à un point
d'accès WiFi, il est possible d'accéder en WiFi, par exemple
via un smartphone, au serveur Web de Quinta CU.
Important :
N'essayez jamais d'accéder simultanément avec le
contrôleur multimédia et le logiciel Quinta Conference à
la centrale de commande Quinta CU. En pareil cas, un
fonctionnement correct du système ne saurait être
garanti.
,
.
ou la prise
(câble null modem nécessaire)
µ ¹
9
