Positionnement de la centrale de commande

• Si vous n'utilisez pas d'antennes déportées, placez la centrale
de commande Quinta CU dans la pièce où a lieu la conférence.
En présence d'antennes déportées, placez les antennes dans la
pièce où a lieu la conférence.
• Evitez la projection d'ombre sur les antennes, notamment par
des surfaces métalliques.
• Les postes Quinta MU travaillent au mieux en visibilité directe
avec les antennes de la centrale de commande Quinta CU. Des
obstacles de grand format restreignant la visibilité peuvent
2.3

Raccordement des antennes

2.3.1 Raccordement direct des antennes

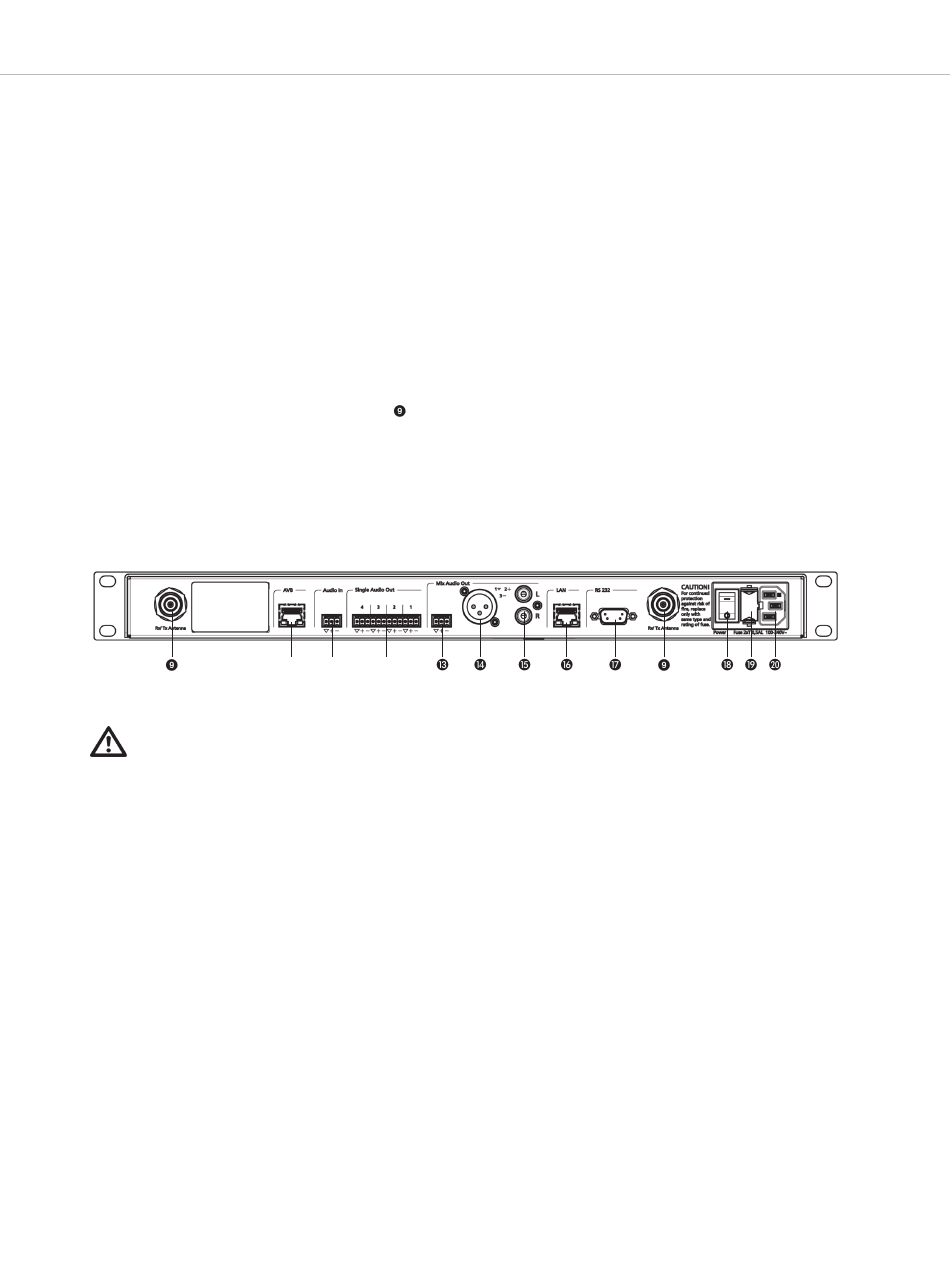

• Branchez les antennes sur les bornes d'antenne
fonctionnement Diversity, les antennes doivent impérativement
être toutes les deux connectées ! Une électronique d'évaluation
commute sans bruit à l'émission comme à la réception sur
l'antenne offrant le meilleur signal.
• Pour le fonctionnement autonome « stand-alone », nous recom-
mandons les antennes tige à angle droit CA Q 11 fournies.
Important :
• Nous recommandons un contact visuel entre les
antennes et postes d'appel, c.-à-d. une absence
d'obstacles entre la centrale de commande Quinta CU,
en l'occurrence les antennes déportées et les postes
d'appel. Avec un contact visuel entre la centrale de
commande et les postes d'appel ainsi que les antennes
tige à angle droit, la portée de transmission s'élève à env.
30 - 50 m à l'intérieur de pièces fermées.
. FPour le
µ ¸ ¹
affecter la transmission radio. En présence de telles installations,
l'utilisation d'antennes déportées peut en certains cas contribuer
à améliorer la qualité HF.
• Si vous souhaitez installer plusieurs centrales de commande
Quinta CU dans une baie 19", veuillez respecter une distance
d'au moins 1 UH entre les différentes centrales de commande
afin d'éviter les perturbations, ce, en particulier si vous n'utilisez
pas d'antennes déportées.
2.3.2 Raccordement d'antennes déportées
• La centrale de commande Quinta CU fonctionne également avec
des antennes déportées. Nous recommandons l'utilisation de
câbles à très basse atténuation de 10 et 20 m de longueur. Nous
vous rappelons que les antennes doivent être montées à
distance.
La structure de surface de la table joue également un rôle
important pour une portée de transmission optimale. Les tables en
bois ou en plastique sont idéales. Les tables en métal peuvent
limiter le rayonnement et ainsi la portée de transmission maximale
possible.
• Avec un contact visuel, une distance minimale de 1 m entre les
antennes et les postes doit impérativement être respectée.
