Bosch Rexroth AB, Manuel d'utilisation, Hägglunds Spider2, RF15330-WA/03.2015
4.3.6 devicenet
4.3.6.1 diodes d'indication
désignation description
D1
Non utilisé
État du
D2
réseau
État du
D3
module
D4
Non utilisé
Dispositif
D5
de
surveillance

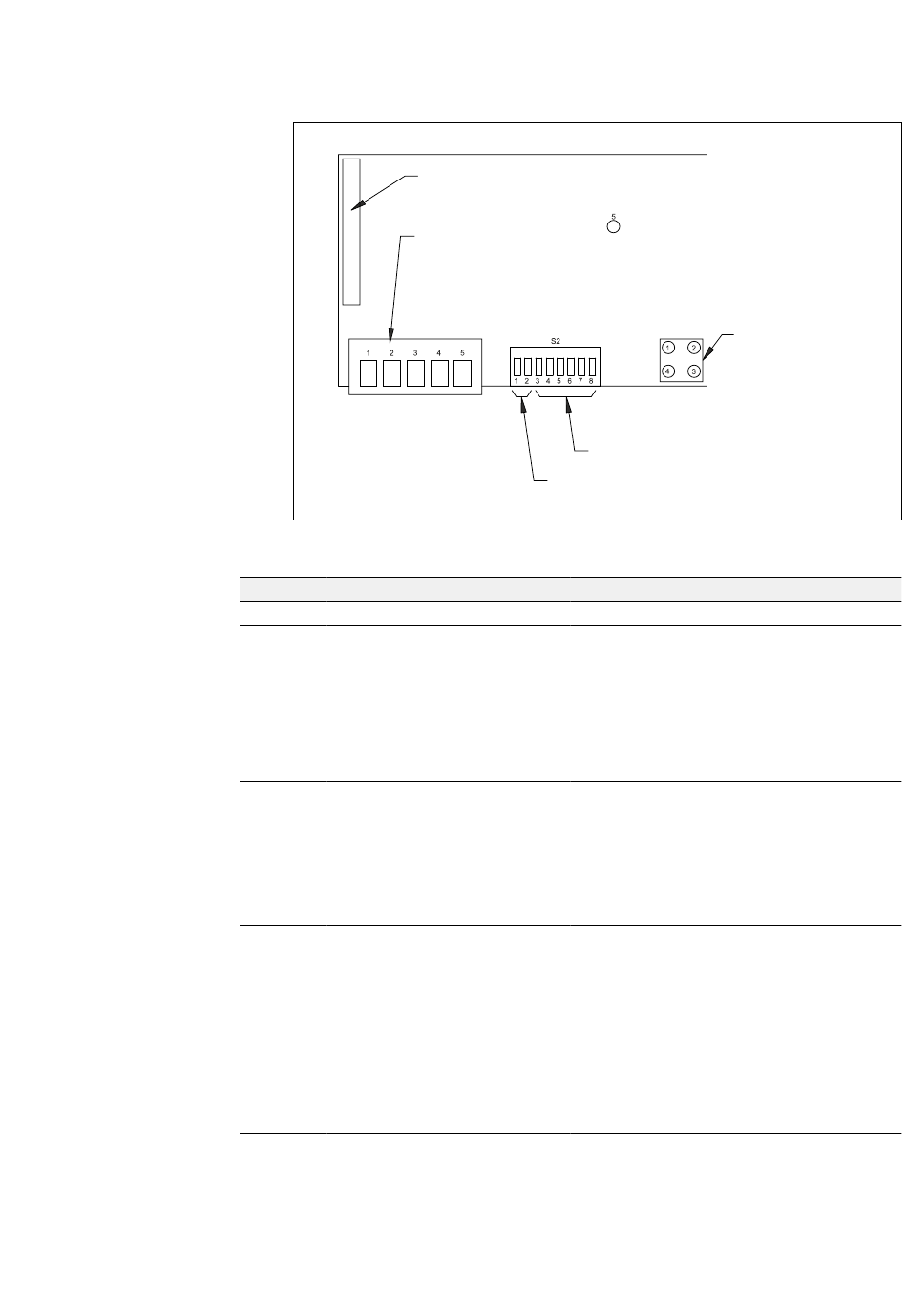

Carte principale, cavaliers et borniers
Connecteur carte principale
Connecteur
Devicenet
Interrupteurs débit en Bauds
Fonction
Information
Off
Non connecté/Non en ligne
Vert
Lien OK, en ligne, connecté
Clignotant vert
En ligne, non connecté
Rouge continu
Échec de lien critique
Clignotant rouge
Délai de connexion dépassé
Off
Pas d'alimentation au périphérique
Vert
Périphérique opérationnel
Clignotant vert
Taille des données plus grande que celle configurée
Rouge continu
Défaut irrécupérable
Clignotant rouge
Erreur mineure
Clignotant vert 1Hz
Initialisation et marche OK.
Clignotant vert 2Hz
Non initialisé.
Rouge
Erreur interne non spécifiée ou fonctionnement
en mode BootLoader.
Clignotant rouge 1 Hz
Erreur RAM.
Clignotant rouge 2 Hz
Erreur ASIC ou FLASH.
Clignotant rouge 4 Hz
Erreur DPRAM.
Diodes
d'indication
Interrupteurs Mac ID
43/68
DD00070553
