Fixation du coffret
Fixer le déclencheur manuel à hauteur minimum de 1m30.

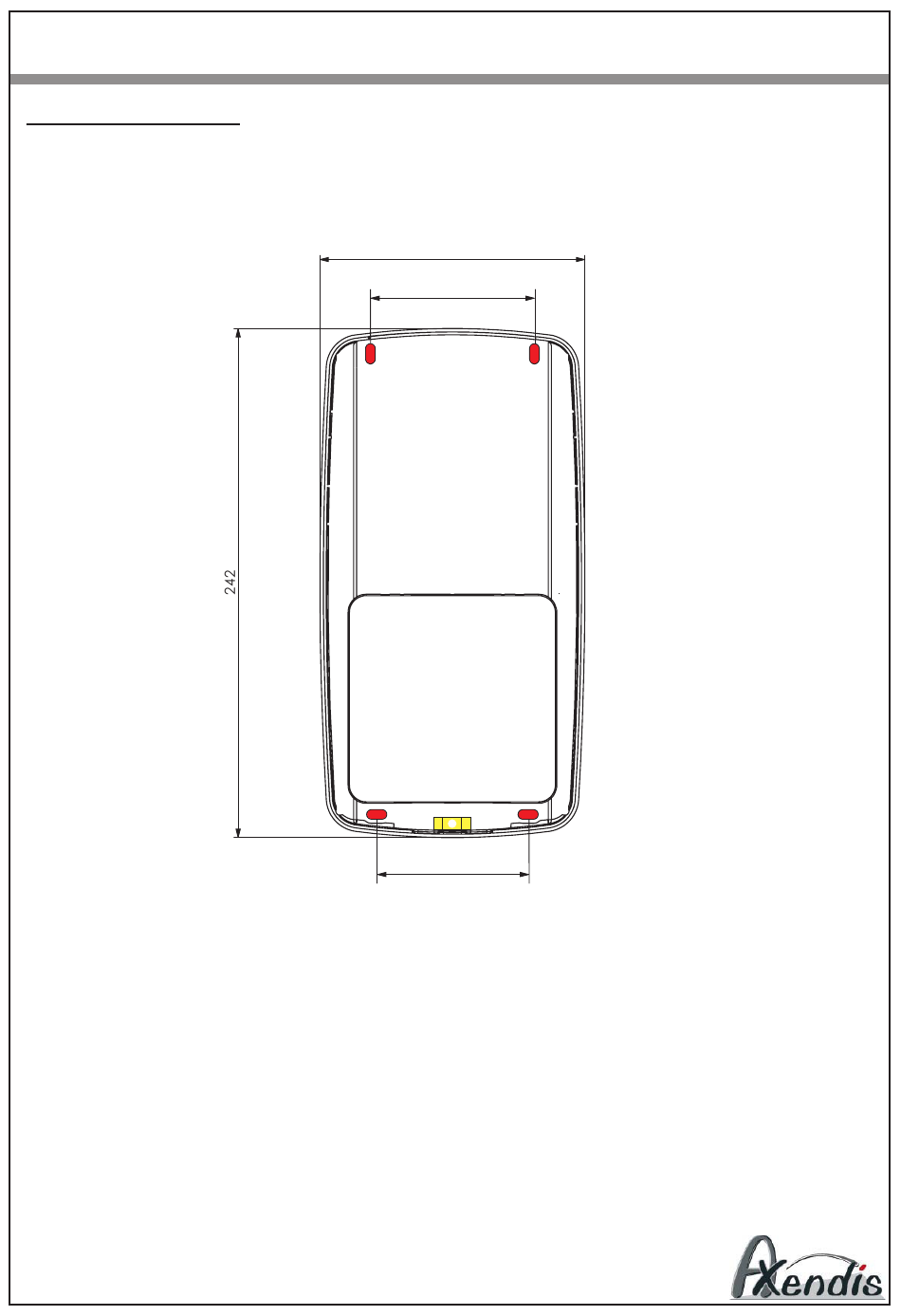

S'aider du niveau à bulle intégré (en jaune sur le schéma) pour placer le coffret.
1.
Ouvrir la façade avant du coffret.
2.
Tracer au mur les emplacements des fixations (s'aider des repères rouges sur le schéma).
3.
Percer les trous.
4.
Placer les deux vis du haut.
5.
Accrocher le socle du coffret au mur.
6.
Placer les deux vis du bas.
7.
Serrer les vis.
8.
Replacer la façade avant sur le socle du coffret.
EA Type 4
126
78
72
