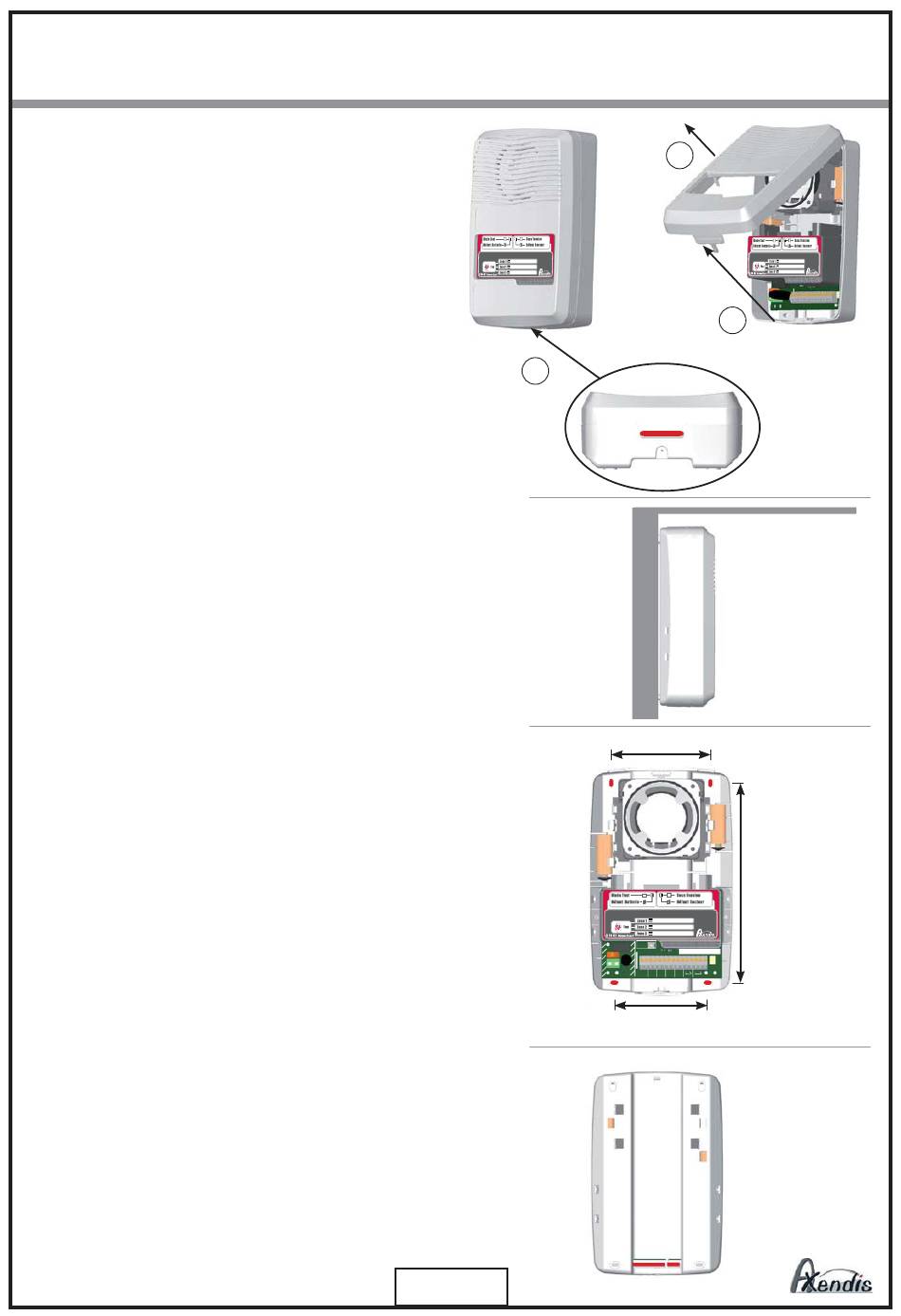

Ouverture et fermeture du coffret
1.
Appuyer sur l'encoche en dessous du boîtier
2.
Soulever vers le haut
3.
Retirer la façade avant
Pour refermer le coffret, replacer la façade avant
en enclenchant d'abord le haut dans les enco-
ches situées sur le coffret, puis clipser le bas de
la façade.
Recommandation d'installation
Installer le tableau d'alarme à un point visible et
non accessible au public, de préférence en hau-
teur à quelques centimètres du plafond.
Fixation du tableau
Fixer le socle du coffret au mur en perçant les
trous de fixation selon les repères rouges du
schéma ci-contre.
Passage câble
Le passage câble se situe au bas du coffret à
l'arrière. La forme arrière du socle permet le pas-
sage câble vers le haut du coffret.
Précautions: séparer les câbles T.B.T.S.
des câbles secteur B.T. L'installation doit
être conforme aux exigences de la norme
NF C 15-100.
NOTICE D'UTILISATION
ET D'EXPLOITATION
Page 5/10
3
1
mur
112 mm
MODE
TEST
N
L
Fusible
Secteur
230V~
-
+
-
+
-
+
T1 T2
-
+
C
R
C
R
Commande
Avertisseur
DM-Z3
DM-Z2
DM-Z1
Marche/Arrêt
Sonore
Ctc Aux.
Alarme
106 mm
Rev.A1
2
plafond
225 mm
T
