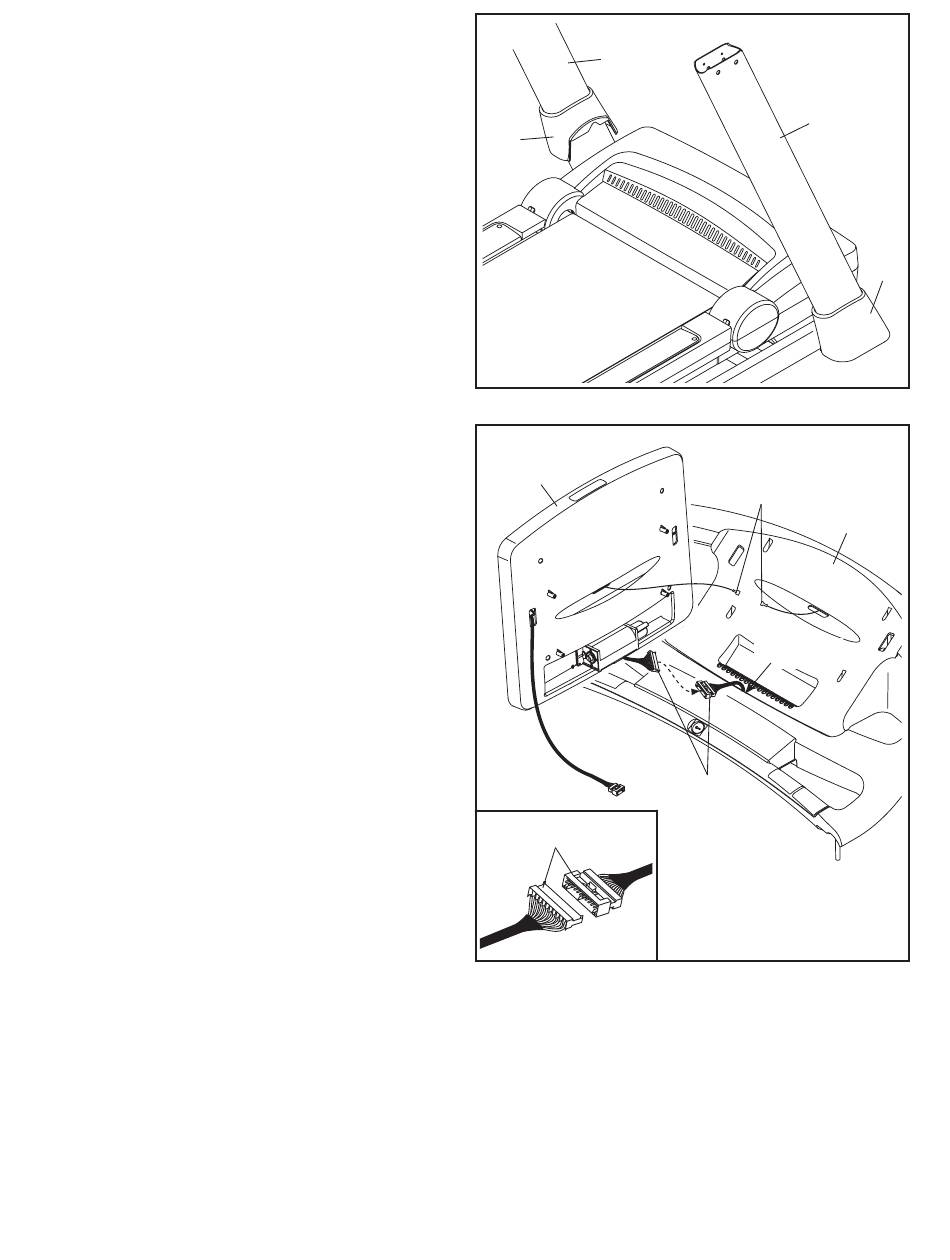

7. Identifiez le Couvre-Base Gauche (88) et le
Couvre-Base Droit (89).
Glissez le Couvre-Base Gauche (88) sur le
Montant Gauche (81). Glissez le Couvre-Base
Droit (89) sur le Montant Droit (82).
8. Tenez la Console (98) près de la Base de la
Console (101). Branchez les deux fils de mise à
la terre indiqués.
Ensuite, branchez les deux groupements de fils
indiqués. Reportez-vous au schéma encadré.
Les connecteurs doivent glisser facilement
l'un dans l'autre de façon à s'emboîter. Si
tel n'est pas le cas, retournez l'un des connec-
teurs et ressayez. SI LES CONNECTEURS
NE SONT PAS RELIÉS DE FAÇON APPRO-
PRIÉE, LA CONSOLE RISQUE D'ÊTRE
ENDOMMAGÉE LORS DE LA MISE EN
MARCHE. Ensuite, introduisez le groupement
de fils dans l'orifice indiqué.
7
81
88
8
98
Groupement de Fils
10
82
Fils de Mise
à la Terre
101
Orifices
Groupement
de Fils
89
