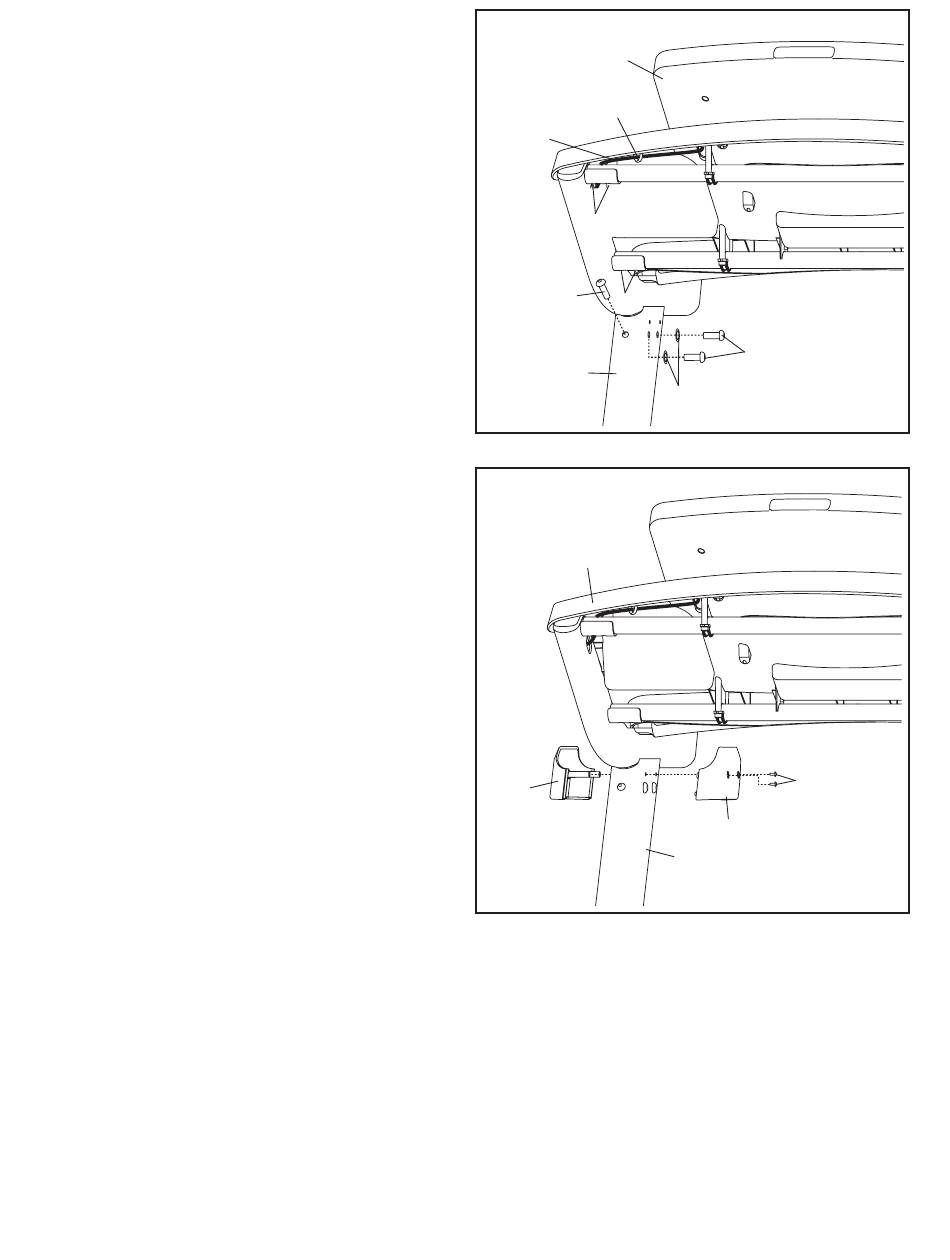

15. Placez l'ensemble console sur le Montant Droit
(82) et le Montant Gauche (non illustré). Veillez
à ne coincer aucun des fils.
Engagez quatre Vis 5/16" x 1" (5) avec des
Rondelles Étoilées 5/16" (12) et deux Boulons
5/16" x 1 1/4" (4) dans le Montant Droit (82) et
le Montant Gauche (un seul côté est indiqué) ;
engagez les six Boulons, et serrez ensuite
chacun d'eux.
Serrez l'attache en plastique autour du fil de la
console, puis sectionnez l'extrémité de l'attache.
Serrez l'ensemble des huit Vis 1/4" x 3/4" (3)
(quatre seules sont indiquées).
16. Positionnez le Couvre-Montant Externe Droit
(84) et le Couvre-Montant Interne Droit (83)
contre le Montant Droit (82), tel qu'il est indiqué.
Fixez les Couvre-Montants à l'aide de deux Vis
#8 x 3/4" (1).
Fixez le Couvre-Montant Externe Gauche
et le Couvre-Montant Interne Gauche au
Montant Gauche (non illustré) tel qu'il est
décrit plus haut.
Reportez-vous aux étapes 4 et 6. Serrez les
quatre Boulons 3/8" x 4 1/4" (6) et les deux
Boulons 3/8" x 1 1/2" (7).
