Step 9.

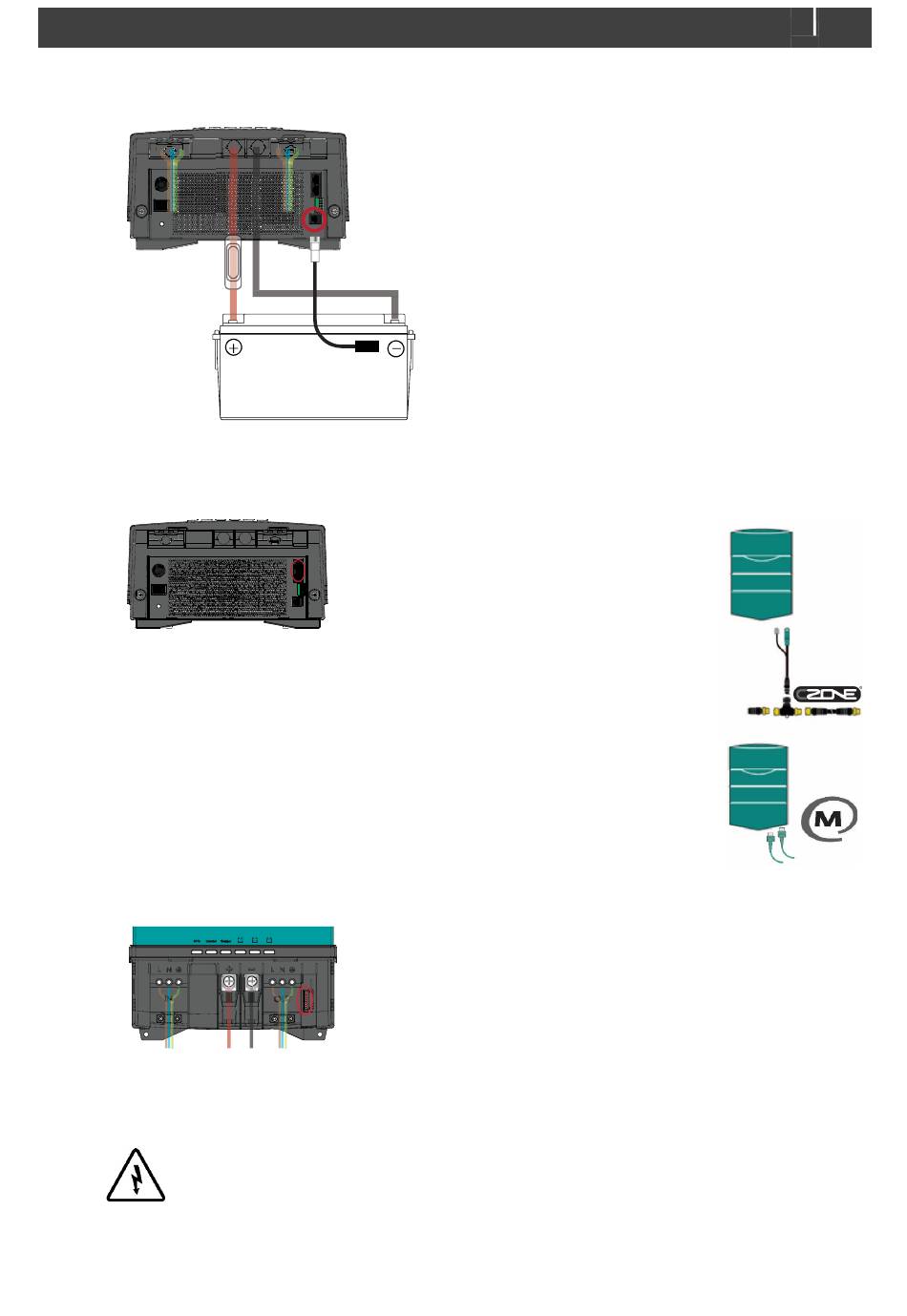

Fixez le capteur de température de batterie au boîtier du groupe de batteries. Branchez ensuite le câble du
capteur de température dans la prise jack « temp.sensor ».
Step 10. Sur le côté gauche du CombiMaster, contrôlez le cavalier en sélectionnant le système de mise à la terre.
Référez-vous à la section 4.5.3 à la page 10.
Step 11. Option : connectez le CombiMaster au réseau CZone ou MasterBus. Référez-vous à la section 4.9 à la page 15
pour plus d'informations sur l'intégration dans le système.
Step 12. Option : utilisez un petit tournevis pour changer le réglage des commutateurs DIP. Référez-vous à la section 5.1 à
la page 16.
Step 13. Option : connexion d'une entrée d'alarme externe ou de commutateur à distance. Référez-vous à la section 4.8.
Step 14. Réglez la tension de sortie souhaitée et d'autres réglages de configuration à l'aide du panneau de contrôle à
distance ou des commutateurs DIP. Référez-vous au chapitre 5.
Step 15. Vérifiez tout le câblage. Si l'intégralité du câblage est correcte : placez le fusible du convertisseur.
AVERTISSEMENT
Lorsque le fusible est placé, les condensateurs internes peuvent provoquer une étincelle. Ce
phénomène est normal.
Step 16. Fermez le compartiment de connexion et serrez les quatre vis en bas.
Step 17. Allumez le CombiMaster.
Gamme CombiMaster 230 V – Manuel d'installation et d'utilisation
Remarque : les batteries lithium-ion ne nécessitent aucun
Ajouter le CombiMaster à un réseau CZone
Débranchez la rocade à la connexion de rocade
1
la plus proche et ajoutez un connecteur en T.
Rebranchez la (les) connexion(s) de rocade avec
2
le nouveau connecteur en T en place.
Connectez le câble de liaison RJ45 CZone/MB au
3
coupleur noir sur le T, puis connectez-le au
CombiMaster .
Ajouter le CombiMaster à un réseau MasterBus
1 Débranchez un câble MasterBus ou une
terminaison de l'appareil MasterBus le plus proche
et connectez-le au CombiMaster.
2 Connectez le nouveau câble MasterBus à l'autre
appareil MasterBus, puis connectez-le au
CombiMaster.
Assurez-vous que le réseau est correctement
terminé.
Remarque : s'ils sont ajoutés à un réseau CZone, les commutateurs DIP
sont utilisés pour définir l'adresse CZone pendant la
configuration.
!
capteur de température.
