Ce dont vous avez besoin
Assurez-vous d'avoir toutes les pièces nécessaires à l'installation d'un CombiMaster :
•
CombiMaster (inclus).
•
Capteur de température pour batteries avec câble et prise (inclus).
Pour une configuration CZone, un câble de liaison RJ45-M12 CZone/MB (inclus) et un raccord en T (non inclus).
•
•
Pour une configuration MasterBus, un câble RJ45 MasterBus (non inclus).
Câbles CC pour connecter le CombiMaster aux batteries et au négatif commun. Référez-vous à la section 4.5.1 pour les
•
spécifications.
Porte-fusible CC avec fusible CC à intégrer dans le câble CC positif.
•
Vis/boulons (de 6 mm de diamètre avec chevilles) pour montage du boîtier sur une surface. Utilisez des matériaux de
•
montage adaptés pour supporter le poids du CombiMaster.
Câble CA pour connecter l'entrée CA à une source d'alimentation CA. Référez-vous à la section 4.5.2 pour les
•
spécifications.
Batteries. Référez-vous à la section 4.3 pour les spécifications.
•
•
Embouts de câbles fiables et adaptés, cosses de câbles, bornes de batteries et borniers.
Nous recommandons au minimum l'outillage suivant :
Clé à douille de 13 mm pour fixer les câbles CC principaux.
•
•
Clé à douille de 10 mm pour fixer la connexion à la terre.
•
Tournevis à tête plate de 1,0 x 4,0 mm pour fixer les bornes à vis du câblage CA.
Outils pour fixer les vis/boulons (Ø 6 mm) avec chevilles pour le montage du boîtier sur une surface.
•
•
Tournevis Philips n
o
2 pour ouvrir le compartiment de connexion.
4.7
Installation étape par étape

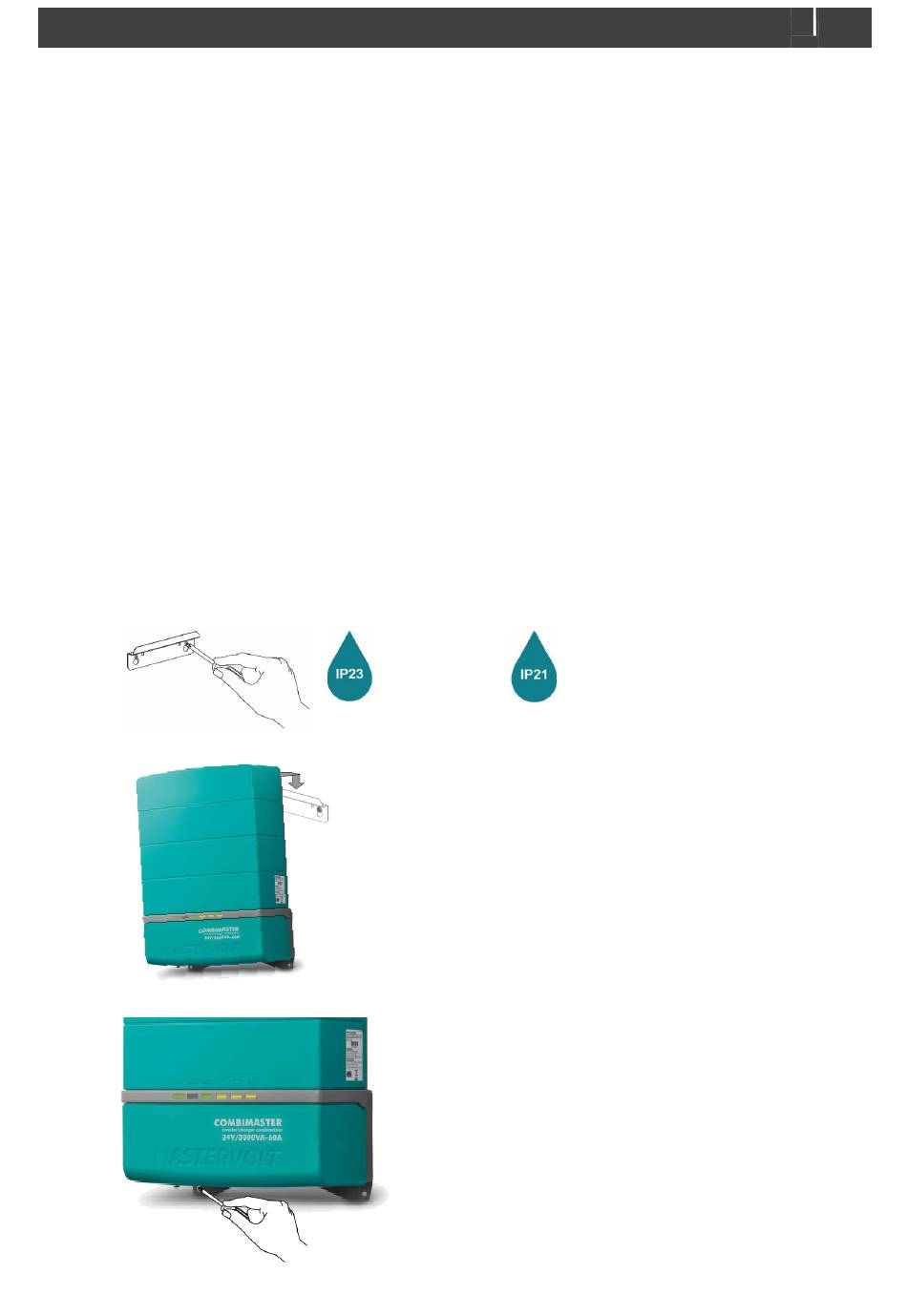

Step 1.
Coupez l'alimentation électrique.
Step 2.
Sur une surface solide, marquez les orifices pour le support de montage et fixez le support de montage à la surface.
Step 3.
Placez le CombiMaster sur le support de montage puis déplacez-le vers le bas jusqu'à ce qu'il s'enclenche.
Step 4.
Fixez le boîtier à la surface au moyen de deux vis installées au bas du boîtier.
Gamme CombiMaster 230 V – Manuel d'installation et d'utilisation
Montage mural
Montage sur table
