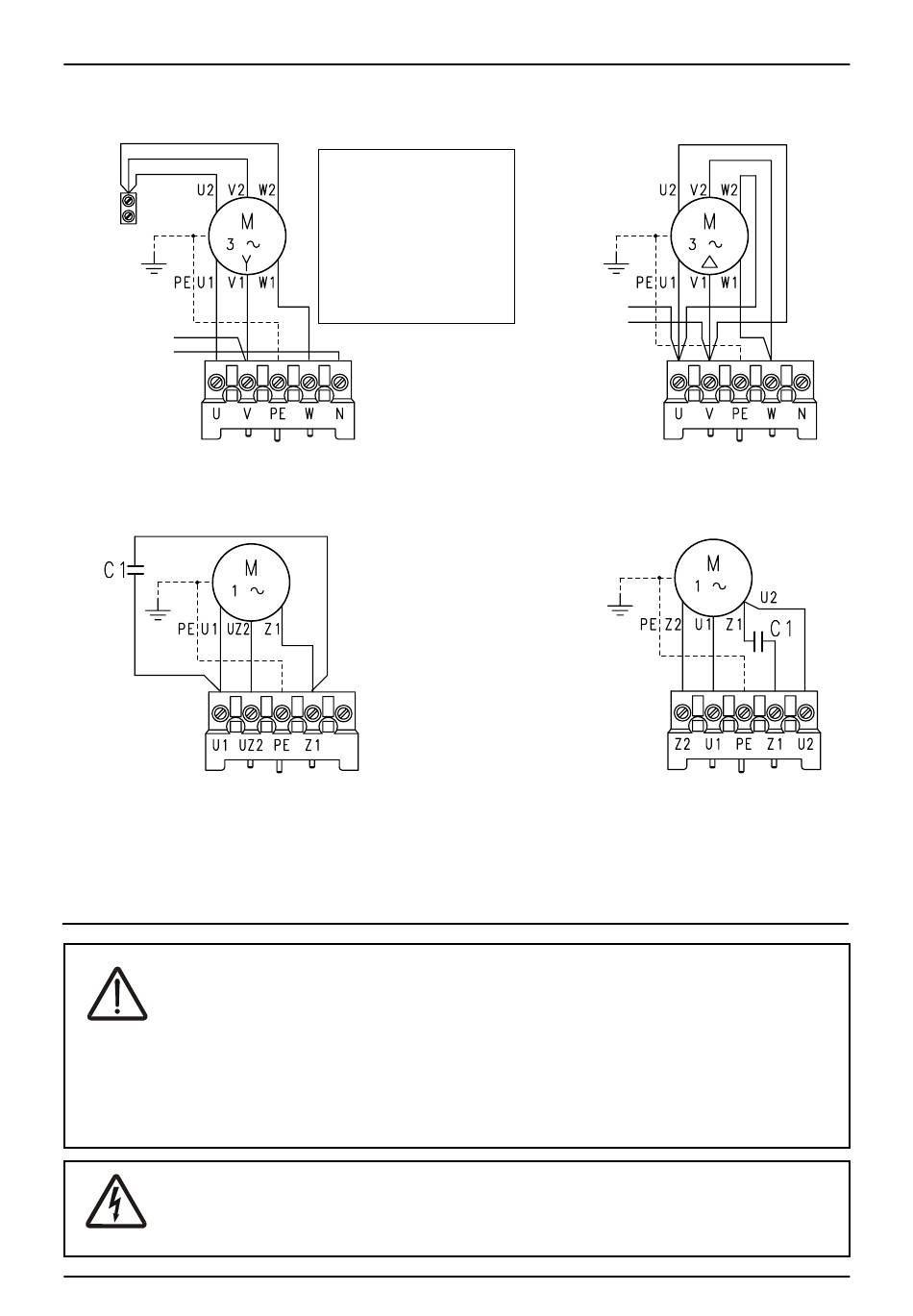

CONNEXION DU MOTEUR (câblage interne)
Courant triphasé 3 x 400 V c.a., N, PE
Connexion en étoile
brun
bleu
Branchement
du redresseur
pour le frein
Courant alternatif 1 x 230 V c.a., N, PE
Bobinage équilibré
La connexion U1 et V1 sur le connecteur du moteur est inversée pour quelques
ELEKTROMATEN .
®

ORDRE DE PHASE

Remarque !
Après avoir enfiché la prise de courant, la porte doit s'ouvrir après l'actionnement
du bouton d'ouverture. A cet effet, un champ magnétique rotatif à droite de
la tension d'alimentation étant nécessaire. Si la porte se ferme, il faut
changer le champ magnétique rotatif.
Pour courant triphasé, inclus avec DU : Inversion des phases sur le TS 981, borne X1: 1.1-1.2.
Pour courant alternatif : Inversion des phases sur la fiche moteur du câble de
raccordement, fils no. 1+3. Pour ELEKTROMATEN
Attention ! Danger de mort par électrocution
Le changement du champ magnétique rotatif ne doit être effectué qu'à l'état
exempt de tension.
IMPORTANT !
En cas de 3 x 400 V
c.a. PE sans le neutre,
le branchement du re-
dresseur pour le frein
s'effectue à partir de la
borne V et de la borne
neutre.
Page 10
Courant triphasé 3 x 230 V c.a., PE
Connexion en triangle
brun
bleu
Branchement
du redresseur
pour le frein
Courant alternatif 1 x 230 V c.a., N, PE
Bobinage asymétrique
- FU, voir page 11.
®
