Débitmètre électromagnétique
Convertisseur modèle 50XP2000
9.6
Caractéristiques électriques du convertisseur
(alimentation, consommation énergétique etc.)

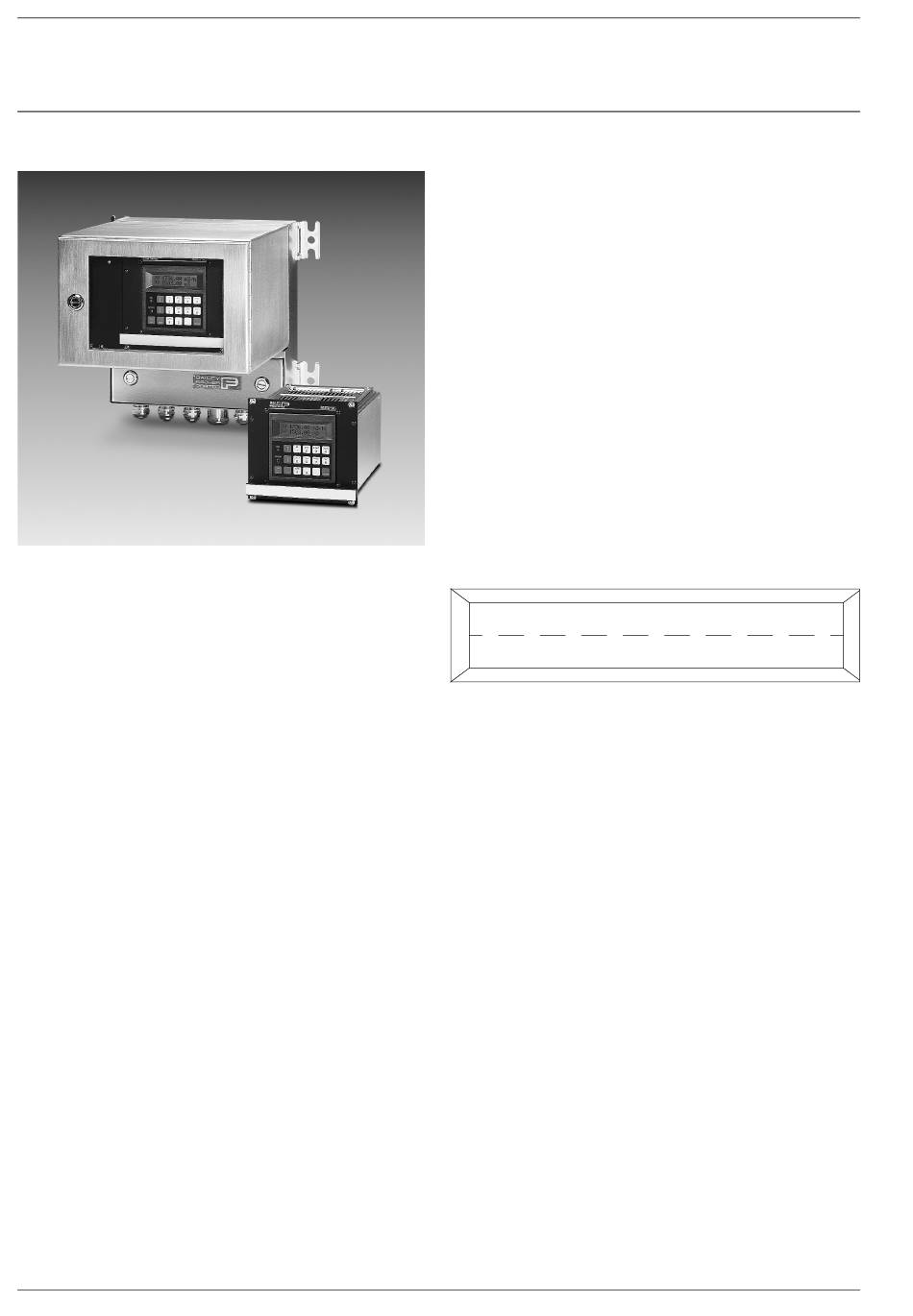

Fig. 36.
Boîtier de convertisseur montage mural et boîtier
rack 19"
Débit
Continu, 0,5 m/s à 9,99 m/s
Conductivité
≥ 50 µs/cm
Temps de réponse
0-99% de réponse indicielle (équivalent à 5 τ)
≥ 10 s
Amortissement
Réglable sur 200 s
Alimentation
115/230 V C.A. ± 10 %
24 V C.A. ± 10 %
50/60 Hz ± 6 %
Ondulation < 1,5 Vp
Protection contre la foudre classe II pour IEC664
Protection classe I pour IEC536
Fréquence d'excitation
6 1/4 Hz, 7 1/2 Hz (alimentation 50/60 Hz )
Consommation
DN 150 à DN 2000
< 60 VA (débitmètre primaire et convertisseur)
Température ambiante
–20 à + 50 °C
Indice de protection conforme EN 60529
IP 65 pour un boîtier mural
IP 00 pour un boîtier monté sur rack 19"
Construction
Boîtier mural en acier inoxydable
B oîtier rack 19", profondeur 167 m m , 28 T E , 3 H E
36
Connexions électriques
Bornes à vis
5 x presse étoupe Pg 13,5
1 x presse étoupe Pg 16/21 pour câble de signal
Poids
Boîtier mural environ 9,3 kg
Boîtier rack 19", environ 2,8 kg
Câble de signal / Câble d'excitation
La longueur de câble maximale entre le débitmètre primaire et
le convertisseur est de 50 m. Les câbles d'excitation et de
signal sont préassemblés et connectés au convertisseur avant
l'expédition (version montée sur zone). Pour les références de
commande, reportez-vous au chapitre 8.2.
Affichage
Affichage matriciel à points 2 x 16 caractères avec technologie
Super-Twist et écran LED rétro-éclairé. Sur la 1
sens du débit et sa valeur instantanée s'affichent en % ou dans
l'unité de procédé sélectionnée. En option, la hauteur de
remplissage instantanée peut s'afficher. Sur la 2
volume du débit intégré s'affiche en unités de procédé. Il existe
un totalisateur individuel à 7 chiffres avec compteur de surdébit
pour chaque sens de débit.
→ F
→ F
Saisie des paramètres
La saisie des paramètres se fait à partir du clavier par
l'intermédiaire d'un menu sous forme de texte. Tous les
paramètres saisis, y compris la totalisation, sont enregistrés
pour une durée de 10 ans dans un EEPROM. Les paramètres
particuliers à l'appareil peuvent être facilement chargés dans
un nouveau convertisseur en appuyant sur un seul bouton.
Débitmètres pour débit direct/inverse
Une flèche située sur l'affichage et une sortie par contact
(optocoupleur), pour un signal externe, indiquent le sens du
débit actuel.
9.7
Caractéristiques du signal d'entrée
9.7.1 Remise à zéro externe
Tous les signaux de sortie peuvent être mis à zéro par un
contact externe passif ou actif (fermeture).
Optocoupleur : 16 V ≤ U
CE
9.7.2 Remise à zéro externe du totalisateur
Tous les signaux de sortie peuvent être mis à zéro par un
contact externe passif ou actif (fermeture).
Optocoupleur : 16 V≤ U
CE
ère
ligne, le
ème
ligne, le
70,01 %
10350 m3
≤ 30 V DC, R
= 2000 Ω
i
≤ 30 V DC, R
= 2000 Ω
i
