Le altre pagine di menù variano con le funzioni associate e sono descritte
successivamente per tipologia di indicazione o settaggio. Una volta entrati
in un qualunque menù la parte bassa della pagina mostra sempre una sin-
tesi dei parametri principali di funzionamento (stato di marcia o eventuale
fault, velocità attuata e pressione).
Questo consente di avere una costante visione dei parametri fondamentali
della macchina.

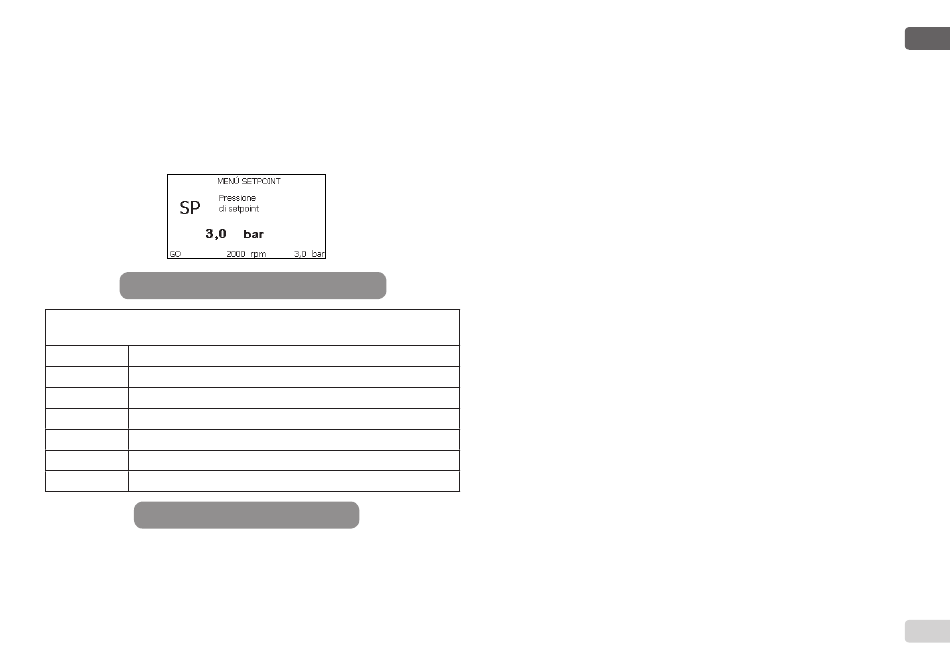

Figura 15: Visualizzazione di un parametro di menù
Indicazioni nella barra di stato in basso ad ogni pagina
Identificatore
GO
SB
Disabilitato Stato motore disabilitato manualmente
rpm
bar
Presenza di un errore che impedisce il pilotaggio dell'elettropompa
FAULT
Tabella 10: Indicazioni nella barra di stato
Nelle pagine che mostrano parametri possono comparire: valori numerici e
unità di misura della voce attuale, valori di altri parametri legati all'imposta-
zione della voce attuale, barra grafica, elenchi; vedi Figura 15.
Descrizione
Motore in marcia
Motore fermo
Giri/min del motore
Pressione dell'impianto

6.4 - Blocco impostazione parametri tramite Password

Il dispositivo ha un sistema di protezione tramite password. Se si imposta
una password i parametri del dispositivo saranno accessibili e visibili, ma
non sarà possibile modificarli.
Il sistema di gestione della password si trova nel menù "assistenza tecni-
ca" e si gestisce tramite il parametro PW

6.5 - Abilitazione disabilitazione motore

In condizioni di funzionamento normale, la pressione ed il successivo ri-
lascio di entrambi i tasti "+" e "-" comporta il blocco/sblocco del motore
(ritentivo anche in seguito a spegnimento). Qualora fosse presente un fault
allarme l'operazione sopra descritta resetta l'allarme stesso.
Quando il motore è disabilitato questo stato è evidenziato dal LED bianco
lampeggiante.
Questo comando è attivabile da qualsiasi pagina di menù, eccetto RF e
PW.

7 - SIGNIFICATO DEI SINGOLI PARAMETRI

7.1 - Menù Utente
Dal menù principale premendo il tasto MODE (oppure usando il menù di
selezione premendo + o - ), si accede al MENU UTENTE. All'interno del
menù il tasto MODE consente di scorrere le varie pagine del menù. Le
grandezze visualizzate sono le seguenti.

7.1.1 - Stato:

Visualizza lo stato della pompa.
7.1.2 - RS: Visualizzazione della velocità di rotazione
Velocità di rotazione attuata dal motore in rpm.

7.1.3 - VP: Visualizzazione della pressione

Pressione dell'impianto misurata in [bar] o [psi] a seconda del sistema di
misura utilizzato.
