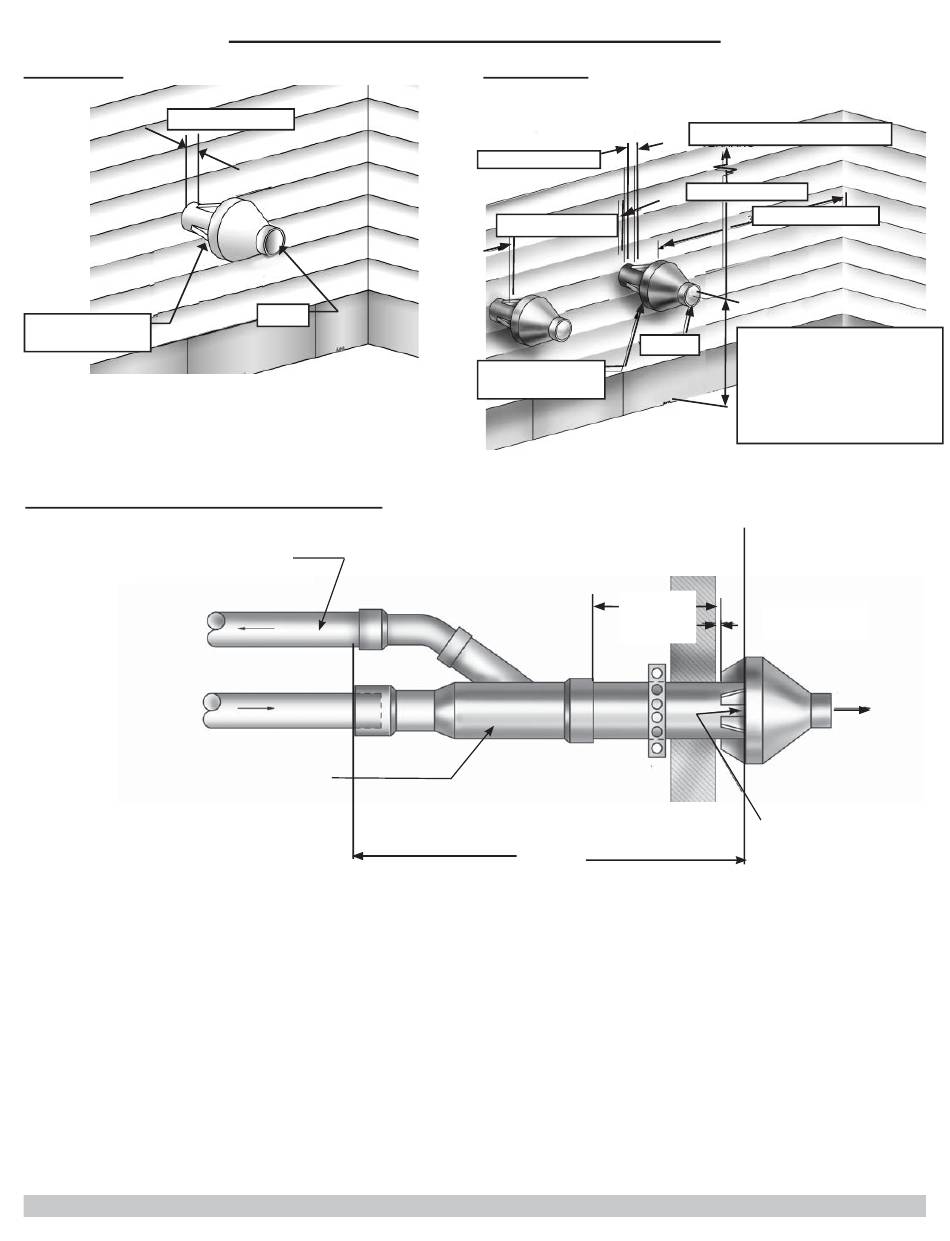

FIGURE 6-4
1 po maximum
Air nécessaire à
la combustion
FIGURE 6-6 Extrémité d'évent concentrique
*Prise d'air de combustion en
PVC de 2 ou 3 po (51 ou 77 mm)
de diamètre
Prise d'air de combustion
Ensemble pour DE de 3½ po (89 mm) -
*2 po (51 mm)
Ensemble pour DE de 4½ po (114 mm) -
3 po (77 mm)
*Remarque : 2 po (51 mm), pour une utilisation avec les modèles 050/075/100.
3 po (77 mm) pour une utilisation avec les modèles 075/100/150/200/299
4 po (101 mm), pour une utilisation avec le modèle 299.
6 - PRISES D'AIR DE COMBUSTION ET ÉVENTS
Évent
*2 po (51 mm) de diamètre = 41 po (1,1 m) de longueur
3 po (77 mm) de diamètre = 47 po (1,2 m) de longueur
** Remarque : On peut modifi er la longueur totale en coupant les canalisations
d'air nécessaire à la combustion ou d'évent, ou en les rallongeant. Une longueur
minimale de 12 po (305 mm) et maximale de 60 po (1,2 m) est permise pour
cette dimension.
Seul le PVC SDR-26 (D2241) peut être utilisé pour prolonger les canalisations.
Ne pas utiliser de tuyaux ou de raccords en PVC de nomenclature 40 pour
rallonger les conduits. Les dimensions changent lorsque les tuyaux d'air
nécessaire à la combustion ou d'évent sont plus longs ou plus courts.
FIGURE 6-5
1 po maximum
12 po minimum
Air nécessaire à
la combustion
Remarque : il est essentiel
d'installer une courroie de retenue
lors de l'installation afi n de préve-
nir les mouvements du système
d'évacuation dans le mur latéral.
marque
25
Porte-à-faux de couverture
12 po minimum
36 po minimum
Conserver un dégagement
Évent
vertical de 12 po (30 cm)
(18 po/46 cm au Canada)
au-dessus du niveau
d'accumulation de neige
prévu ou du sol.
**Voir
1"(25.4mm)
re-
Maximum
Prise d'air de
combustion
Évent
