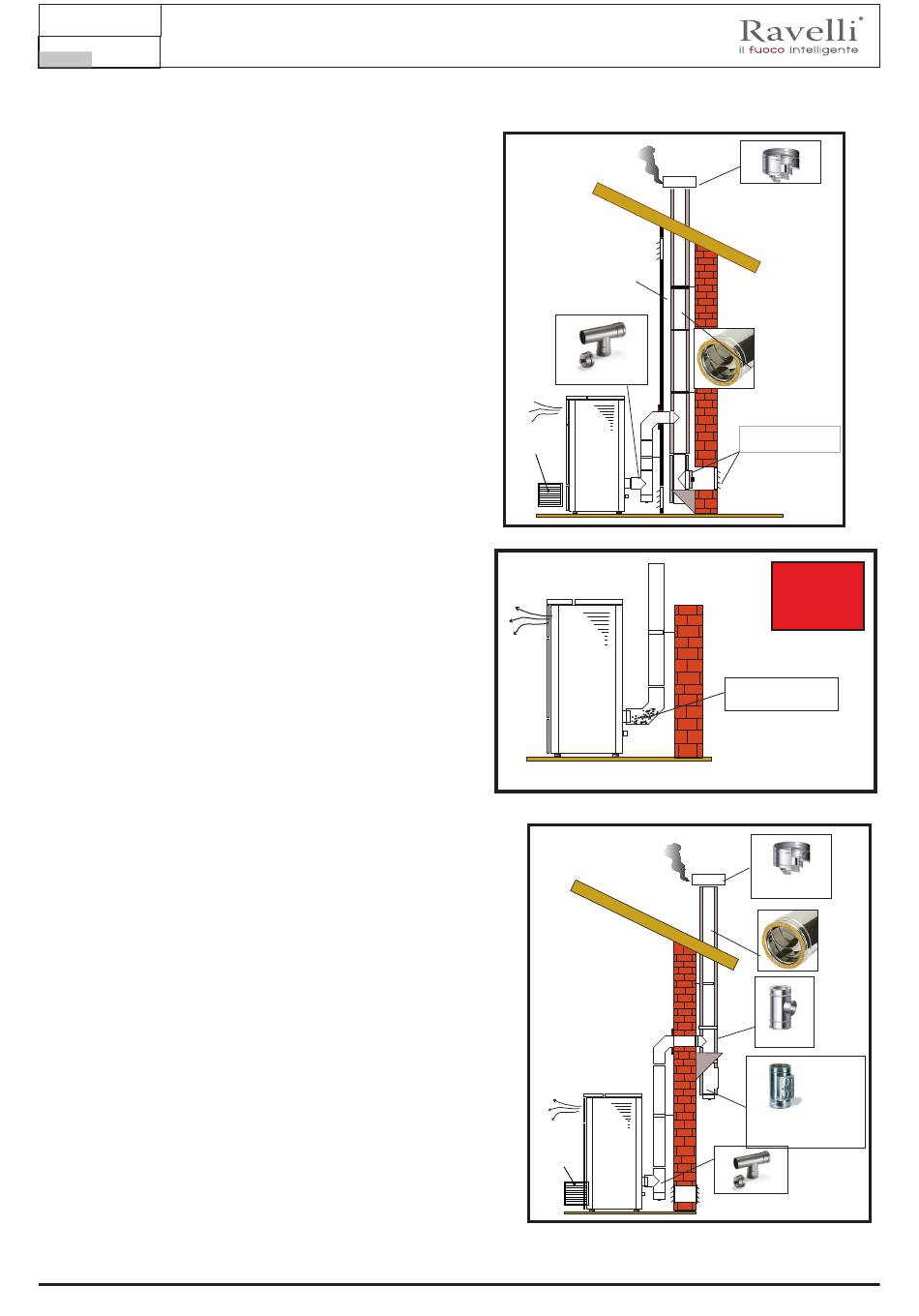

Installationsbeispiele
Bei dieser Installationsart (Abb. 1) muss der Schornstein isoliert
werden.
Der Hohlraum muss belüftet sein.
Am Boden des Schornsteins ist vorhanden und Inspektionsdeckel
entsprechend vor Wind und Regen isoliert.
Am Ausgang des ofe keine 90 ° -Kurve anbringen, da die Asche
in kurzer Zeit den Durchgang von Dämpfen blockieren kann,
was zu Problemen mit dem ofen führt (siehe Abb. 2).
Bei dieser Art der Installation (siehe Abb. 3) muss der Rauchkanal
(dh der innere Teil des Gehäuses, der den ofen mit dem
Schornstein verbindet) nicht isoliert werden. Für dechornstein
ist es zwingend erforderlich, ein isoliertes Rohr zu verwenden.
Im unteren Teil des Schornsteins wurde ein "T" -Anschluss mit
einer Inspektionskappe angebracht. damit der äußere Abschnitt
inspiziert werden kann. Stelleie am Ausgang des ofen keine 90
° -Kurve auf, da die Asche die Dämpfe in kurzer Zeit verstopfen
kann, was zu Problemen mit dem ofenl zug führt (siehe Abb. 2).
Bedienungs- und Wartungsanleitung R-Evolution 11
Cavity wall
T fitting for condensation
External air
intake
Smoke duct:
use of a non-insulated
tube
External
air intake
Protection from rain
Insulated chimney
Grille for air passage into the
skylight shaft with opening for
inspecting the chimney
Fig.1
NO
Ashes deposited in the
90° bend
Protection from rain
Insulated chimney
T Fitting
Combustion ashes collectiohamber
+ condensatioap Combustion ashes
collectiohamber + condensatioap
T fitting for condensation
Fig.3
