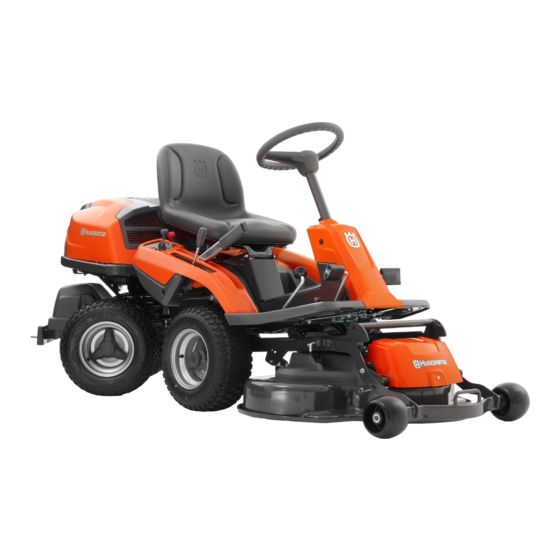

- Page 1 Manuel d’utilisa tion Rider 215TX Lir e attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine. F F F F r r r r e e e e n n n n c c c c h h h h...
-
Page 2: Explication Des Symboles
EXPLICATION DES SYMBOLES Symboles Émissions sonores dans l’environnement selon la directive de la Communauté européenne. Les émissions de la machine Ces symboles se retrouvent sur la tondeuse autoportée et sont indiquées au chapitre Caractéristiques dans le mode d’emploi. techniques et sur les autocollants. AVERTISSEMENT! Une utilisation Embrayage erronée ou négligente peut occasionner... -
Page 3: Explication Des Niveaux D'avertissement
EXPLICATION DES SYMBOLES Explication des niveaux Avant et pendant les marches arrières, regardez derrière vous. d'avertissement Il existe trois niveaux d'avertissement. Instruction de démarrage AVERTISSEMENT! AVERTISSEMENT! Symbole utilisé en cas de risque de blessures très graves ou de mort pour l'utilisateur ou de dommages pour les environs si les instructions du manuel ne sont pas suivies. -
Page 4: Table Des Matières
SOMMAIRE Sommaire Vérification de la pression des pneus ......Vérification de la prise d’air de refroidissement du EXPLICATION DES SYMBOLES moteur ................Symboles ..............Contrôle et réglage de la pression au sol de l’unité de Explication des niveaux d'avertissement ..... coupe ................ -
Page 5: Introduction
Service professionnel Les produits Husqvarna sont vendus partout dans le monde et vous assurent à vous, le client, de recevoir une aide et un service de qualité optimale. Ainsi, avant sa livraison, votre machine aura été controllée et mise au point par votre revendeur. Reportez- vous au certificat apparaissant dans le journal d’entretien de ce mode d’emploi. -
Page 6: Journal D'entretien
Journal d’entretien Service de livraison 12 Aviser le client concernant les points suivants: Nécessité et avantages de suivre le schéma 1 Charger la batterie pendant 4 heures à 5 amp. d’entretien. max. L’impact de l’entretien et de la tenue d’un journal 2 Monter le volant, le siège et, selon les cas, le d’entretien sur le prix d’occasion de la machine. -
Page 7: Quels Sont Les Composants
QUELS SONT LES COMPOSANTS? À quoi correspond quoi sur la tondeuse autoportée? 1 Pédale d’accélérateur pour la marche avant 8 Verrouillage du carter 2 Pédale d’accélérateur pour la marche arrière 9 Frein de stationnement 3 Levier de levage de l’unité de coupe 10 Bouton de blocage pour le frein de stationnement 4 Levier de réglage de la hauteur de coupe 11 Réglage du siège. -
Page 8: Assurer La Tondeuse Autoportée
INSTRUCTIONS DE SÉCURITÉ Instructions de sécurité • Attention à l’éjecteur évitez de l’orienter vers des personnes. Ces instructions ont pour but de garantir votre sécurité. Lisez- les attentivement. • Arrêter le moteur et empêcher tout démarrage du moteur avant de nettoyer l’unité de coupe. Assurer la tondeuse autoportée •... -
Page 9: Conduite Dans Les Pentes
INSTRUCTIONS DE SÉCURITÉ Conduite dans les pentes • Prendre garde à la circulation en cas de travail près d’une route ou de traversée d’une route. La conduite dans les pentes est une des opérations • Ne jamais laisser la machine sans surveillance avec le comportant le plus grand risque de perte de contrôle ou de moteur en marche. -
Page 10: Enfants
INSTRUCTIONS DE SÉCURITÉ Entretien • Ne pas tondre près des bords, des fossés ou des remblais. La machine peut se retourner brusquement si une roue monte sur le bord d’une ornière ou d’un fossé ou • Arrêt du moteur. Pour éviter tout démarrage intempestif si un bord s’effondre. -
Page 11: Transport
INSTRUCTIONS DE SÉCURITÉ • Laisser refroidir la machine avant d’effectuer des • Réduire le risque d’incendie en retirant les herbes, les interventions dans l’espace moteur. feuilles et les autres débris qui se sont bloqués dans la machine. Laisser la machine refroidir avant de la ranger •... -
Page 12: Présentation
En raison du risque de dépôt sur la bougie, éviter de faire tourner la machine au ralenti pendant longtemps. Unité de coupe Commande de starter Rider 215TX peuvent être équipés de deux différentes unités de coupe. Le starter est utilisé en cas de démarrage à froid pour fournir •... -
Page 13: Levier De Levage De L'unité De Coupe
PRÉSENTATION Levier de levage de l’unité de coupe Pour le réglage, amenez le levier sous le bord avant du siège à gauche le siège peut ensuite être déplacé vers l’avant ou vers l’arrière pour obtenir la position désirée. Le levier est utilisé pour mettre le groupe de coupe en position de transport ou de coupe. -
Page 14: Conduite
Conduite Avant le démarrage Démarrer le moteur • Lire les consignes de sécurité et les informations sur 1 Vérifier que la commande de débrayage est enfoncée. l’emplacement et les fonctions des commandes avant le démarrage. • Effectuer l’entretien journalier avant la mise en marche selon le Schéma d’entretien. -
Page 15: Démarrage D'un Moteur Avec Batterie Faible
Conduite 6 Lorsque le moteur démarre, relâcher immédiatement la IMPORTANT! La tondeuse est équipée d’un système de 12 clé de contact en position neutre. volts avec terre négative. L’autre véhicule doit aussi comporter un système de 12 volts avec terre négative. Ne pas utiliser la batterie de la tondeuse pour démarrer START d’autres véhicules. -
Page 16: Conduite De La Tondeuse Autoportée
Conduite Conduite de la tondeuse autoportée 4 Enfoncer le bouton de verrouillage sur le levier de levage et abaisser l’unité de coupe. 1 Libérer le frein de stationnement en appuyant d’abord sur la pédale du frein de stationnement puis en la relâchant. REMARQUE! 2 Appuyez doucement sur une des pédales pour obtenir la vitesse désirée. -
Page 17: Entretien
ENTRETIEN Schéma d’entretien Voici une liste des travaux d’entretiens qui doivent être effectués sur la tondeuse autoportée. Pour les points qui ne sont pas décrits dans ce manuel d’utilisation, consulter un atelier de réparation autorisé. Périodicité d’entretien Entretien Au minimum en heures Entretien journalier avant... -
Page 18: Nettoyage
ENTRETIEN Nettoyage Aile droite Nettoyer la machine immédiatement après l’avoir utilisée. Il Retirer le bouton de la commande de vitesse (1), les vis (2 et est beaucoup plus facile de rincer les restes d’herbe avant 3) et soulever l’aile pour la retirer. qu’ils ne sèchent. -
Page 19: Réglage Du Frein De Stationnement
ENTRETIEN Contrôle et réglage du câble 3 Si nécessaire, les câbles peuvent être tendus en serrant les écrous de réglage de chaque côté de la couronne de d’accélérateur commande. Ne pas trop serrer les câbles, ils doivent juste serrer contre la couronne de direction. Vérifier que le moteur réagit à... -
Page 20: Changement De L'huile Moteur
ENTRETIEN Changement de l’huile moteur 2 Ôtez la cartouche du caisson de filtre. Remplacer le filtre à carburant monté sur le conduit toutes les 100 heures (une fois par saison) ou plus fréquemment s’il est colmaté. 3 Nettoyez le filtre en le tapant délicatement contre une surface dure. -
Page 21: Contrôle Du Système De Sécurité
ENTRETIEN Vérification de la pression des 4 Mesurer la distance entre les électrodes avec une jauge Birmingham. La distance correcte est de 0,75 mm pneus (0,030”). Régler au besoin la distance en courbant l’électrode latérale. La pression des pneus doit être de 60 kPa (0,6 bar / 9 PSI) 5 Revisser la bougie à... -
Page 22: Contrôle Et Réglage De La Pression Au Sol De L'unité De Coupe
ENTRETIEN Contrôle et réglage de la pression au Réglage du parallélisme de l’unité de sol de l’unité de coupe coupe Pour obtenir le meilleur résultat de tonte possible, l’unité de 1 Retirer le capot avant. coupe doit suivre le sol sans trop appuyer. 2 Dévissez le carter de courroie. -
Page 23: Position D'entretien Du Groupe De Coupe
ENTRETIEN 2 Desserrez l’agrafe qui retient le carter avant et déposez le AVERTISSEMENT! Faire très attention à ne carter. pas se coincer la main. 8 Retirez les deux vis du cadre de l’équipement. 3 Dégager l’étai de hauteur de coupe et le placer dans le support. - Page 24 ENTRETIEN 3 Retirer le capot avant. 9 Lever l’unité à fond jusqu’à obtention d’un clic. AVERTISSEMENT! Porter des lunettes de protection lors du démontage de l’unité de coupe. Le ressort qui tend la courroie peut se rompre et provoquer des blessures personnelles.
-
Page 25: Contrôle Des Couteaux
ENTRETIEN Contrôle des couteaux IMPORTANT! Soyez toujours vigilant et utilisez l’appareil avec bon sens. Évitez toutes les situations pour lesquelles Pour un résultat de coupe optimum, il est important de veiller vous ne vous estimez pas suffisamment qualifié. Si, après à... -
Page 26: Contrôle Du Niveau D'huile Du Moteur
Graissage Contrôle du niveau d’huile du Remplacement de l’huile moteur moteur L’huile moteur doit être remplacée pour la première fois après 8 heures d’utilisation. Elle doit ensuite être changée toutes les Contrôler le niveau d’huile dans le moteur quand la tondeuse 100 heures d’utilisation. -
Page 27: Remplacement Du Filtre À Huile
Plan de recherche de pannes Remplacement du filtre à huile Graissage du tendeur de courroie Le filtre à huile doit être remplacé toutes les 200 heures Le tendeur de courroie doit être graissé régulièrement avec d’utilisation. Tourner le filtre dans le sens contraire des de la graisse au disulfure de molybdène de bonne qualité*. - Page 28 Plan de recherche de pannes Problème Origine Manque de carburant dans le réservoir Bougie défectueuse. Le câble d’allumage est défectueux. Le moteur ne démarre pas Saleté dans le carburateur ou le circuit de carburant Le démarreur n’entraîne pas le moteur Interrupteur de sécurité...
-
Page 29: Remisage
Remisage Remisage hivernal Protection A la fin de la saison, il faut immédiatement prévoir le remisage Une bâche est disponible pour protéger la machine lors du de la tondeuse autoportée, même si celui-ci ne doit durer remisage ou du transport. Contacter le revendeur pour une qu’une trentaine de jours. -
Page 30: Caractéristiques Techniques
Caractéristiques techniques Dimensions Rider 215TX Longueur avec unité de coupe, mm/ft 223 / 7,32 Longueur hors groupe de coupe, mm/ft 194 / 6,36 Largeur avec unité de coupe, mm/ft 100-108 / 3,28-3,54 Largeur hors groupe de coupe, mm/ft 89 / 2,92... -
Page 31: Déclaration Ce De Conformité
Déclaration CE de conformité (Concerne seulement l’Europe) Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : +46 (0) 36 14 65 00, déclarons, sous notre sous notre responsabilité exclusive, que le Rider Husqvarna 215 TX à partir des numéros de série de l'année de fabrication 2012 et ultérieurement (l'année est clairement indiquée sur la plaque signalétique et suivie d'un numéro de série) est conforme aux dispositions de la DIRECTIVE... - Page 32 Instructions d’origine 1156984-31 ´®z+X§K¶1a¨ ´®z+X§K¶1a¨ 2016-01-14 Rev.2...
