Description du matériel – Aperçu rapide
Face avant
4
Description du matériel – Aperçu rapide
4.1
Face avant
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
12
16
0
Anneau de manutention
Poignée de transport
Signal lumineux, dysfonctionnement
S'illumine en cas de dépassement de température.
Interrupteur principal, poste marche / arrêt
Commutateur tension de soudage
Réglage de la tension de soudage
Ouverture d'entrée air de refroidissement
Prise de raccordement, câble de masse
Prise de self « dure »
Prise de raccordement, câble de masse
Prise de self « moyenne »
Galets de roulement, roues orientables
Galets de roulement, roues fixes
Commande du poste
Voir chapitre Commande du poste – Eléments de commande
Raccord central de la torche de soudage (Euro)
Courant de soudage, gaz protecteur et torche de soudage intégrés

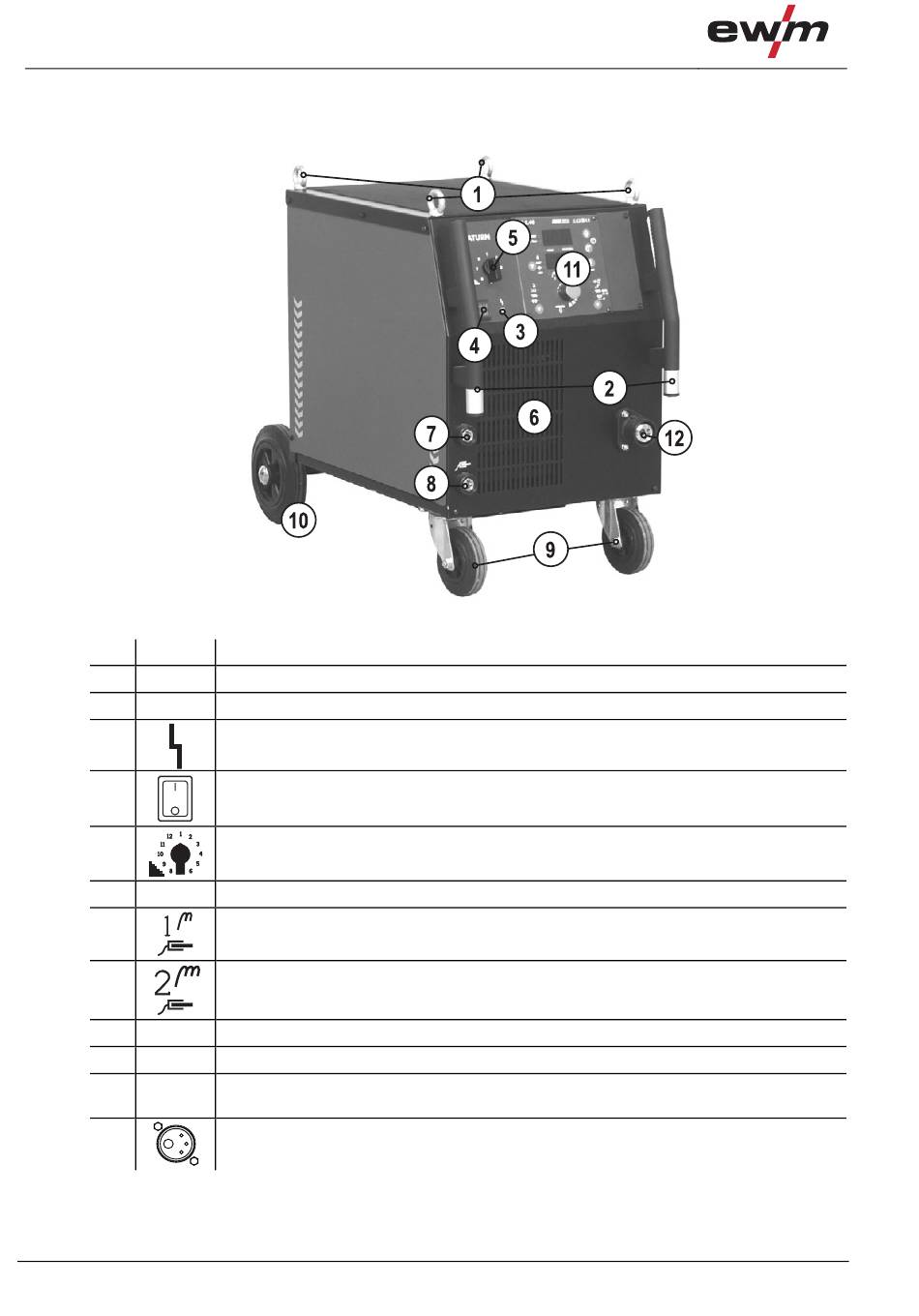

Illustration 4-1
099-004968-EW502
27.09.2011
