Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
4. GERÄTEBESCHREIBUNG
4.1 Features
Kompakter DMX-Controller mit Joystick
• 192 Steuerkanäle für 12 Projektoren mit je 16 DMX-Kanälen
• Feine Pan- und Tilt-Bewegungen über Fine-Taste möglich
• 6 Chaser mit bis zu 240 Szenen programmierbar
• 8 Preset Scenes
• Kopierfunktion der Programme und Records
• Blackout-Funktion
• Rackeinbau mit 3 Höheneinheiten
4.2 Geräteübersicht

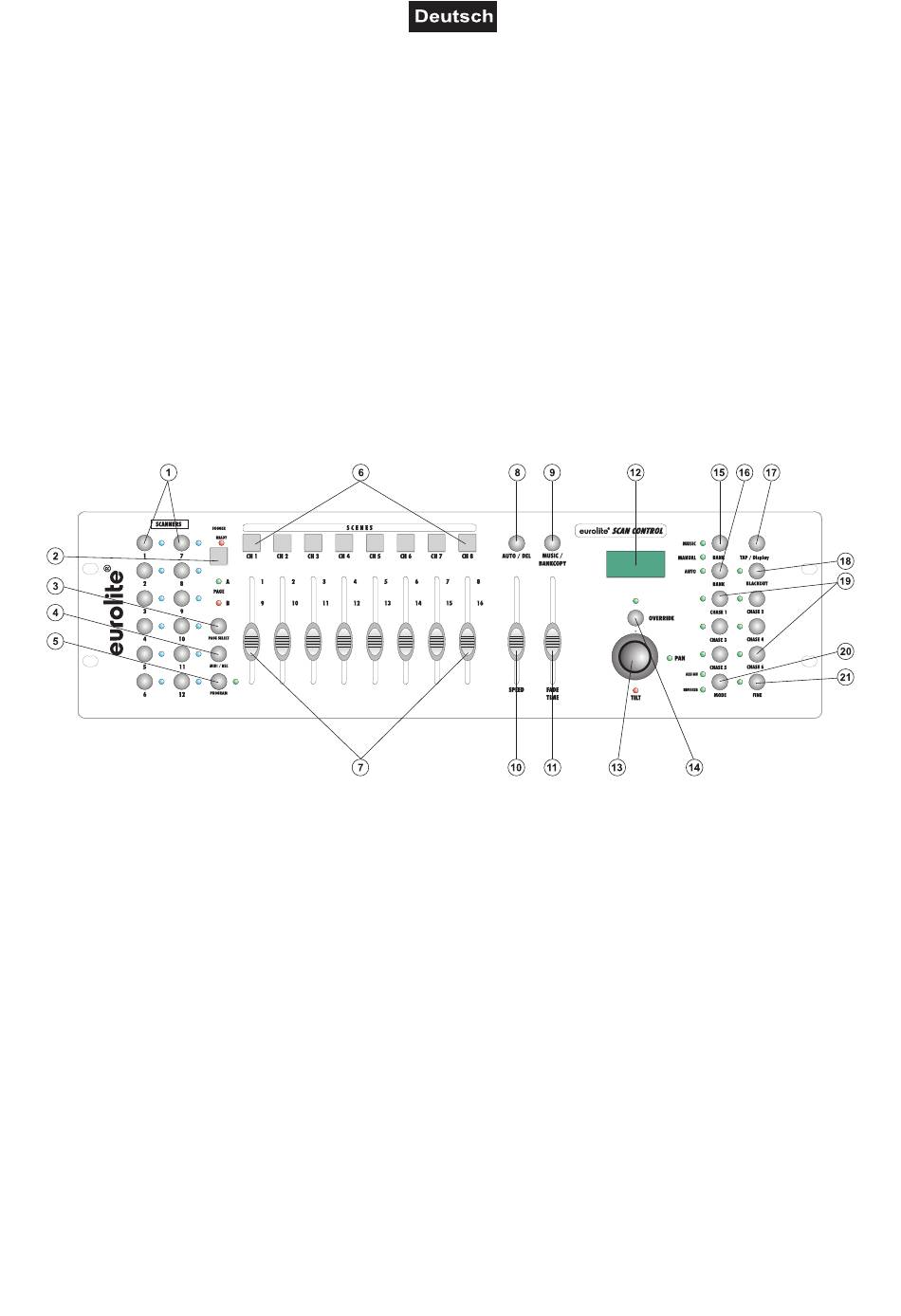

Übersicht über die Bedienelemente
1) PROJEKTORWAHLTASTEN
Zur Auswahl des gewünschten Projektors.
2) REMOTE-SWITCH
Zur Aktivierung der Remote-Switch-Buchse.
Bereitschafts-LED
3) PAGE-TASTE
Durch Drücken der Page-Taste können Sie die Kanalfader von CH 1-8 auf CH 9-16 umstellen.
4) MIDI/REC-TASTE
5) PROGRAM-TASTE
6) SCENE-TASTEN
7) KANALFADER
Zur Einstellung der verschiedenen DMX-Werte. Die Kanäle 1-8 lassen sich nach Drücken der
entsprechenden Projektorwahltaste durch Schieben des entsprechenden Faders direkt einstellen. Die
Kanäle 9-16 lassen sich einstellen, nachdem die Auswahl durch Drücken der Page-Taste auf CH 9-16
umgestellt wurde.
8) AUTO/DEL-TASTE
9) MUSIC/BANKCOPY-TASTE
Wenn die LED leuchtet, befindet sich der Controller im Audio-Modus (Betrieb mit Musiksteuerung).
10) SPEED-FADER
11) FADE TIME-FADER
12) DISPLAY
13) JOYSTICK
14) OVERRIDE-TASTE
Zur manuellen Steuerung einzelner Kanäle.
15) BANK UP-TASTE
7/46
00042202.DOC, Version 2.2
