WARNUNG!
Vorsicht im Umgang mit den scharfkantigen Rasterschienen.
5 Höhenverstellung
1
2

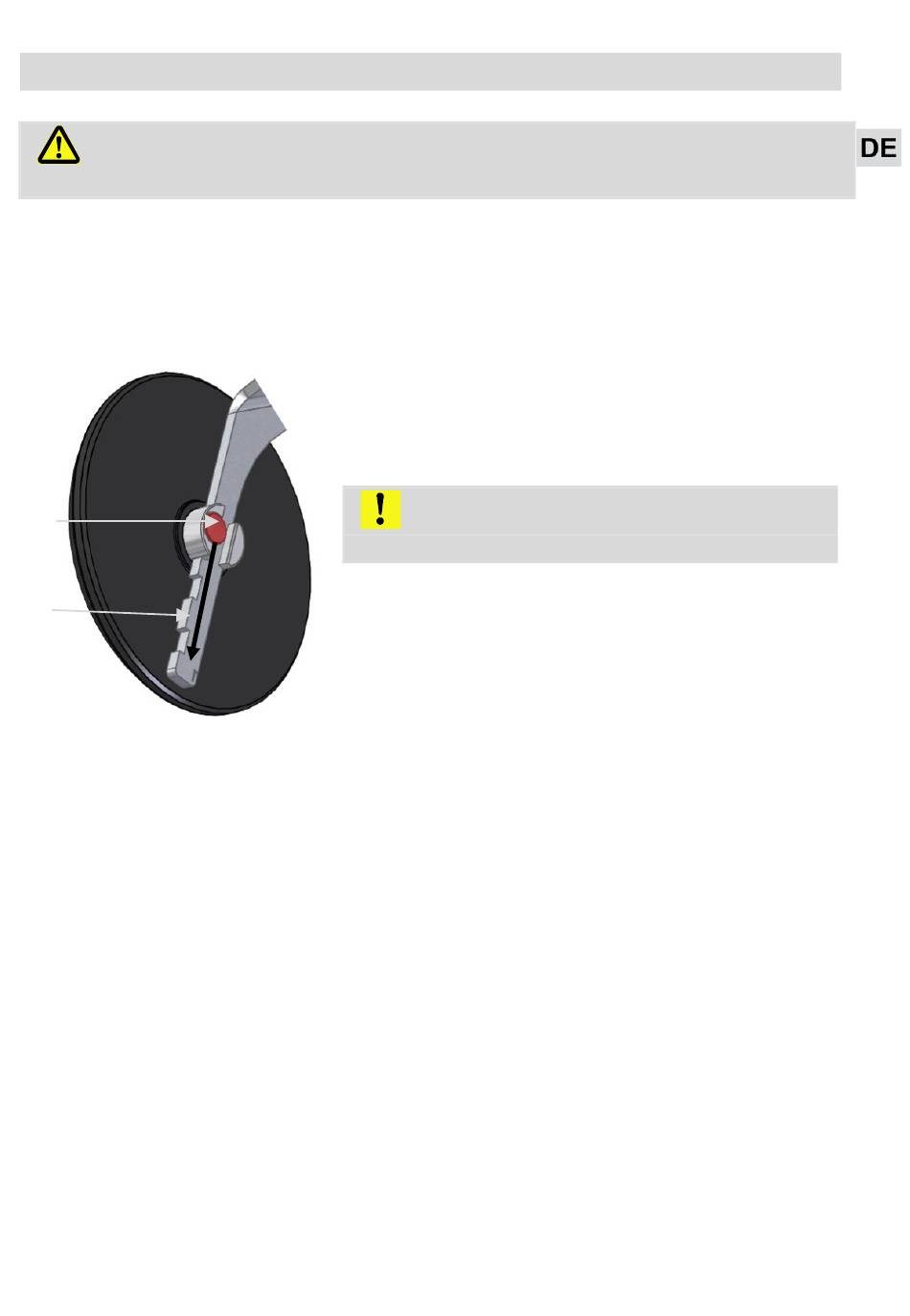

Abb. 4: Radbefestigung mit Sperr-
knopf (1) und Rasterschiene
6

Befestigung des Kamerakopfes

6.1 Montage des Kamer-
akopfes in die Halte-
rung
Die Höhe der 4 Räder des Kamerawagens lässt
sich in drei Positionen verstellen. Die Höhenver-
stellung bietet Ihnen die Möglichkeit, den für Ihre
Inspektion optimalen Abstand zwischen Kamera-
kopf und Rohrwandung einzustellen.
• Drücken Sie den Sperrknopf (1) an der Radbe-
festigung herunter und halten Sie Ihn gedrückt.
• Schieben Sie das Rad auf der Rasterschiene
(2) in die gewünschte Position.
ACHTUNG!
Der Sperrknopf muss dort hörbar einrasten.
Das Rad lässt sich aufgrund einer Sperre unten auf
der Rasterschiene nicht komplett von der Schiene
lösen.
• Bei Bedarf verbinden Sie den Kamerakopf mit
der Stabilisierungshülse und/oder der Zusatz-
beleuchtung. Beachten Sie dabei die Vorga-
ben von Kapitel 3.
Höhenverstellung
9
