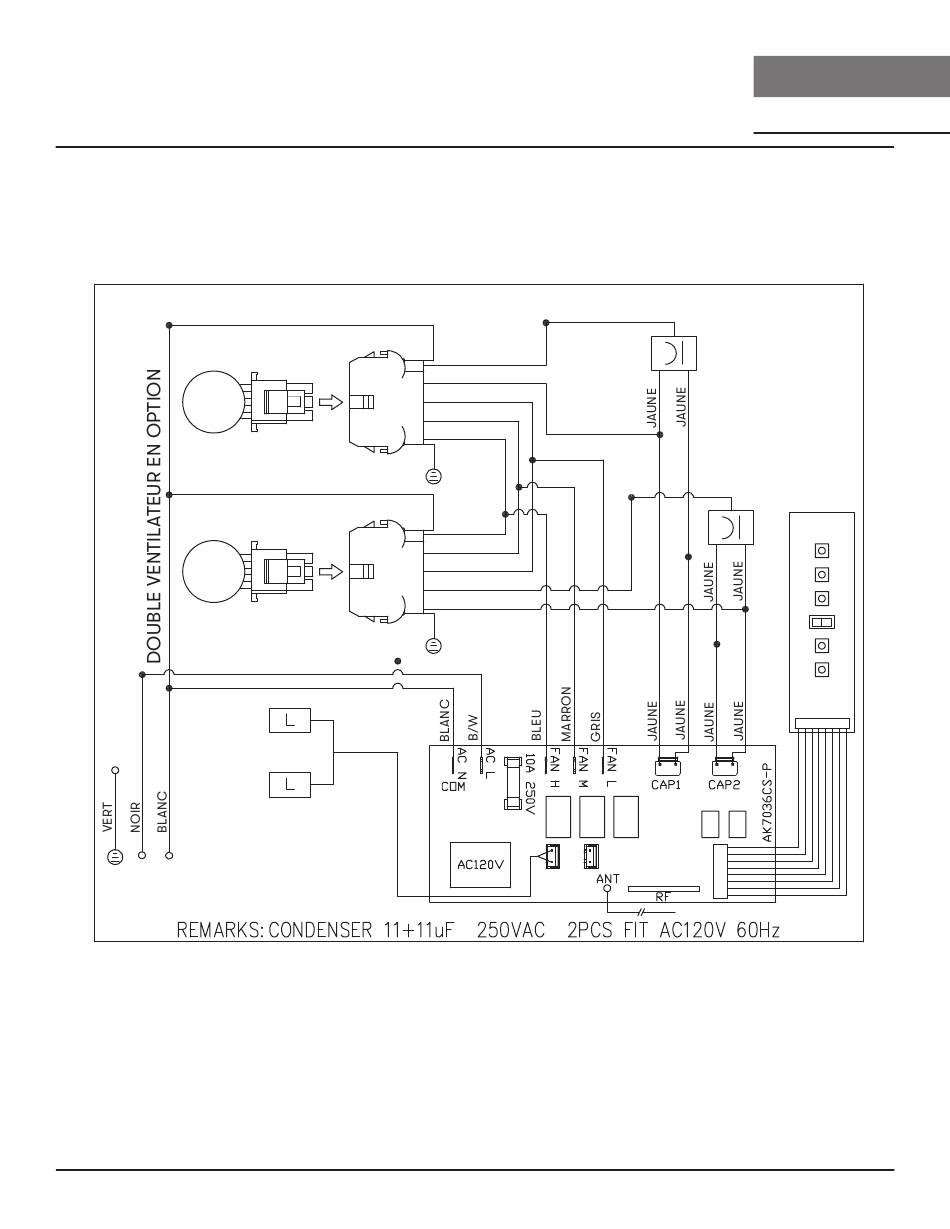

Schéma de câblage
AK7500CS, AK7536CS & AK7542CS SCHÉMA
MOTEUR
MOTEUR
CORPS
ACT 390 CFM - Ventilateur Max. 365 W à 3,1 A
ACT 290 CFM - Ventilateur Max. 290 W à 2,4 A
36
BLANC
ROUGE
JAUNE
GRIS
MARRON
BLEU
VERT
CORPS
BLANC
BLEU
MARRON
GRIS
ROUGE
JAUNE
VERT
CORPS
TRANSFORMATEUR
