Conduit vertical à double ventilateur PBD-1200A
Tempest II Guide d'utilisation, d'entretien et d'installation
Instructions d'installation

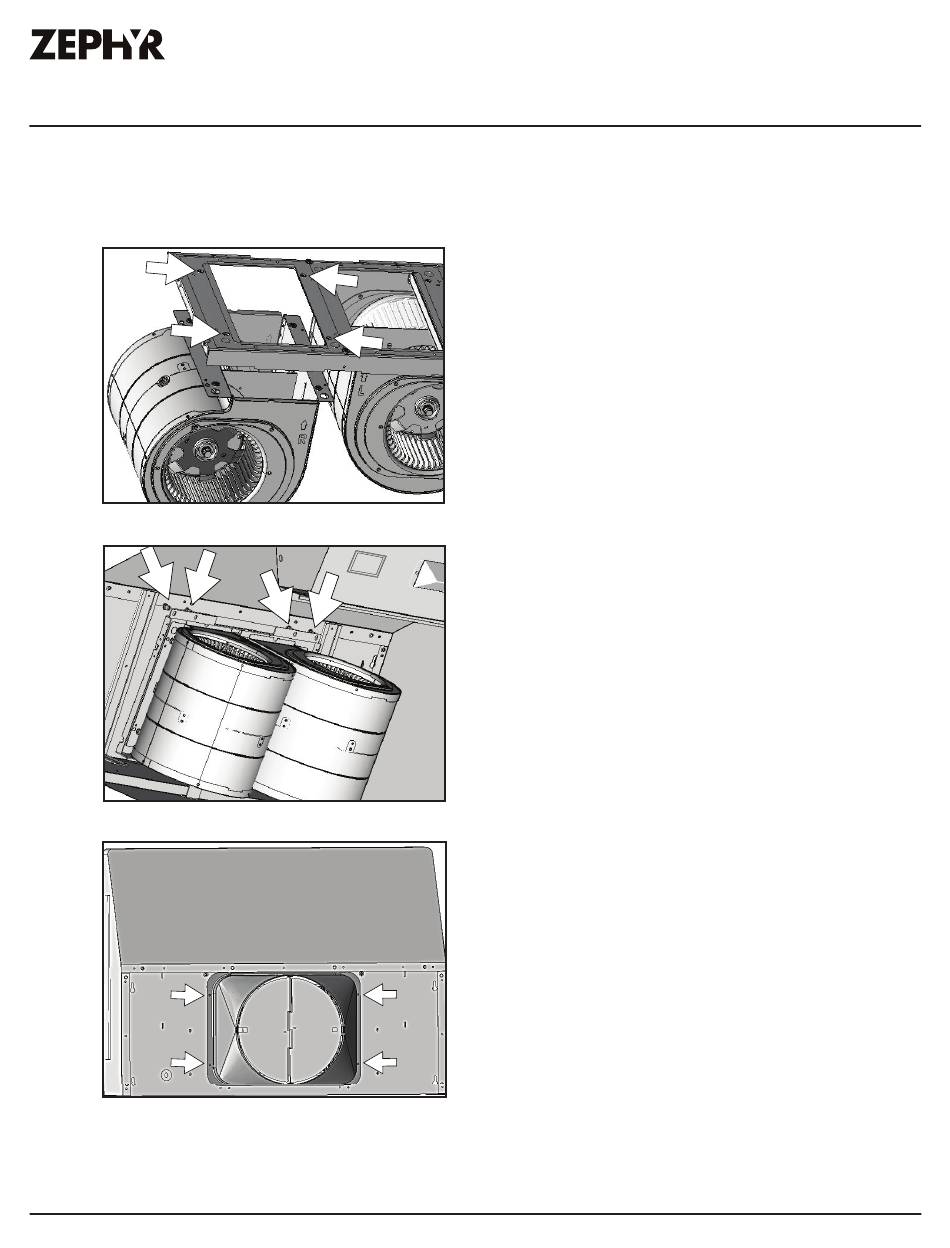

4. Fixez le ventilateur simple à la
plaque du ventilateur double à
l'aide des (4) vis précédemment
retirées de l'étape 3.
5. Positionnez le double ventilateur
à l'intérieur du corps de la hotte
comme illustré. Assurez-vous
de rentrer la double plaque de
soufflante dans les languettes
de la plaque de soufflante. Fixez
le double ventilateur à l'aide de
(4) vis retirées précédemment de
l'étape 2.
6. Fixez le collier de ventilateur rond
de 10 po au haut du corps de la
hotte à l'aide de (4) vis M3.5 x 8.
Connectez le câble d'extension
du fil du ventilateur au nouveau
ventilateur et connectez les prises
de chaque ventilateur aux prises
femelles derrière le panneau de
commande.
