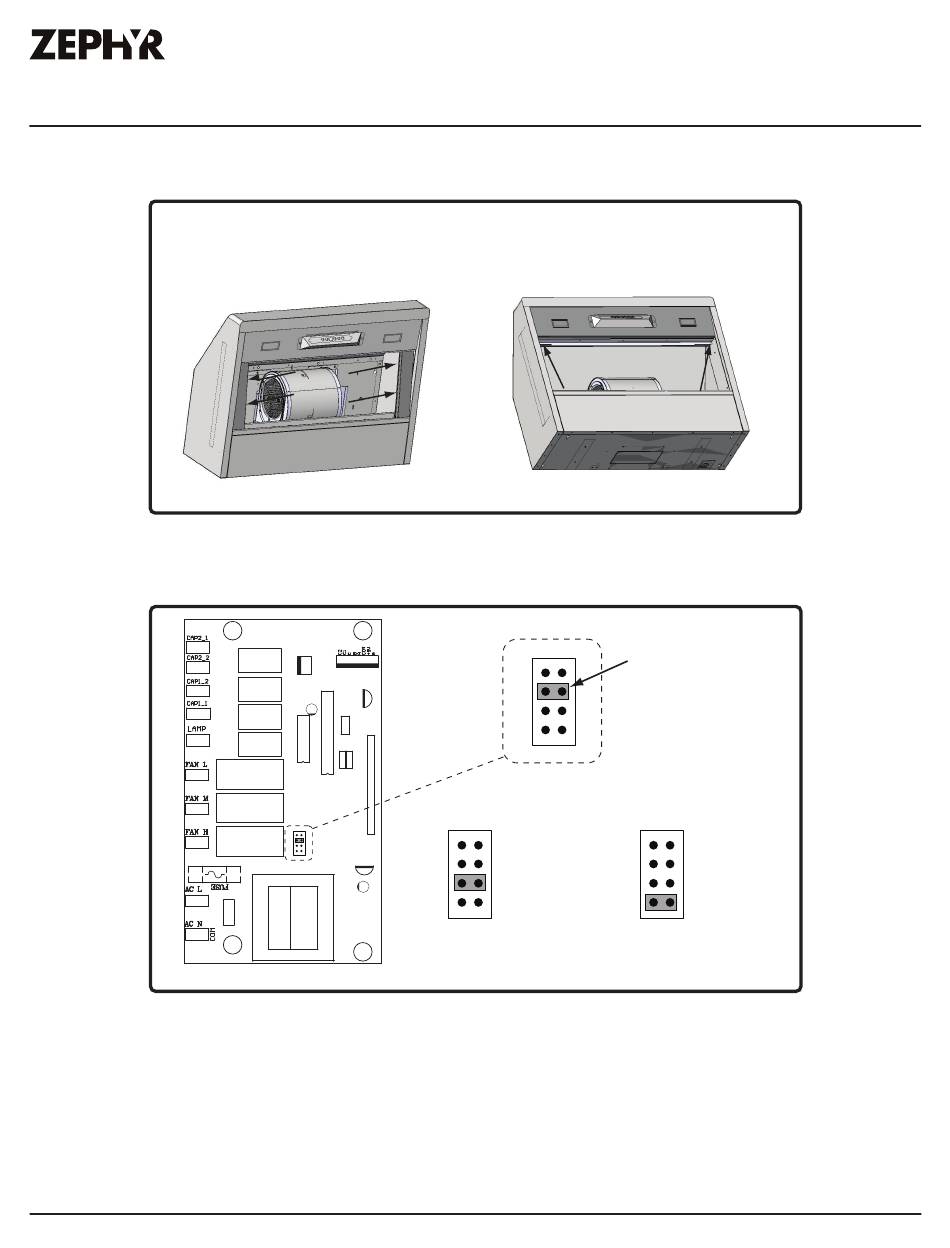

Zephyr Tempest II AK7500CS Guide D'utilisation, D'entretien Et D'installation page 79

ZEPHYRONLINE.COM
Activer ACT™
Modèle: AK75
- Carte électronique située derrière le panneau lumineux.
- Retirez les filtres déflecteurs.
- Retirez les deux panneaux d'entretoise latéraux (le cas échéant) par 2 vis pour chaque panneau d'entretoise.
- Retirez les 4 vis de fixation du panneau lumineux.
Carte de circuits imprimés
Tempest II Guide d'utilisation, d'entretien et d'installation
FIG. H
Débit maximal par défaut du ventilateur
7 8
7
5 6
3 4
1 2
5
3
1
Cavalier 3-4
Débit maximal du ventilateur
390
FIG. I
Conversion ACT™
Broches de cavaliers
Cavalier
7 8 de plastique
5 6
3 4
1 2
Cavalier 5-6 ou 7-8
POSITION PAR DÉFAUT
8 7
6 5
4 3
2 1
Cavalier 1-2
Débit maximal du ventilateur
8
6
4
2
290
35
