Instructions d'installation
Conversion de conduit horizontal
20

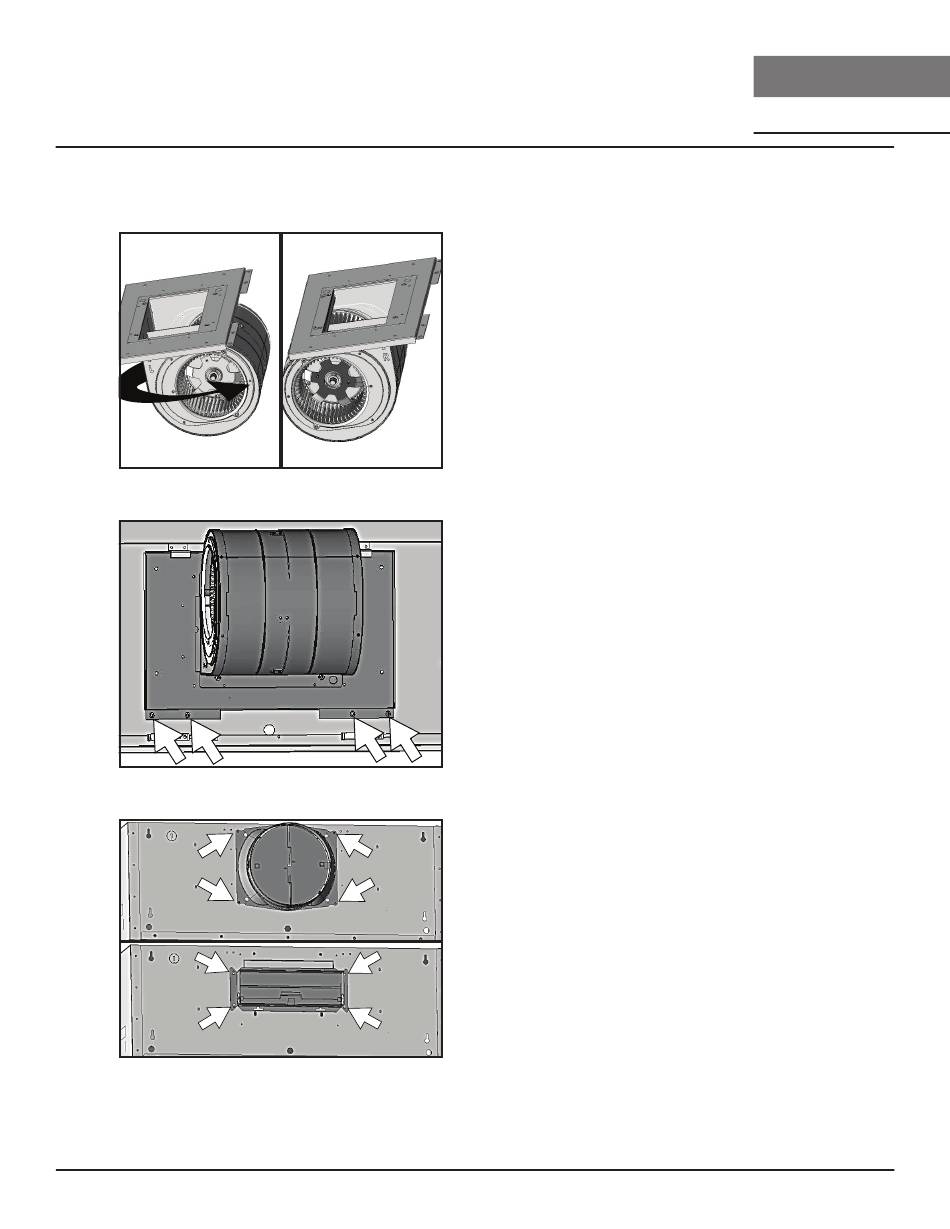

4. Retirez les (4) vis fixant le
ventilateur à la plaque du
ventilateur. Tournez le ventilateur
à 180 degrés et rattachez-le à la
plaque du ventilateur.
5. Positionnez un ventilateur
simple avec une seule plaque
de ventilateur comme illustré.
Assurez-vous de rentrer la plaque
de ventilateur simple dans les
languettes à l'arrière de la hotte.
Fixez la plaque de ventilateur
unique à l'arrière de la hotte
à l'aide des (4) vis retirées de
l'étape 2.
6. Fixez un collier de conduit rond
de 8 "ou un collier de conduit
rectangulaire de 3-1/4 po x 10 po
à l'arrière du corps de la hotte à
l'aide de (4) vis M3.5 x 8.
