Instructions d'installation
Conduit horizontal à double ventilateur PBD-1200A
Suivez les étapes 1 à 4 à la page 22-23, puis poursuivez l'installation du conduit horizontal PBD-1200A
en suivant les étapes ci-dessous.
24

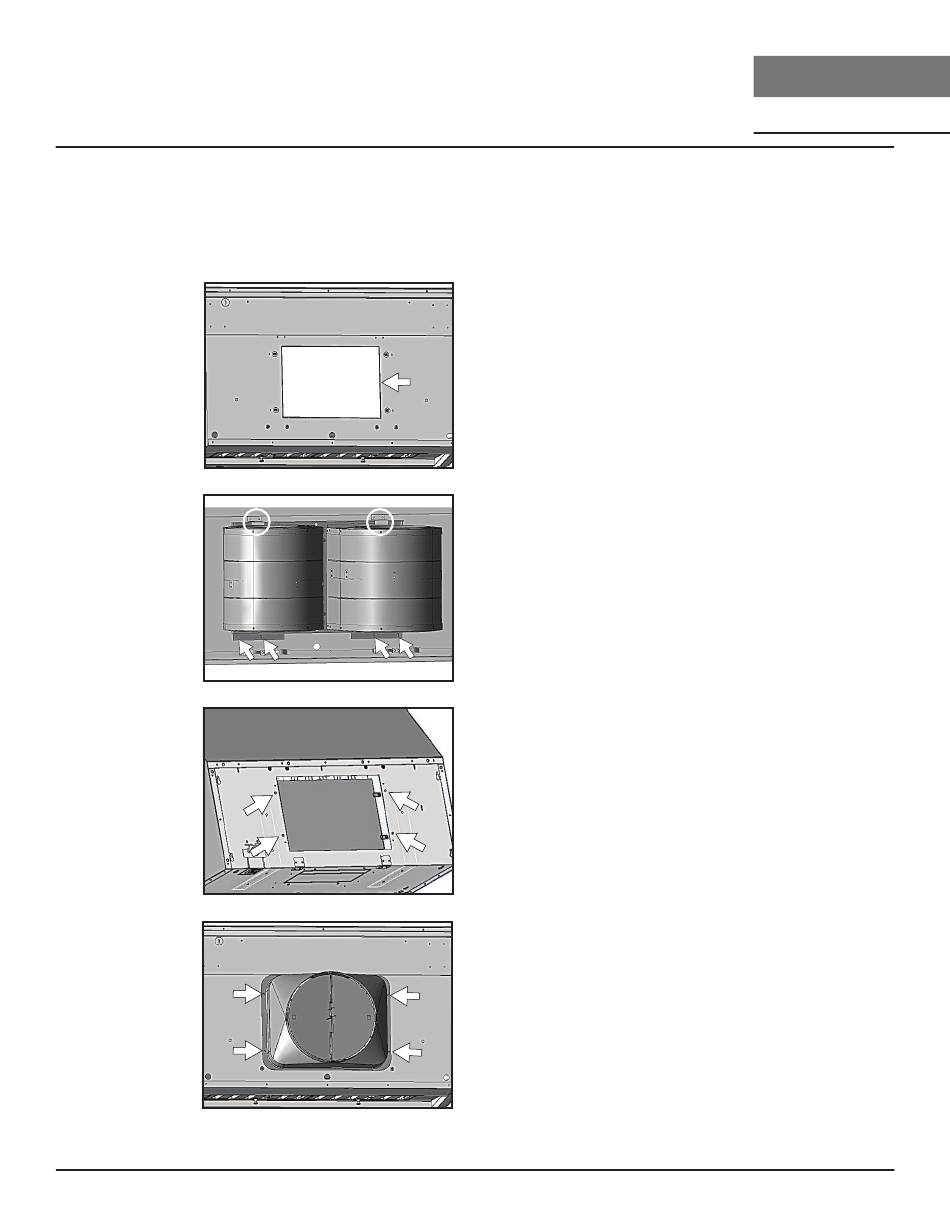

5. Plaque à défoncer A pour conduit
A
horizontal à double soufflante.
6. Positionnez le double ventilateur
à l'intérieur du corps de la hotte.
Fixez avec (4) vis précédemment
retirées de l'étape 2.
7. Depuis l'intérieur du corps de la
hotte, positionnez la plaque de
recouvrement supérieure sur
le dessus du corps de la hotte.
Depuis l'extérieur du corps
de la hotte, fixez la plaque de
recouvrement supérieure au
dessus du corps de la hotte à
l'aide de (4) vis 3/16 x 3/8.
8. Fixez le collier de ventilateur rond
de 10 pouces à l'arrière de la
hotte à l'aide de (4) vis M3,5 x 8.
Connectez le câble d'extension
du fil du ventilateur au nouveau
ventilateur et connectez les deux
prises de chaque ventilateur
aux prises femelles derrière le
panneau de commande.
