DESCRIPCIÓN DE LA UNIDAD
Los sensores de presencia con doble tecnología de 360°
DT-355 Wattstopper combinan tecnologías infrarrojas
pasivas (PIR) con tecnologías ultrasónicas avanzadas en
una unidad. La combinación de estas tecnologías ayuda
a eliminar las falsas activaciones, incluso en aplicaciones
difíciles.
El sensor DT-355 enciende y apaga los sistemas de
iluminación según la presencia y los niveles de luz
ambiental. La función de nivel de luz se puede utilizar
para evitar que las luces se enciendan si el nivel de luz
ambiente es suficiente.
El sensor DT-355 ofrece muchos modos de funcionamiento
que se pueden combinar para crear el control
personalizado ideal. Los sensores pueden configurarse
para encender la iluminación y mantenerla encendida
hasta que una o ambas tecnologías detecten una
presencia. Luego de no detectar movimiento durante el
tiempo especificado por el usuario, las luces se apagan.
El modo de "recorrido" puede apagar las luces después
de solo 3 minutos si no se detecta actividad después de
30 segundos de que se detecte una presencia.
El sensor DT-355 funciona con voltaje de línea de 120 V
CA, 230 V CA (1Ø), 277 V CA o 347 V CA.
Según los obstáculos como muebles o distribución de la habitación, el área de cobertura puede ser menor o mayor que las distancias de
detección que se muestran en el perfil de cobertura. Esto debe considerarse cuando se planifica el número de sensores y su colocación.
También se recomienda colocar el sensor a 4 a 6 pies como mínimo de distancia de los respiraderos de suministro de aire.
Montaje de sensor en cielo raso. El sensor DT-355 está diseñado para una altura de cielo raso de aproximadamente 8 a 12 pies. El
montaje por encima o por debajo de este rango afectará significativamente los diagramas de cobertura. Como regla general, cada
ocupante debería poder ver el sensor claramente.
Enmascaramiento de la lente PIR: Se proporciona una cinta adhesiva opaca para que se puedan enmascarar secciones de la lente
PIR. Esto restringe la visualización del sensor y permite eliminar la cobertura PIR en áreas no deseadas, como los vestíbulos que se
encuentran fuera del área cubierta deseada. Dado que el enmascaramiento quita franjas de cobertura, recuerde tener esto en cuenta al
resolver problemas de cobertura. La cobertura ultrasónica no puede enmascararse, pero se puede ajustar la sensibilidad de esta para
reducir el área de cobertura.

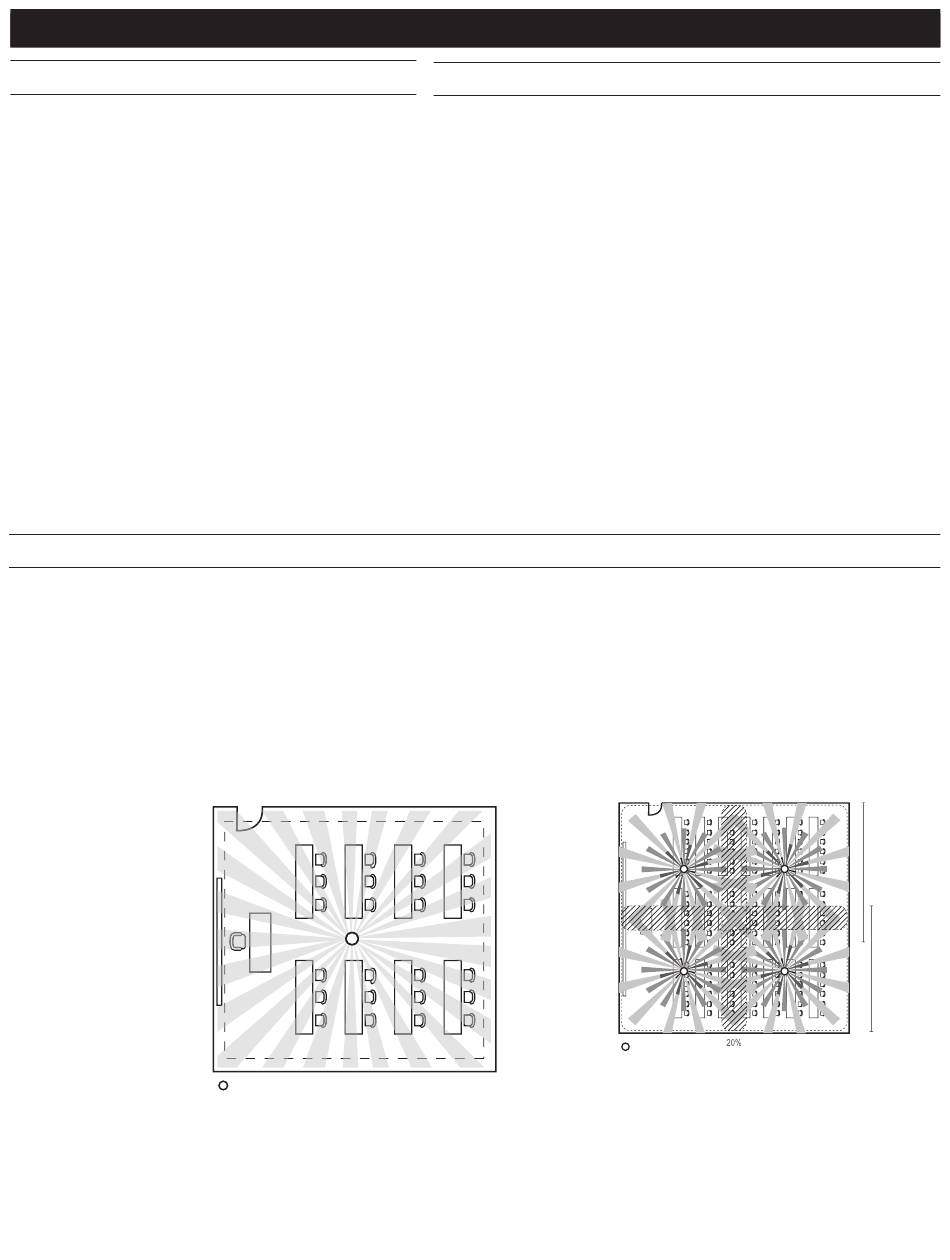

Aplicación común
– Aula: Posicione el
sensor de manera que se
pueda alcanzar el límite
máximo de cobertura.
Asegúrese de que el
sensor no apunte hacia
la puerta. Para obtener
una cobertura completa
en un área abierta de
oficina, instale varios
sensores para que haya
un 20% de superposición
aproximadamente con
el área de cobertura
ultrasónica de cada
sensor adyacente.
INSTRUCCIONES EN ESPAÑOL
GUÍAS PARA LA COLOCACIÓN
Sensor
ESPECIFICACIONES
Voltajes: ...........................................................120//230/277/347 V CA, 50/60 Hz
Requerimientos de carga
A 120 V CA ..............................................0 a 800 W balasto/tungsteno/LED
A 230 V CA (monofásica) ...................................... 0 a 1200 W balasto/LED
A 277 V CA ............................................................ 0 a 1200 W balasto/LED
A 347 V CA ............................................................ 0 a 1500 W balasto/LED
Temperatura de funcionamiento ....................................... 0° a 55° (32 °a 131° F)
Capacidad nominal de torsión de la terminal
.......................................................4,428 librafuerza por pulgada. (0,5 Nm)
Ajuste de nivel de luz en un paso ...............................................10 FC a 300 FC
Ajuste de la demora de tiempo................................... 30 segundos a 30 minutos
Modo de recorrido .........3 minutos si no hay actividad después de 30 segundos
Modo de prueba ............................ 5 s en el restablecimiento del interruptor DIP
Cobertura PIR (típica) ............................................................................. 1300 ft2
Ajuste de sensibilidad .................... Alto o bajo(configuración del interruptor DIP)
Cobertura ultrasónica (típica) .................................................................. 1300 ft2
Ajuste de sensibilidad .............................................. Mín. a máx. (potenciómetro)
Frecuencia ................................................................................................. 40 kHz
Calificado por UL y CUL para el uso con paquetes de alimentación Wattstopper
36'
36'
36'
20 %
Superposición
ultrasónica
Si el espacio es superior a 30' x 30', se deberá utilizar
más de un sensor para asegurar una cobertura completa.
12
36'
sensor
Superposición ultrasónica
Cobertura PIR de
36 pies
(10,97 m)
Cobertura
ultrasónica de 36
pies
(10,97 m)
