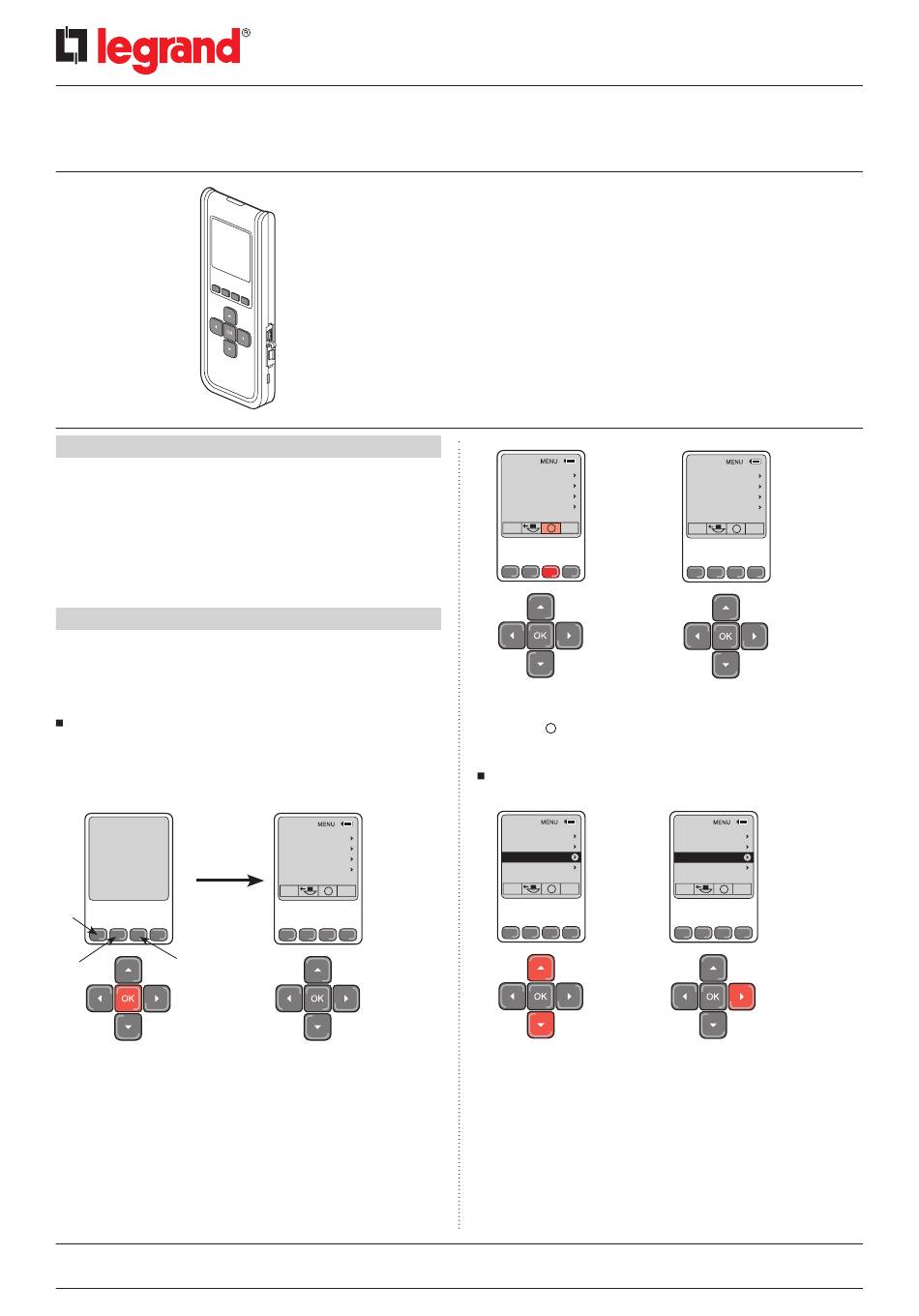

Manuel de programmation DALI
1. GÉNÉRALITÉS
Ce document décrit la mise en service et la modification de la
programmation d'une installation DALI .
2. OUTIL DE CONFIGURATION DALI

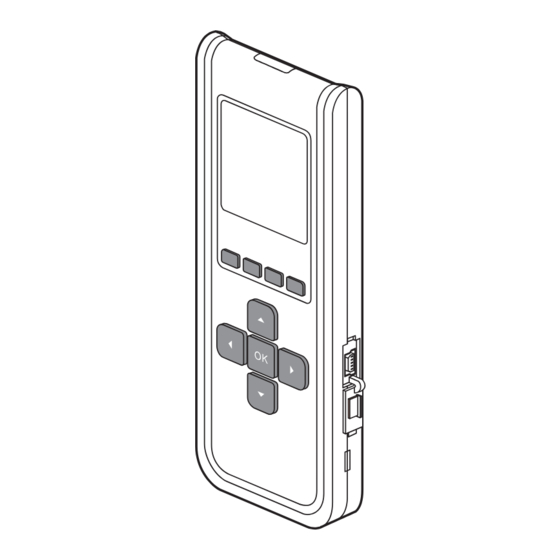

L'outil référence 0 882 30, permet la configuration de l'installation DALI.
Les dernières mises à jour sont disponibles sur le site
www.legrandoc.com.
2.1 Accéder au menu DALI
Pour accéder au menu DALI.
F1
F3
F2
Appuyer 3s.
sur OK
Fiche technique : S000093446FR-01
SOMMAIRE
LEGRAND - BP 30076 - 87002 LIMOGES CEDEX FRANCE
Tel : 0 (+33) 5 55 06 87 87 Fax : 0 (+33) 5 55 06 88 88
www.legrand.com
Paramètres capteur
Mode avancé
Fichiers
Pnl capteur
i
?
L'écran suivant s'affiche
sans le menu DALI
Mise à jour le : XX/XX/XXXX
Référence(s) : 0 489 35 - 0 489 36 - 0 488 76
SOMMAIRE
1.
Généralités. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2.
Outil de configuration DALI . . . . . . . . . . . . . .1
3.
Associer plusieurs détecteurs . . . . . . . . . . . . .4
4.
Remise à zéro d'une installation . . . . . . . . . .6
Paramètres capteur
Mode avancé
Fichiers
Pnl capteur
i
?
Viser
un
détecteur
de
l'installation et appuyer sur la
i
touche F3
2.2 Configuration du «Maître» de l'installation
Mode avancé
Fichiers
DALI
Test
i
?
Se positionner sur DALI
à l'aide des flèches haut
et bas
0 882 30 - BMSO4001
Page
Mode avancé
Fichiers
DALI
Test
i
?
Le menu DALI apparaît
(opération à recommencer à
chaque mise en veille de la
télécommande)
Mode avancé
Fichiers
DALI
Test
i
?
Appuyer sur la flèche
droite pour accéder aux
paramètres du détecteur
choisi
Créée le : 23/12/2016
1/6
