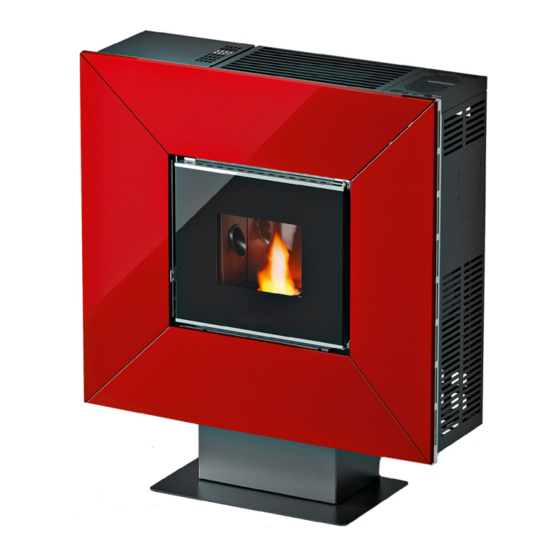

Cadel cloe Manuel D'installation, Utilisation Et Entretien
Manuels Connexes pour Cadel cloe
Sommaire des Matières pour Cadel cloe
- Page 38 CLOE - SQUARE...
- Page 39 15.1 INFORMATION POUR LES REPARATIONS ..73 11.4 MENU UTILISATEUR ........57 15.2 CARACTÉRISTIQUES ........74 11.5 DÉMARRAGE..........58 11.6 REGLAGE DU POÊLE ........58 11.7 ÉCHEC ALLUMAGE ........58 11.8 COUPURE D’ÉNERGIE .......59 11.9 RÉGLAGE DE LA TEMPÉRATURE ....59 11.10 TEMPÉRATURE FUMÉES ......59 CLOE - SQUARE...
-
Page 40: Symboles Du Manuel
• En cas de doutes ou de difficultés de compréhension ou lors de l’apparition de problèmes non expliqués dans le présent manuel, nous vous prions de contacter votre distributeur ou installateur au plus vite. • Il est interdit d’effectuer des modifications non autorisées sur l’appareil. CLOE - SQUARE... -
Page 41: Conditions De Garantie
à des facteurs de détérioration pour l’appareil qui ne sont pas attribuables à des défauts d’origine seront à la charge de l’utilisateur. Sous réserve des limites imposées par les lois ou les règlements, toute garantie de confinement de la pollution atmosphérique et acoustique reste également exclue. CLOE - SQUARE... -
Page 42: Pieces Détachées
• ne pas retourner et/ou mettre sur le côté le poêle. Le maintenir en position verticale ou selon les dispositions du constructeur; • si le poêle possède des parties en faïence, en pierre, en verre ou en matériaux délicats, manipuler l’ensemble avec extrême précaution. CLOE - SQUARE... -
Page 43: Conduit Des Fumées
à un conduit de fumées existant (2). • Les deux solutions doivent avoir un “T” tampon (3) et/ou une trappe de contrôle (4). Il est interdit de raccorder plusieurs poêles à pellets ou de tout autre type au même conduit de fumées. CLOE - SQUARE... -
Page 44: Caracteristiques Techniques
Fig. 3 - Example de plaquette HAUTEUR-DEPRESSION La dépression (le tirage) d’un conduit de fumées dépend également de sa hauteur. Vérifier la dépression selon les valeurs reportées au paragraphe CARACTÉRISTIQUES à page 74. Hauteur minimum 3,5 mètres. CLOE - SQUARE... -
Page 45: Entretien
• La zone d’échappement dans l’atmosphère doit se trouver au-delà de la zone de reflux due à la forme du toit ou à des obstacles se trouvant à proximité (voir Fig. 2 à page 44). COMPOSANTS DE CHEMINÉE Fig. 5 - Composants de cheminée CLOE - SQUARE... -
Page 46: Prise D'air Extèrieur
• La prise d’air devra être réalisée à une hauteur proche du sol avec une grille de protection externe anti- volatiles et qui ne devra pas être obstruée. • La prise d’air n’est pas nécessaire dans le cas d’une installation étanche. CLOE - SQUARE... -
Page 47: Prise D'air Comburant Pour Installation
• Le diamètre du conduit de fumées doit être égal ou supérieur à celui du tuyau de raccordement (Ø80 mm). • Certains modèles des poêles peuvent avoir une évacuation sur le côté et/ou à l’arrière. S’assurer que l’évacuation non utilisée soit fermée avec le bouchon fourni. CLOE - SQUARE... -
Page 48: Exemples D'installation Correcte
Eventuelle reduction de Ø100 a Ø80 mm Bouchon de controle Longueur minimale de sécurité = 0,5 mt • Installation du conduit de fumées d’un diamètre de Ø120 mm avec perçage d’un trou pour le passage du tuyau. CLOE - SQUARE... - Page 49 Ø120 mm: l’ensemble doit bien être fixé au mur. Avec cheminée anti-vent (voir Fig. 4 à page 45). • Système de canalisation avec raccords en T permettant un nettoyage facile sans le démontage des tuyaux. CLOE - SQUARE...
-
Page 50: Carburant
• Vérifier, avec le poêle allumé, qu’il n’y ait pas dans la pièce de CO. • Vérifier que la cheminée ait le tirage nécessaire. • Vérifier que durant le trajet de la fumées, le tout soit effectué en sécurité (éventuelles pertes de fumées et distance des matériaux inflammables, etc.) CLOE - SQUARE... -
Page 51: Dimensions Générales
LÉGENDE Fig. 12 à page 51 Prise d’air comburant d.6 cm Tuyau d’évacuation d.8 cm 80,3 cm 76,5 cm 15,8 cm 26,8 cm 6,5 cm 8,5 cm 8,2 cm 71 cm 8,5 cm 20,5 cm 33 cm CLOE - SQUARE... -
Page 52: Installation Générique Avec Piédestal
La poêle peut être accroché à un mur. portant (jamais sur du placopatre, du bois, etc...). Rappelons que le mur doit être porteuse et de maçonnerie (NON placoplâtre, bois, etc...) conçu pour supporter le poids de l’ensemble du poêle. CLOE - SQUARE... - Page 53 • Fixez au mur avec le support arrière avec chevilles métalliques aptes à supporter le poids du poêle (voir Fig. 17 à page 53). Fig. 17 - Fixation au mur non inflammable Fig. 18 - Fixation au mur inflammable CLOE - SQUARE...
-
Page 54: Raccordement Électrique
• L’interrupteur général O/I (voir Fig. 19 à page 54) doit être activé seulment par allumer le poêle, autrement ont conseille de le tenir éteint. • Ne pas utiliser de rallonge. • Si le câble d’alimentation est abîmé, il doit être remplacé par un technicien agrée. CLOE - SQUARE... -
Page 55: Raccordement Au Thermostat Externe
Les enfants doivent être toujours surveillés pour s’assurer que ils ne jouent pas avec l’appareil. Le poêle est équipé avec une grille de protection des mains: cette protection peut être enlevée de son emplacement uniquement par le fabricant du poêle ou par un Technicien Autorisée du Service d’Assistance Technique. CLOE - SQUARE... -
Page 56: Avant-Propos
P4: allumage et extinction, déblocage d’alarmes éventuelles et arrêt de la programmation. P5 et P6: augmentent et diminuent la puissance calorifique de 1 à 5. Chrono: programmation horaire activée. Bougie: allumage activée. Vis san fin: activée. CLOE - SQUARE... -
Page 57: Menu Utilisateur
Lors du premier allumage du poêle, la vis sans fin est complètement vide. Si une précharge est CHARGE INITIAL nécessaire, appuyer sur la touche P3, puis sur P1 pour le démarrage et P4 pour l’interruption. ETAT POELE Affiche tous les paramètres liés à l’état du poêle: ce menu est réservé au Technicien agréé. CLOE - SQUARE... -
Page 58: Démarrage
• Un trop-plein de pellets dans le brasero ou des pellets humides ou brasero sales rendent l’allumage difficile. Une épaisse fumée blanche nocive pour la santé et pouvant entraîner des explosions dans la chambre de CLOE - SQUARE... -
Page 59: Coupure D'énergie
• Appuyer sur P5: “START 1” apparaît, avec les touches P1 et P2 régler l’heure d’allumage ou “OFF”. • Appuyer sur P5: “STOP 1” apparaît, avec les touches P1 et P2 régler l’heure d’extinction ou “OFF”. • Appuyer sur P5: “START 2” apparaît, avec les touches P1 et P2 régler l’heure d’allumage ou “OFF”. CLOE - SQUARE... -
Page 60: Programmation Week-End
Pompiers. NE JAMAIS utiliser de l’eau pour éteindre un feu à l’intérieur du brasero. 11.17 APPROVISIONNEMENT GRANULÉS Fig. 22 - Ouverture incorrecte du sac des granulés Fig. 23 - Ouverture correcte du sac des granulés Il est deconseillé de remplir le réservoir avec les granulés quand le poêle fonctionne. CLOE - SQUARE... -
Page 61: Telecommande (Option)
Le conduit de fumées est équipé d’une sonde qui contrôle la température de fonctionnement. “ALARM ACTIVE” “AL 2 - SONDE FUMEE”: la sonde est endommagée ou débranchée. • Effacer l’erreur avec la touche P4. Le poêle effectue un bref “NETTOYAG FINAL” et apparaît enfin “ETEINT”. CLOE - SQUARE... -
Page 62: Alarme "Fumee Chaude
• Les conduits d’évacuation des fumées (conduit de cheminée + conduit de fumée + cheminée) doivent toujours être propres, nettoyés et contrôlés par un ramoneur qualifié, en conformité avec les normes locales, selon les indications du fabricant de la cheminée et les directives de votre compagnie d’assurance. CLOE - SQUARE... -
Page 63: Nettoyage Brasero Et Tiroir À Cendre
• Ecouvillonner aussi le trou où les pellets tombent (voir Fig. 30 à page 63). • La cendre doit être placée dans un récipient métallique avec un couvercle étanche; ce conteneur ne doit jamais enter en contact avec des matériaux combustibles (par exemple posé sur un sol en bois) car la CLOE - SQUARE... -
Page 64: Nettoyage Du Réservoir Et De La Vis Sans Fin
Toutes les 4/8 semaines, nettoyer la chambre des fumées. Pour le modèle CLOE: enlever le panneau supérieur et puis le panneau droit. Pour le modèle SQUARE: dévissez les 2 vis qui fixent le panneau frontal droit, et puis enlever le panneau. -
Page 65: Nettoyage Du Collecteur Des Fumées
Fig. 35 - Nettoyage de l’aspirateur des Fig. 36 - Phase 2 Fig. 37 - Phase 3 fumées: phase 1 • Suivre le procedée selon Fig. 35 à page 65, Fig. 36 à page 65 e Fig. 37 à page 65. CLOE - SQUARE... -
Page 66: Nettoyage De Le Ventilateur Ambiant
• Enlever la grille supérieure (voir Fig. 39 à page 66). • Dévisser les vis du bouchon supérieur (voir Fig. 40 à page 66). Fig. 41 - Nettoyage du canal Fig. 42 - Application de la silicon CLOE - SQUARE... -
Page 67: Nettoyage Annuel Du Conducteur Des Fumées
Un éventuel nettoyage à l’aide de produits pour verre achetés dans le commerce doit se faire quand le verre est froid pour ne pas provoquer l’explosion de ce dernier. Vous devez nettoyer le verre de la porte feu tous les jours! CLOE - SQUARE... -
Page 68: En Cas D'anomalies
Les pellets peuvent brûler grâce à la dépression du EN-PANNE conduit de fumées sans l’aide de l’aspirateur. Faire Aspirateur des fumées immédiatement remplacer l’aspirateur des fumées par cassé un technicien agréé. Le fonctionnement du poêle sans l’aspirateur des fumées peut être nocif pour la santé. CLOE - SQUARE... - Page 69 THERMIQU du thermostat automatique. Laisser refroidir et rallumer le l’alimentation électrique poêle. Thermostat automatique Faire remplacer le thermostat automatique. défectueux Carte électronique Faire remplacer la carte électronique. défectueuse CLOE - SQUARE...
-
Page 70: Solution Des Problemes
Avant tout essai et/ou intervention du technicien agréé, il devra vérifier que les paramètres de la carte électronique correspondent à son tableau de référence. En cas de doute sur l’utilisation de poêle, appelez TOUJOURS le personnel technique agrée afin d’éviter des dommages irréparables! CLOE - SQUARE... - Page 71 Paramètre configuré dans la Régler la charge des pellets. carte à la phase 1 est trop bas Vérifier qu’aucune “ALARM ACTIVE” Faire contrôler le poêle par un technicien agrée. n’apparaisse à l’écran. CLOE - SQUARE...
- Page 72 Avis de Lorsque cette mention clignotante apparaît à l'allumage, à plein régime. maintenance cela signifie que les heures de fonctionnement préétablies L’écran affiche périodique (ne avant la maintenance sont écoulées. Appeler le centre "SERVICE" bloque pas) d'assistance. CLOE - SQUARE...
-
Page 73: Données Techniques
à l’intérieur du serbatotio, et enfin devisser les boulons a l’interieur de la vis sans fin. • Pour le remontage, procéder dans le sens inverse. CLOE - SQUARE... -
Page 74: Caractéristiques
15.2 CARACTÉRISTIQUES DESCRIPTION CLOE 6,5 kW SQUARE 6,5 kW LARGEUR 82 cm 82 cm PROFONDEUR 28,5 cm 27 cm HAUTEUR avec piédestal 91,5 cm 92 cm POIDS avec piédestal 92-98-107 kg 92-98 kg PUISSANCE THERMIQUE INTRODUITE (Min/Max) 2,8 - 7,3 kW... - Page 75 NOTE...
- Page 76 à granulés poêles à bois cuisinières à bois · thermopoêles inserts cheminée CADEL srl FREEPOINT by Cadel Via Foresto Sud, 7 31025 Santa Lucia di Piave (TV) - ITALY tel. +39.0438.738669 fax +39.0438.73343 www.cadelsrl.com Partner of: Rev.03 - 2013...
