Mise en service

Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Procédure
1
2
3
4
5
6
7
8
9
1
Montage de la partie
supérieure du guidon
Pièces nécessaires pour cette
opération:
4 Boulons de guidon
4 Rondelles bombées
4 Contre-écrous
Procédure
Remarque: Ne retirez pas l'élastique qui retient les câbles
avant d'avoir monté la partie supérieure du guidon.

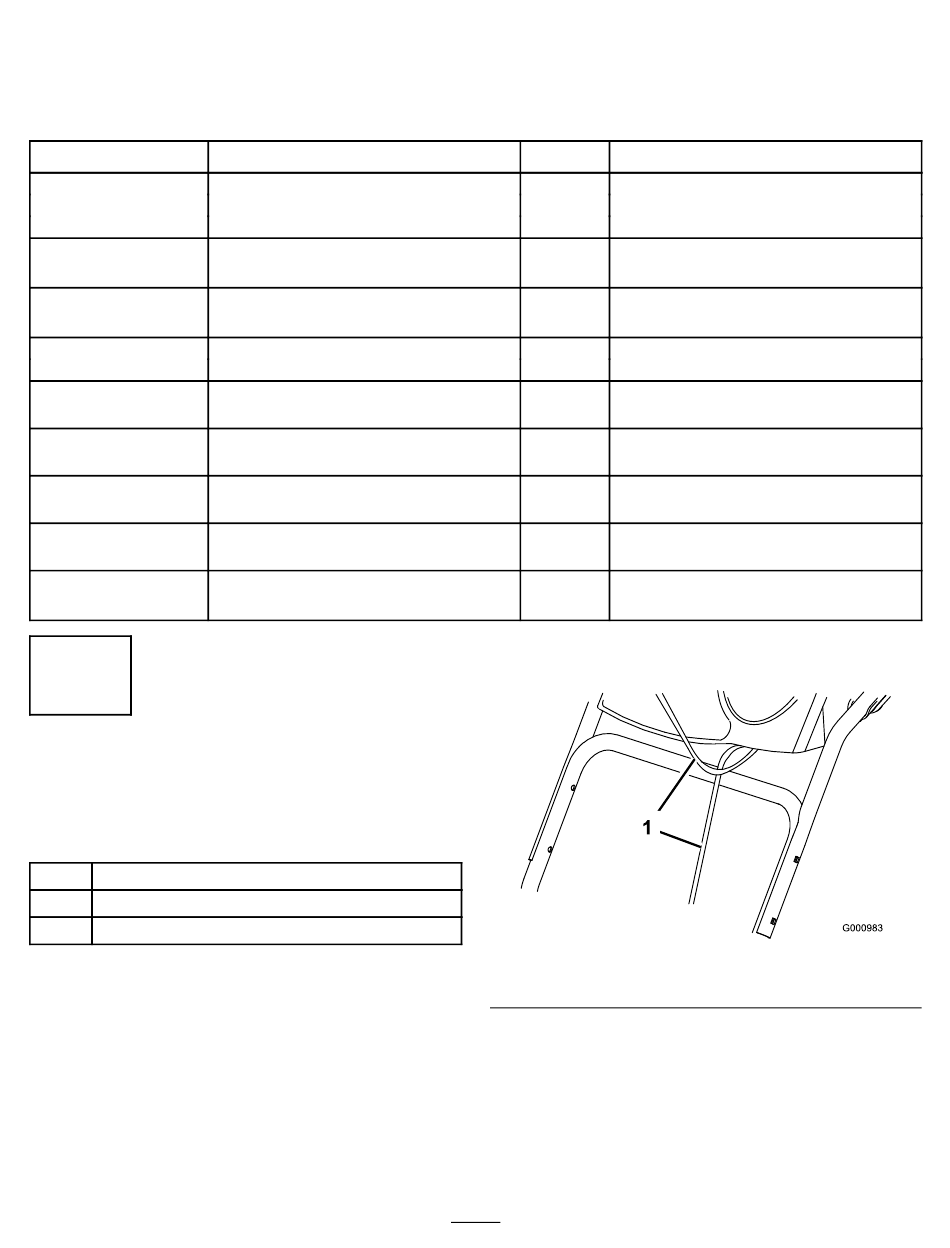

1. Soulevez et faites pivoter la partie supérieure du
guidon pour la placer au-dessus de la partie inférieure
(Figure 3).
Important: Faites passer les 2 câbles fixés au
Quick Stick à l'intérieur des bras de la partie
supérieure du guidon et vérifiez que les câbles et
Description
Boulons de guidon
Rondelles bombées
Contre-écrous
Aucune pièce requise
Aucune pièce requise
Boulons de carrosserie
Contre-écrous
Serre-câble
Aucune pièce requise
Aucune pièce requise
Aucune pièce requise
Aucune pièce requise
Qté
4
4 Montez la partie supérieure du guidon.
4
Installez les extrémités des câbles
–
d'embrayage des roues.
Montez la tringlerie de commande de
–
déplacement.
2
Montez la tige d'orientation de l'éjecteur.
2
1 Connectez le fil au phare.
–
Faites le plein d'huile moteur.
–
Contrôlez la pression des pneus.
–
Contrôlez les patins.
Contrôlez le fonctionnement de la
–
transmission aux roues.
les fils du phare ne sont pas coincés entre les deux
parties du guidon.
1. Câbles
2. Fixez la partie supérieure du guidon au moyen de
4 boulons, 4 rondelles bombées et 4 contre-écrous pris
dans le sachet de pièces détachées (Figure 4).
7
Utilisation
Figure 3
