Asennusohjeet henkilöstö
Liitäntä Concept R 12 kW ja 15 kW
(CP-RB-120 / CP-RB-150)
1. Vedä saunaohjaimen liitäntäjohto läpiviennin 8 kautta.
2. Liitä liitäntäjohdon johtimet liitäntälistan liittimiin U1 – V1 – W1 – N – PE 9
sekä saunaohjaimen sopiviin liittimiin. Noudata tällöin ohjauskeskuksen
asennusohjetta.
3. Vedä teholaajennuksen johto läpiviennin 7 kautta.
4. Liitä liitäntäjohdon johtimet liitäntälistan liittimiin U2 – V2 – W2 – N – PE 6
sekä teholaajennuksen sopiviin liittimiin. Noudata tällöin teholaajennuksen
asennusohjetta.
5. Kiinnitä katepelti 2 uudelleen kiukaaseen.
9
8

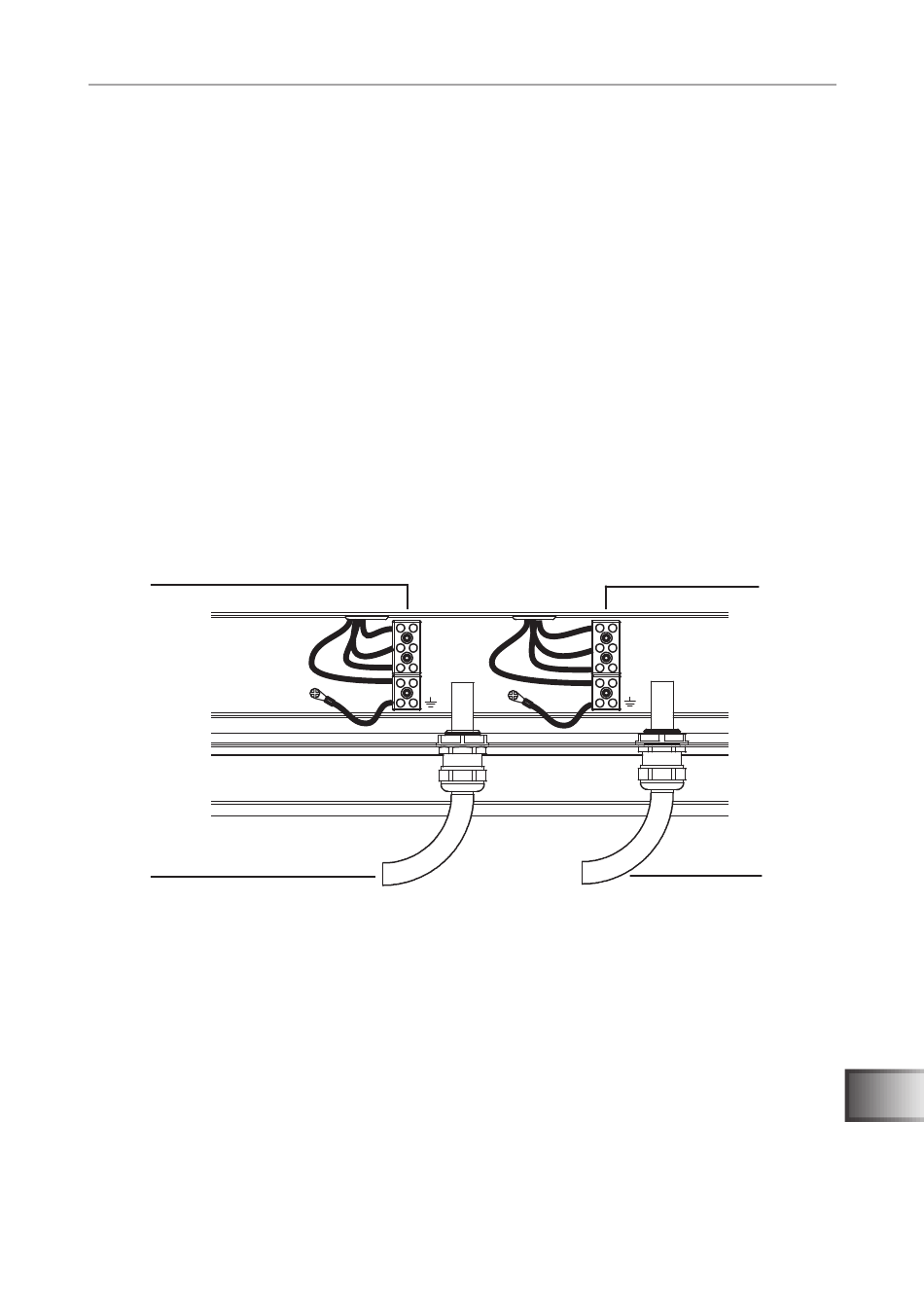

6 teholaajennuksen liitäntälista
7 johdon läpivienti teholaajennukselle
8 saunaohjaimen liitäntälista
9 liitäntäjohdon läpivienti saunaohjaimelle
U1
V1
W1
N
PE
s. 19/28
6
U2
V2
W2
N
PE
7
