Istruzioni di montaggio solo per personale specializzato
Collegamento di Concept R 12 kW e 15 kW
(CP-RB-120 / CP-RB-150)
1. Fare passare il cavo di collegamento per il comando della sauna attraverso
l'apertura di passaggio 8.
2. Collegare i fili di questo cavo di collegamento ai morsetti U1 – V1 – W1 – N – PE
della morsettiera 9 e ai morsetti adatti del comando della sauna. Per quest'o-
perazione seguire il manuale di montaggio del comando della sauna.
3. Fare passare il cavo dell'ampliamento della potenza attraverso l'apertura
di passaggio 7.
4. Collegare i fili del cavo per l'ampliamento della potenza ai morsetti U2 – V2
– W2 – N – PE della morsettiera 6 e ai morsetti adatti dell'ampliamento della
potenza. Durante questa operazione osservare il manuale di montaggio
dell'ampliamento della potenza.
5. Fissare di nuovo la lamiera di copertura 2 sulla stufa della sauna.
9
8

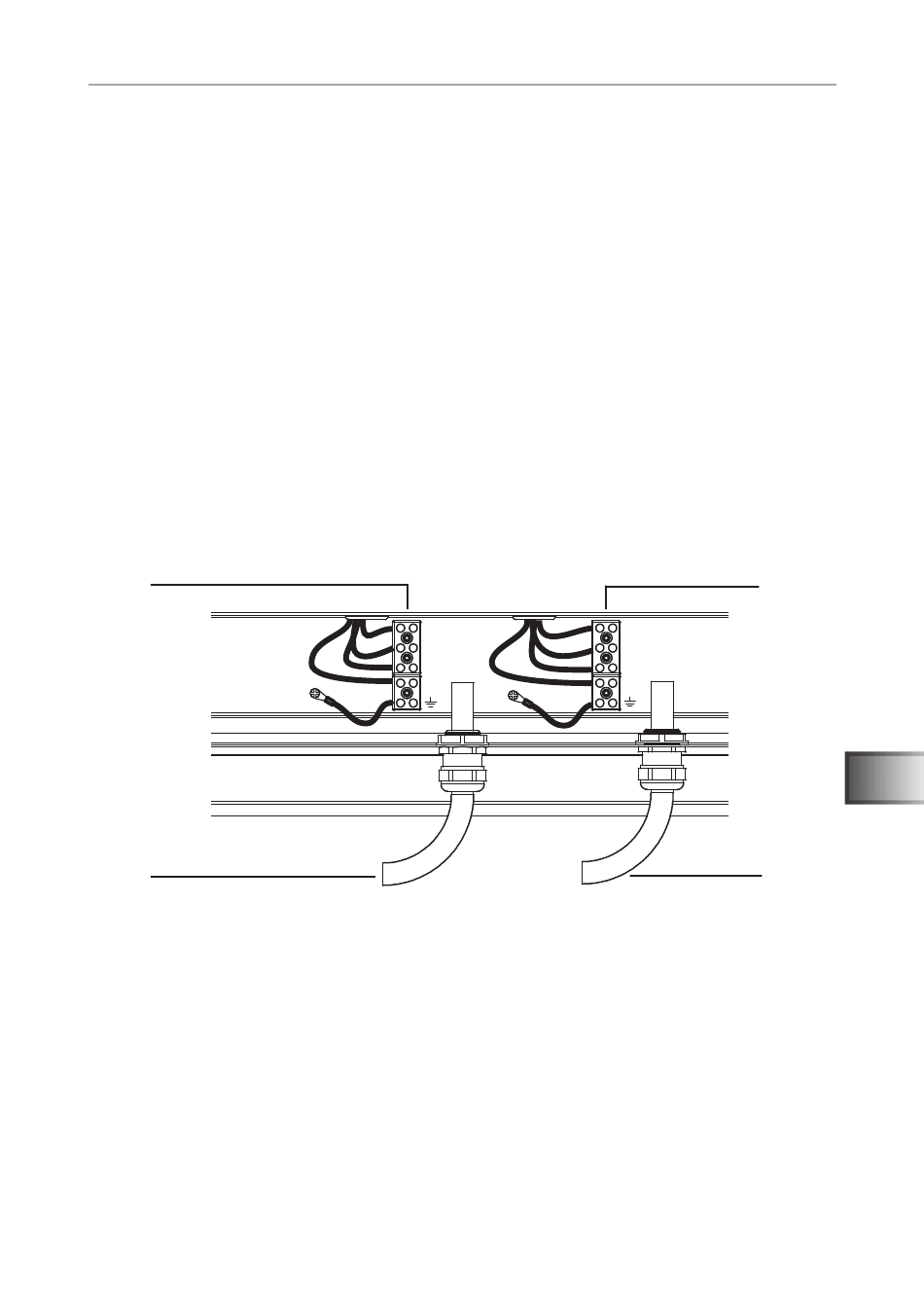

6 Morsettiera per l'ampliamento della potenza
7 Apertura di passaggio per il cavo per l'ampliamento della potenza
8 Morsettiera per il comando della sauna
9 Apertura di passaggio per il cavo di collegamento per il comando della sauna
U1
V1
W1
N
PE
P. 19/28
6
U2
V2
W2
N
PE
7
